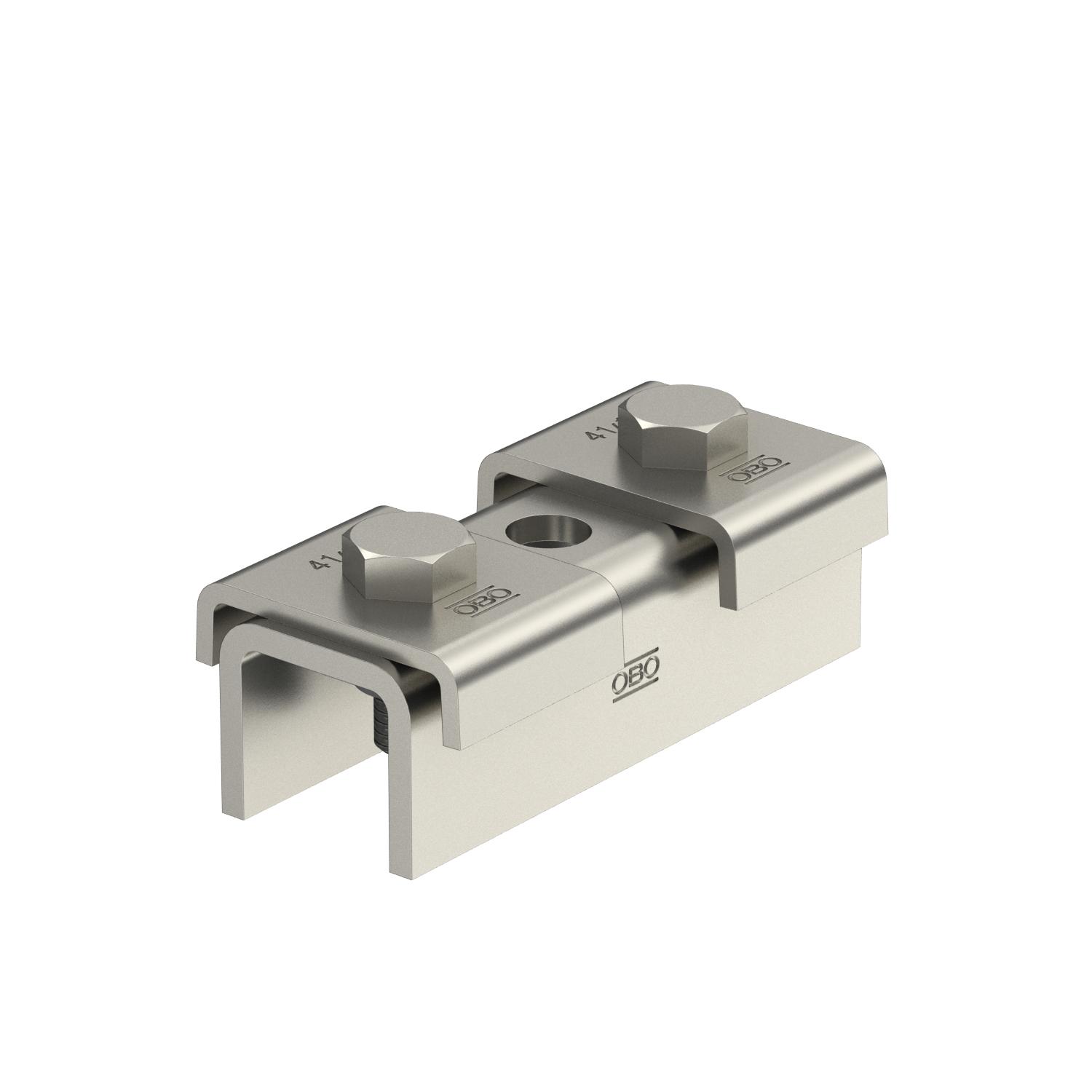

Connettore per profilati SV con 3 fori A2
N. art. 1123126 | EAN 4012195939238
- Descrizione prodotto
-
Descrizione prodottoConnettore per profilati serve come prolunga del profilato di montaggio MS 4141. Questo collegamento può avvenire in modo semplice e sicuro in cantiere o essere realizzato in fabbrica.
Viene assicurato che non si formi alcun punto debole nella zona dell'accoppiamento. Qui valgono i valori statici del profilato di montaggio.
Volume di fornitura:
lamiere di fissaggio tipo 4141 e viti a testa esagonale adatte, fornite sciolte.
-
- Dati tecnici
-
Dati tecnici

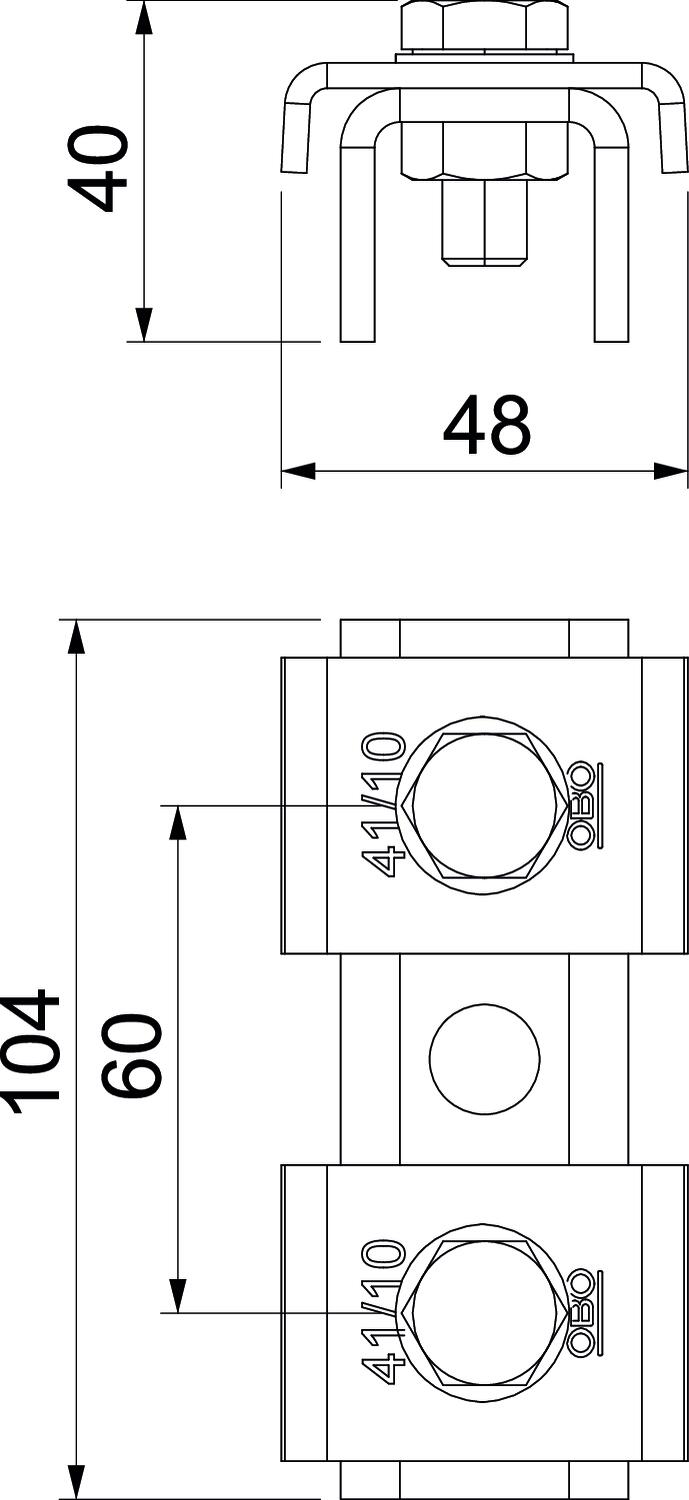

Acciaio inossidabile, decapato no Adatto per forme profilate Profilato a U Altezza 39,4 mm Con accessorio viti sì Dimensione 100x4mm Dimensioni foro 12 mm Distanza da centro foro 60 mm Forma del profilato Profilato a C Impronta CO₂ (GWP) dalla culla al cancello 2,722 kg CO₂e / 1 Pezzo Larghezza 47 mm Larghezza asola 22 mm Lunghezza 100 mm Materiale Acciaio, INOX 1.4301 Spessore materiale 4 mm Super- ficie non trattato, ulteriore trattamento Tipo della foratura Forato sul retro Valore statico A 2,97 cm² Valore statico ly 6,05 cm Valore statico lz 9,01 cm Valore statico Wy 2,91 cm² Valore statico Wz 4,4 cm² Versione asolato - Tutti i tipi
- Download
-
Scheda tecnica SVE 41 A2 / 1123126 , 0.19MB , pdfOpuscolo Sistemi di profilati , 2.10MB , pdfDichiarazione di conformità UE SVE 41 A2 / 1123126 , 2.00MB , pdf
