Connettore multifunzionale FT

N. art. 6225780 | EAN 4012196443444

110 mm
1,5 mm
Acciaio
zincato a caldo per immersione
Descrizione prodotto

Descrizione prodotto

Connettore multifunzionale per il collegamento di passerelle con un bordo di altezza di 110 mm. È possibile creare riduzioni simmetriche e asimmetriche, curve di 0-60° e derivazioni.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • UKCA declaration of conformity
  • Passerella, altezza del bordo 110 mm
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Adatto per passerelle no
Adatto per passerelle grigliate no
Adatto per passerelle portacavi
Adatto per sistemi portacavi con altezza pari a 110 mm
Adatto per sistemi portacavi con larghezza pari a max 600 mm
Adatto per sistemi portacavi con larghezza pari a min. 600 mm
Altezza 110 mm
Dimensione 110x600
Dimensione B 600 mm
Giunto snodato orizzontale no
Giunto snodato verticale no
Larghezza 600 mm

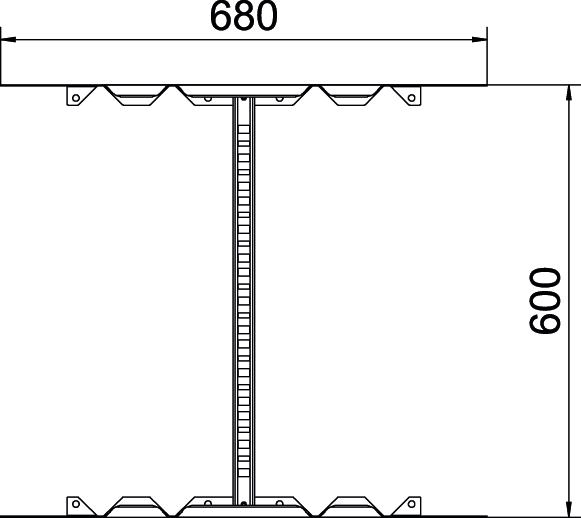

Lunghezza 680 mm
Mantenimento funzionale no
Materiale Acciaio
Spessore lamiera 1,5 mm
Super- ficie zincato a caldo per immersione
Tipo di collegamento Connettore a vite
Versione Giunto longitudinale ed angolare
Tutti i tipi

Tutti i tipi

Tipo Larghezza Altezza Dimensione B Spessore lamiera Materiale Super- ficie N. art. Quantità Conf.
LMFV 1120 FT 200 mm 110 mm 200 mm 1,5 mm Acciaio zincato a caldo per immersione 6225770
1 Pezzo
LMFV 1130 FT 300 mm 110 mm 300 mm 1,5 mm Acciaio zincato a caldo per immersione 6225772
1 Pezzo
LMFV 1140 FT 400 mm 110 mm 400 mm 1,5 mm Acciaio zincato a caldo per immersione 6225774
1 Pezzo
LMFV 1150 FT 500 mm 110 mm 500 mm 1,5 mm Acciaio zincato a caldo per immersione 6225778
1 Pezzo
LMFV 1160 FT 600 mm 110 mm 600 mm 1,5 mm Acciaio zincato a caldo per immersione 6225780
1 Pezzo
Download

Download

Download

Dichiarazione di conformità LMFV 1160 FT / 6225780 , 0.16MB , pdf
Download

Download
Download

LMFV 1160 FT / 6225780
