Connettore multifunzionale FS
N. art. 6225756 | EAN 4012196443376
- Descrizione prodotto
-
Descrizione prodottoConnettore multifunzionale per il collegamento di passerelle con un bordo di altezza di 110 mm. È possibile creare riduzioni simmetriche e asimmetriche, curve di 0-60° e derivazioni.
-
- Dati tecnici
-
Dati tecnici

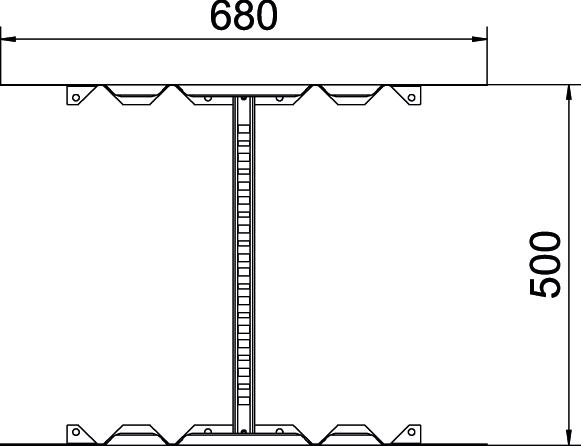

Acciaio inossidabile, decapato no Adatto per passerelle no Adatto per passerelle grigliate no Adatto per passerelle portacavi sì Adatto per sistemi portacavi con altezza pari a 110 mm Adatto per sistemi portacavi con larghezza pari a max 500 mm Adatto per sistemi portacavi con larghezza pari a min. 500 mm Altezza 110 mm Colore zinc Dimensione 110x500 Dimensione B 500 mm Giunto snodato orizzontale no Giunto snodato verticale no Larghezza 500 mm Lunghezza 680 mm Mantenimento funzionale no Materiale Acciaio Spessore lamiera 1,5 mm Super- ficie zincato in continuo Tipo di collegamento Connettore a vite Versione Giunto longitudinale ed angolare - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica LMFV 1150 FS / 6225756 , 0.19MB , pdfDichiarazione di conformità UE LMFV 1150 FS / 6225756 , 0.16MB , pdfDichiarazione di conformità UK LMFV 1150 FS / 6225756 , 0.09MB , pdfREACH Dichiarazione di conformità LMFV 1150 FS / 6225756 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
