Con rondella G 15 | 4,3 | 1,2 | M4

morepic-1

morepic-2

Con rondella G

N. art. 3403025 | EAN 4012195867913

N. art. / Tipo

Dimensione d min.

Dimensione d

Dimensione h

Filettatura

Descrizione prodotto

Descrizione prodotto

Rondella con diametro esterno maggiorato.

Dati tecnici

Misure

Dimensione h	1,2 mm
Dimensione	M4,Ø15mm
Dimensione d	4,3 mm
Dimensione d max.	15 mm
Dimensione d min.	15 mm

Filettatura	M4
Materiale	Acciaio
Spessore lamiera	0,05 in
Spessore materiale	1,2 mm
Super- ficie	zincato galvanicamente

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione d	Dimensione h	Filettatura	N. art.	Quantità	Conf.
WS M4 G15 G	15 mm	4,3 mm	1,2 mm	M4	3403025	Pezzo	100 Pezzo
WS M5 G20 G	20 mm	5,3 mm	1,2 mm	M5	3403041	Pezzo	100 Pezzo
WS M6 G20 G	20 mm	6,4 mm	1,25 mm	M6	3403076	Pezzo	100 Pezzo
WS M6 G25 G	25 mm	6,4 mm	1,2 mm	M6	3403084	Pezzo	100 Pezzo
WS M6 G30 G	30 mm	6,4 mm	1,3 mm	M6	3403092	Pezzo	100 Pezzo
WS M8 G20 G	20 mm	8,4 mm	1,25 mm	M8	3403122	Pezzo	100 Pezzo
WS M8 G25 G	25 mm	8,4 mm	1,2 mm	M8	3403130	Pezzo	100 Pezzo
WS M10 G30 G	30 mm	10,5 mm	1,5 mm	M10	3403165	Pezzo	100 Pezzo

Download

Scheda tecnica WS M4 G15 G / 3403025 , 0.13MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

Dichiarazione di conformità UE WS M4 G15 G / 3403025 , 0.06MB , pdf

Download

REACH Dichiarazione di conformità WS M4 G15 G / 3403025 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità WS M4 G15 G / 3403025 , 0.12MB , pdf

Download

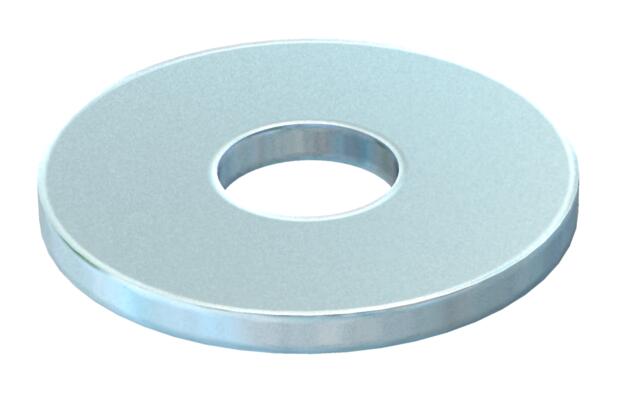

Grafico prodotto WS M4 G15 G / 3403025, 16.90 kB, jpg

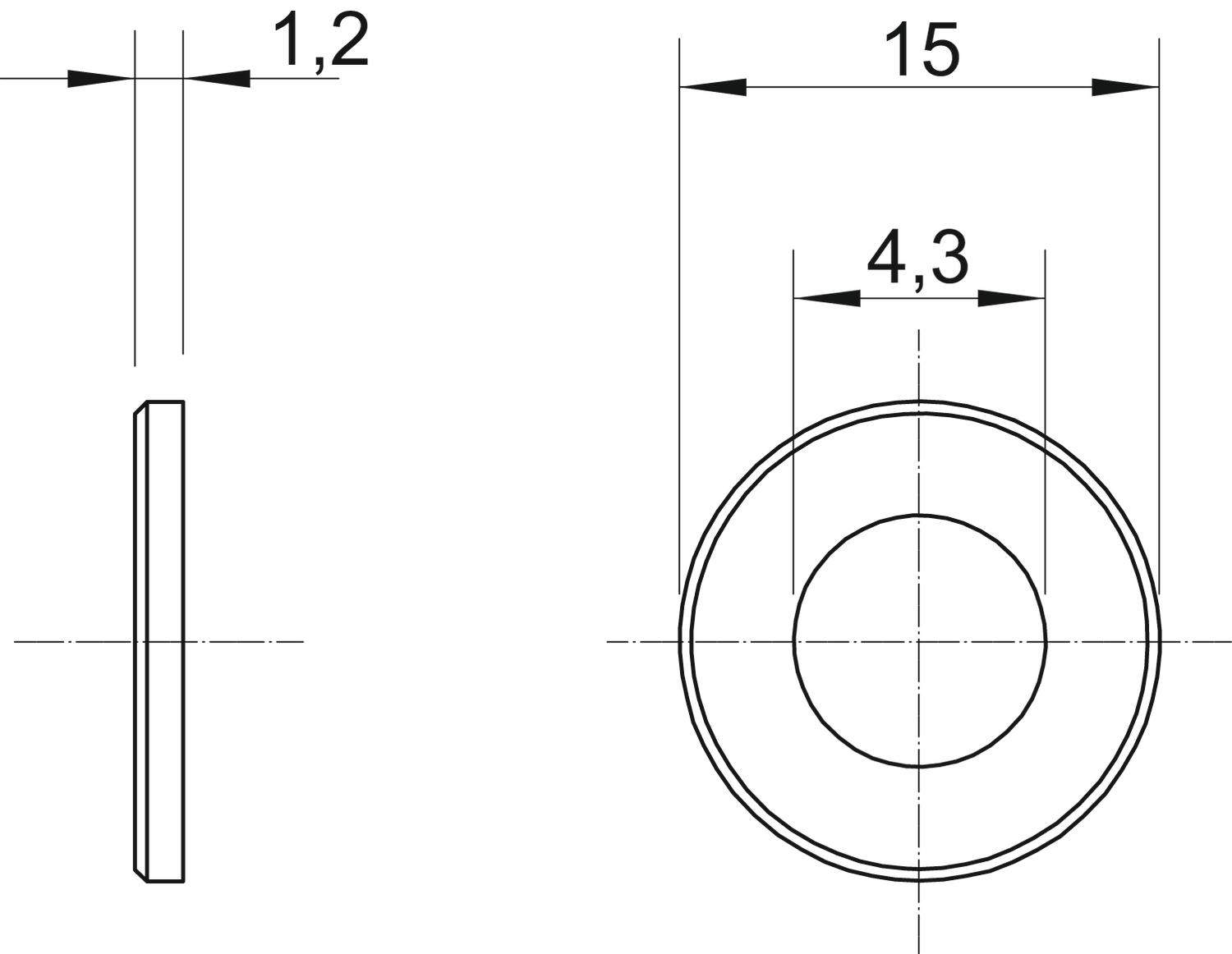

Disegno quotato WS M4 G15 G / 3403025, 61.22 kB, jpg
