Con rondella A4 30 | 10,5 | 1,5 | M10

morepic-1

morepic-2

Con rondella A4

N. art. 3403163 | EAN 4012195944454

N. art. / Tipo

Dimensione d min.

Dimensione d

Dimensione h

Filettatura

Descrizione prodotto

Descrizione prodotto

Rondella con diametro esterno molto grande.

Dati tecnici

Dati tecnici

Dimensione	M10,Ø30mm
Filettatura	M10
Materiale	Acciaio, inox

Priva di alogeni	sì
Spessore materiale	1,5 mm
Super- ficie	non trattato, ulteriore trattamento

Misure

Dimensione h	1,5 mm
Dimensione d	10,5 mm

Dimensione d max.	30 mm
Dimensione d min.	30 mm

Tutti i tipi

Tutti i tipi

Tipo	Dimensione d min.	Dimensione d	Dimensione h	Filettatura	N. art.	Quantità	Conf.
WS M8 D20 A4	20 mm	8,4 mm	1,5 mm	M8	3403127	Pezzo	100 Pezzo
WS M8 D25 A4	25 mm	8,4 mm	1,2 mm	M8	3403137	Pezzo	100 Pezzo
WS M8 D40 A4	40 mm	8,4 mm	1,5 mm	M8	3403147	Pezzo	100 Pezzo
WS M10 D30 A4	30 mm	10,5 mm	1,5 mm	M10	3403163	Pezzo	100 Pezzo
WS M10 D40 A4	40 mm	10,5 mm	1,5 mm	M10	3403177	Pezzo	100 Pezzo

Download

Scheda tecnica WS M10 D30 A4 / 3403163 , 0.18MB , pdf

Catalogo Fastening materials , 19.78MB , pdf

Grafico prodotto WS M10 D30 A4 / 3403163, 46.40 kB, jpg

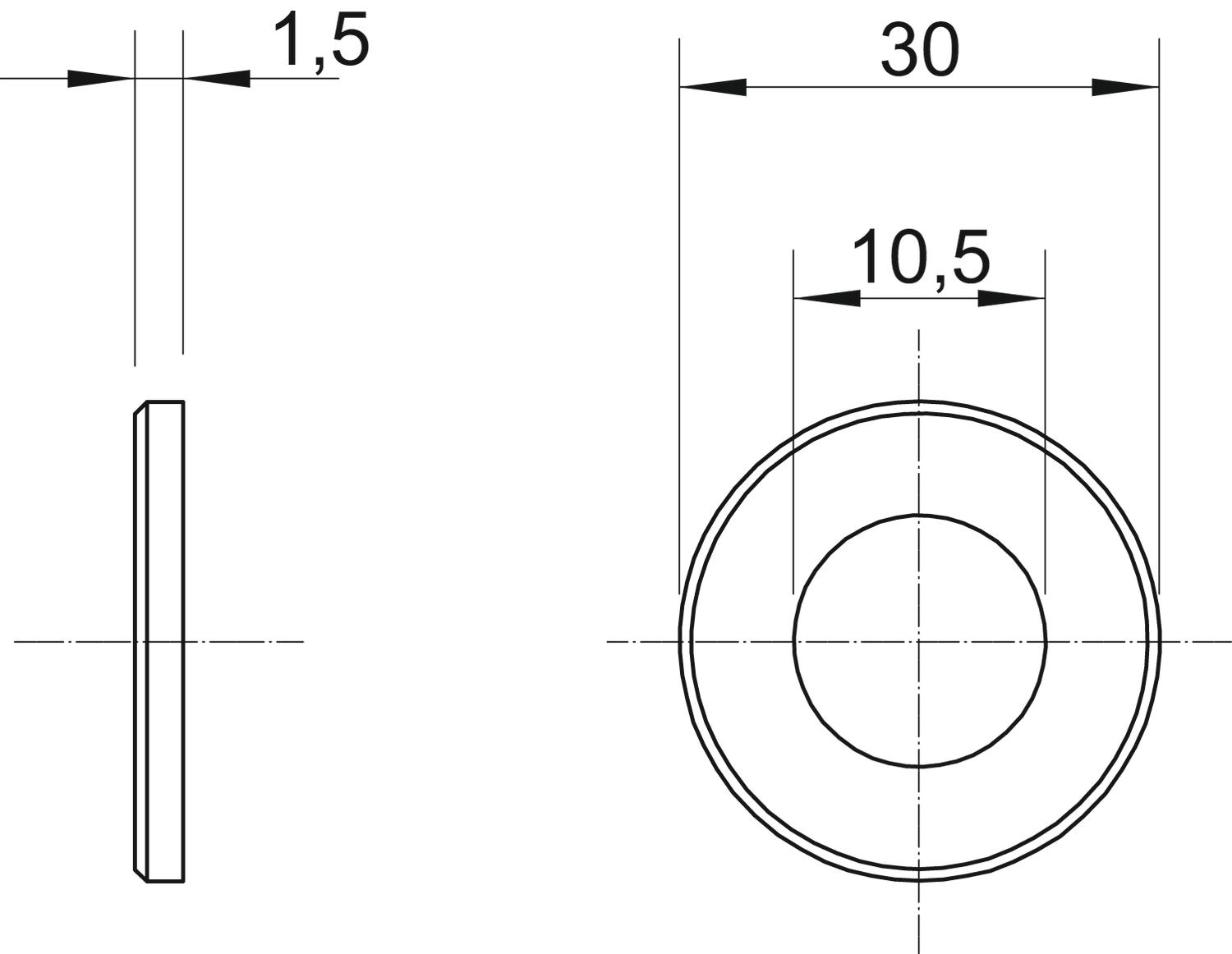

Disegno quotato WS M10 D30 A4 / 3403163, 62.50 kB, jpg

WS M10 D30 A4 / 3403163
