Colonna tipo ISST70140
N. art. 6288930 | EAN 4012195160663
- Descrizione prodotto
-
Descrizione prodottoColonna Twin ISS in alluminio con apertura del sistema di 76,5 mm.
Il set è costituito da:
1 colonna ad una via con fissaggio a morsetto
lunghezza totale: 3315 mm - 3480 mm
1 attacco a soffitto con dispositivo tenditore di fissaggio
1 profilo di montaggio canale
lunghezza: 1000 mm
1 parte superiore in alluminio
lunghezza: 1000 mm
L'apertura è predisposta per l'inserimento
di scatole di incasso apparecchi a scatto frontale
della serie 71GD... .
La colonna è preassemblata e pronta per l'installazione. In base alle condizioni di montaggio possono essere utilizzati gli accessori indicati di seguito.
-
- Dati tecnici
-
Misure
Altezza 65 mm Altezza colonna max 3480 mm Altezza colonna min. 3315 mm Colore bianco; RAL 9010 Compensazione altezza max 480 mm Compensazione altezza min. 315 mm Dimensione 3000x146x65 Forma a colonna ovale Larghezza 146 mm Larghezza della parte superiore 76,5 mm Lunghezza 3000 mm Materiale Alluminio Montaggio a pavimento sì Montaggio a soffitto sì Numero delle vie 1 St. Numero di parti superiori applicabili 1 Passaggio cavi sopra/sotto Precablato no Priva di alogeni sì Profilo continuo no Regolabile sì Spostabile no Tipo di fissaggio serrare Versione unilaterale - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Flangia da pavimento per 70140
ISSBP70140RW 6290120 1 Pezzo
Supporto in gomma per 70140
ISSGU70140 6290174 1 Pezzo

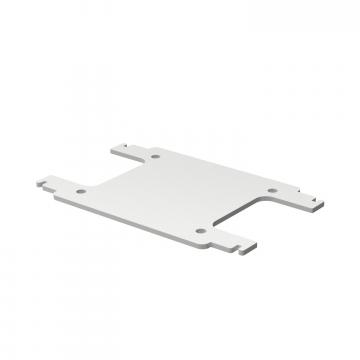

Stabilizzatore intermedio per ISST70140
ISSZ70140 6290160 1 Pezzo
Angolare di fissaggio per ISST70140
ISSBW70140RW 6290150 1 Pezzo
Pannello da soffitto per ISST70140
WAG70140TRW 6290200 1 Pezzo
Scatola incasso apparecchi 71GD6, 1 modulo
71GD6 6288610 5 Pezzo - Download
-
Scheda tecnica ISST70140RW / 6288930 , 0.22MB , pdfDichiarazione di conformità UE ISST70140RW / 6288930 , 0.16MB , pdfDichiarazione di conformità UK ISST70140RW / 6288930 , 0.14MB , pdfPer questo prodotto non sono disponibili voci di capitolato
