Colonna tipo ISSRM45F
N. art. 6290095 | EAN 4012195459095
- Descrizione prodotto
-
Descrizione prodottoColonna in alluminio ISS con tubo flessibile in direzione del soffitto e un'apertura di sistema di 45 mm.
La fornitura include:
1 colonna monofacciale con tubo flessibile a soffitto
Lunghezza totale: 2300 mm
1 tubo flessibile, lunghezza: 1500 mm
1 coperchio in alluminio
Lunghezza: 2300 mm
Il design di questa colonna ISS si basa su un profilo in alluminio estremamente sottile e rotondo che mostra una parte superiore liscia della serie di canaline di installazione del dispositivo Rapid 45 sulla parte anteriore. L'apertura del sistema da 45 mm è predisposta per l'installazione diretta degli interruttori e delle prese Modul 45®.
La piastra a pavimento come base tipo SFISSF e la connessione per tubo flessibile al soffitto tipo SAISSF devono essere ordinati separatamente (vedere l'articolo seguente).
-
- Dati tecnici
-
Misure
Altezza 59 mm Altezza colonna max 3800 mm Altezza colonna min. 2300 mm Colore bianco; RAL 9010 Compensazione altezza max 1500 mm Dimensione 2300x70x59 Forma a colonna tondo Larghezza 70 mm Larghezza della parte superiore 45 mm Lunghezza 2300 mm Materiale Alluminio Montaggio a pavimento sì Montaggio a soffitto sì Numero delle vie 1 St. Numero di parti superiori applicabili 1 Passaggio cavi sopra Precablato no Priva di alogeni sì Profilo continuo sì Regolabile sì Spostabile sì Tipo di fissaggio Base Versione unilaterale - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Base
SFISSFRW 6290196 1 Pezzo
Attacco per tubo flessibile
SAISSF 6290198 1 Pezzo

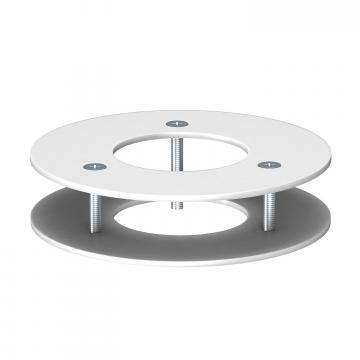

Flangia terminale
DAB-F RW 6290269 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Separatore per canali WDK, altezza canale 40 mm
2371 40 6023096 2 m - Download
-
Scheda tecnica ISSRM45FRW / 6290095 , 0.18MB , pdfDichiarazione di conformità UE ISSRM45FRW / 6290095 , 0.16MB , pdfDichiarazione di conformità UK ISSRM45FRW / 6290095 , 0.14MB , pdfIstruzioni di montaggio Istruzioni di montaggio ISSRM45F , 0.29MB , pdfPer questo prodotto non sono disponibili voci di capitolato
