Colonna tipo ISS110100F
N. art. 6289040 | EAN 4012195477013
- Descrizione prodotto
-

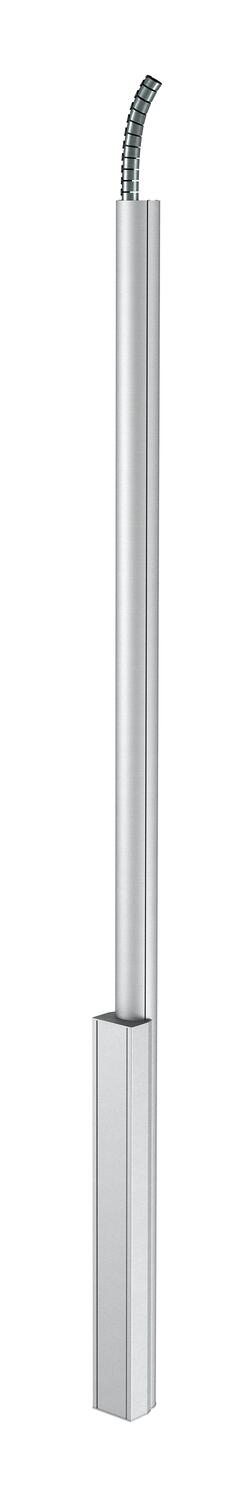

Descrizione prodottoColonna in alluminio con tubo flessibile in direzione del soffitto.
Il set è costituito da:
1 colonna monofacciale con tubo flessibile verso il soffitto
Lunghezza totale: 2300 mm
1 tubo flessibile, lunghezza: 1500 mm
1 zona d'istallazione equipaggiabile in alluminio
Lunghezza: 780 mm

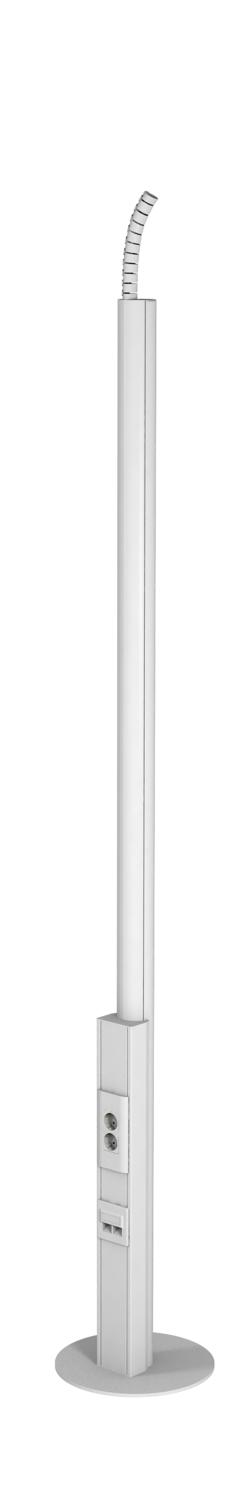

La colonna ha all'interno un'apertura di sistema di 76,5 mm per l'incasso di prese ed è predisposta per l'inserimento di scatole porta apparecchi a scatto frontale della serie 71GD. La piastra a pavimento come base tipo SFISSF e la connessione per tubo flessibile al soffitto tipo SAISSF devono essere ordinati separatamente (vedere l'articolo seguente).
-
- Dati tecnici
-
Misure

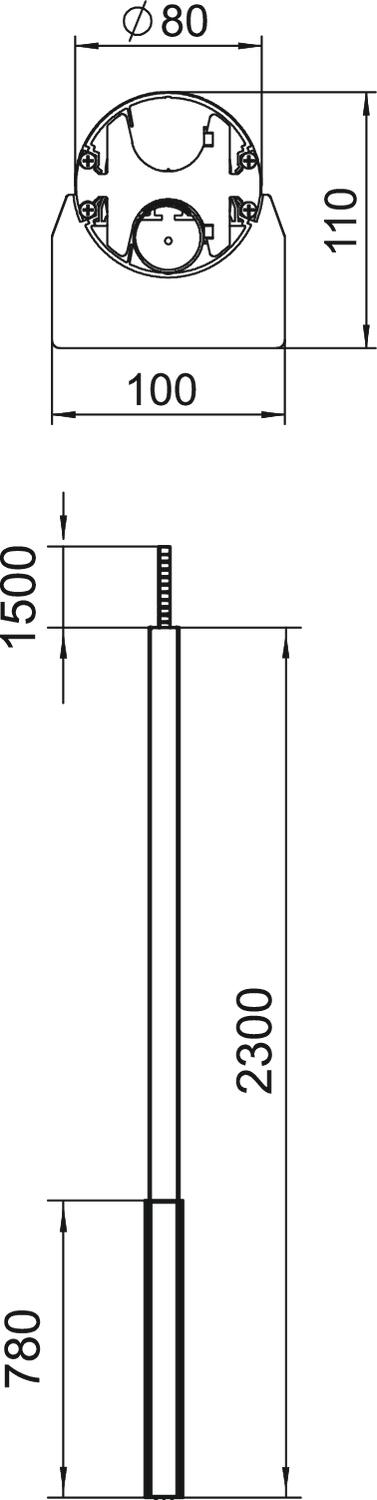

Altezza 110 mm Altezza colonna max 3800 mm Altezza colonna min. 2300 mm Colore bianco; RAL 9010 Compensazione altezza max 1500 mm Dimensione 2300x100x110 Dimensione A 780 mm Dimensione B 2300 mm Dimensione C 1500 mm Forma a colonna Spazio di installazione angolare/colonna rotonda Larghezza 100 mm Larghezza della parte superiore 76,5 mm Lunghezza 2300 mm Materiale Alluminio Montaggio a pavimento sì Montaggio a soffitto sì Numero delle vie 1 St. Numero di parti superiori applicabili 1 Passaggio cavi sopra Precablato no Priva di alogeni sì Profilo continuo no Regolabile sì Spostabile sì Tipo di fissaggio Base Versione unilaterale - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Base
SFISSFRW 6290196 1 Pezzo
Attacco per tubo flessibile
SAISSF 6290198 1 Pezzo
Flangia terminale
DAB-F RW 6290269 1 Pezzo
Scatola incasso apparecchi 71GD6, 1 modulo
71GD6 6288610 5 Pezzo - Download
-
Scheda tecnica ISS110100FRW / 6289040 , 0.25MB , pdfDichiarazione di conformità UE ISS110100FRW / 6289040 , 0.17MB , pdfDichiarazione di conformità UK ISS110100FRW / 6289040 , 0.14MB , pdfIstruzioni di montaggio Istruzioni di montaggio Colonne d'installazione con flessibile per soffitto , 0.29MB , pdfPer questo prodotto non sono disponibili voci di capitolato
