Collare messa a terra 96 | 3 | 58,5 | 61,5

Collare messa a terra

N. art. 5050197 | EAN 4012195386599

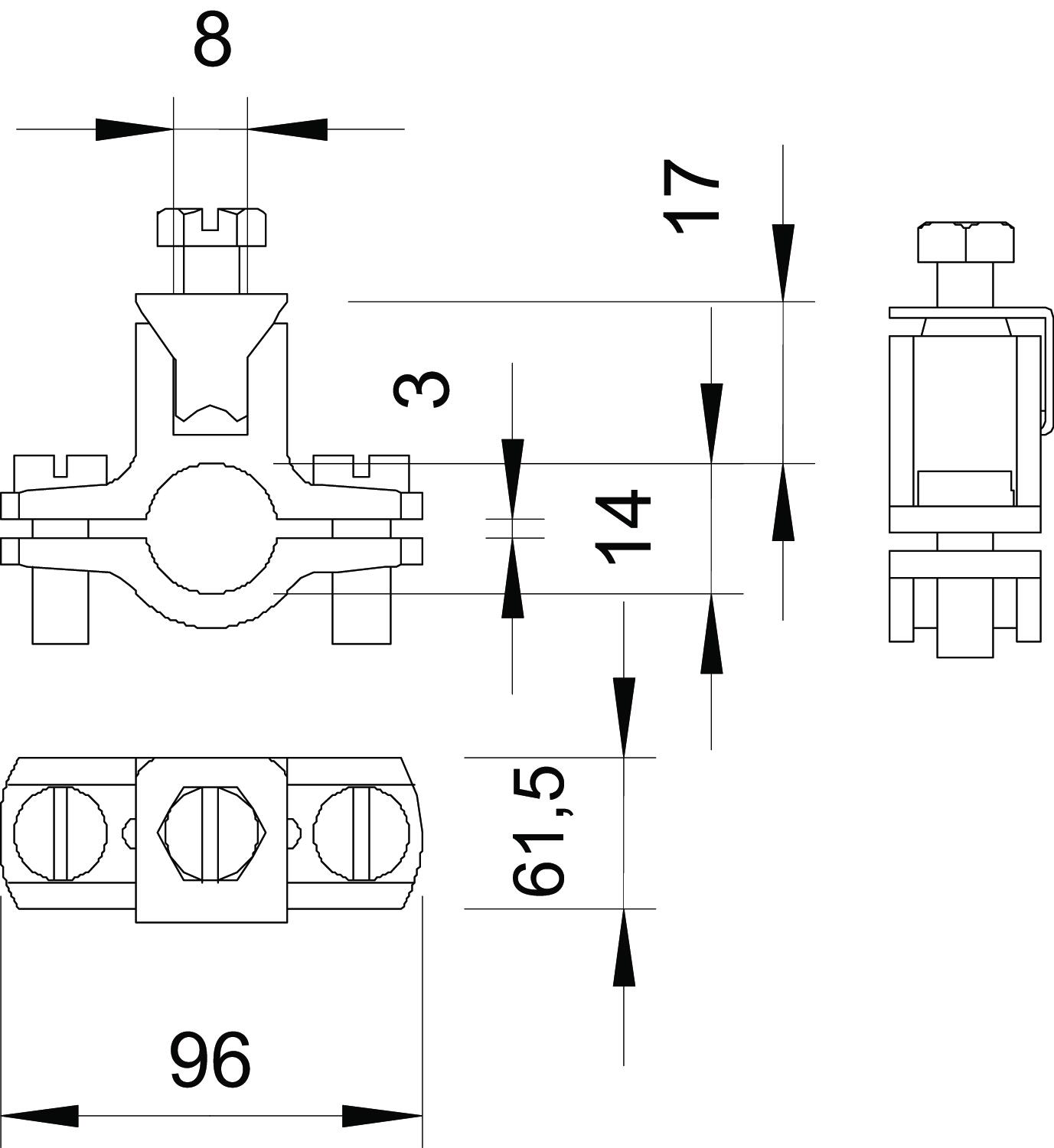

N. art. / Tipo

Dimensione A

Dimensione X

Capacità D min.

Capacità D max

Descrizione prodotto

Descrizione prodotto

• Per tubi di Ø 1/4 - 2 poll.
• Possibilità di collegamento: cavi fino a 35 mm² o conduttori tondi fino a Ø 6 mm
• Con elemento di pressione imperdibile, 2 viti a testa cilindrica M6 x 16 e 1 vite a testa esagonale M6 x 16 in acciaio, zincato galvanicamente, Modulo di protezione e base della fascetta in zinco pressofuso

Dati tecnici

Dati tecnici

Capacità D	2
Capacità D max	61,5 mm
Capacità D min.	58,5 mm
Dimensione	2"
Dimensione A	96 mm
Dimensione D	61,5 mm

Dimensione X	3 mm
Materiale	Zinco pressofuso
Numero dei conduttori	1
Sezione max del cavo da collegare	35 mm²
Super- ficie	zincato galvanicamente

Tutti i tipi

Tutti i tipi

Tipo	Dimensione A	Dimensione X	Capacità D min.	Capacità D max	N. art.	Quantità	Conf.
950 Z 1/4	45 mm	2 mm	12 mm	14 mm	5050030	Pezzo	10 Pezzo
950 Z 3/8	50 mm	2 mm	15,5 mm	17,5 mm	5050057	Pezzo	10 Pezzo
950 Z 1/2	54 mm	2,5 mm	20 mm	22,5 mm	5050073	Pezzo	10 Pezzo
950 Z 3/4	61 mm	3 mm	25 mm	28 mm	5050081	Pezzo	10 Pezzo
950 Z 1	66 mm	3 mm	31,5 mm	34,5 mm	5050111	Pezzo	10 Pezzo
950 Z 1 1/4	78 mm	3 mm	40,5 mm	43,5 mm	5050138	Pezzo	10 Pezzo
950 Z 1 1/2	84 mm	3 mm	46,5 mm	49,5 mm	5050154	Pezzo	10 Pezzo
950 Z 1 3/4	88 mm	3 mm	51 mm	54 mm	5050170	Pezzo	10 Pezzo
950 Z 2	96 mm	3 mm	58,5 mm	61,5 mm	5050197	Pezzo	10 Pezzo
