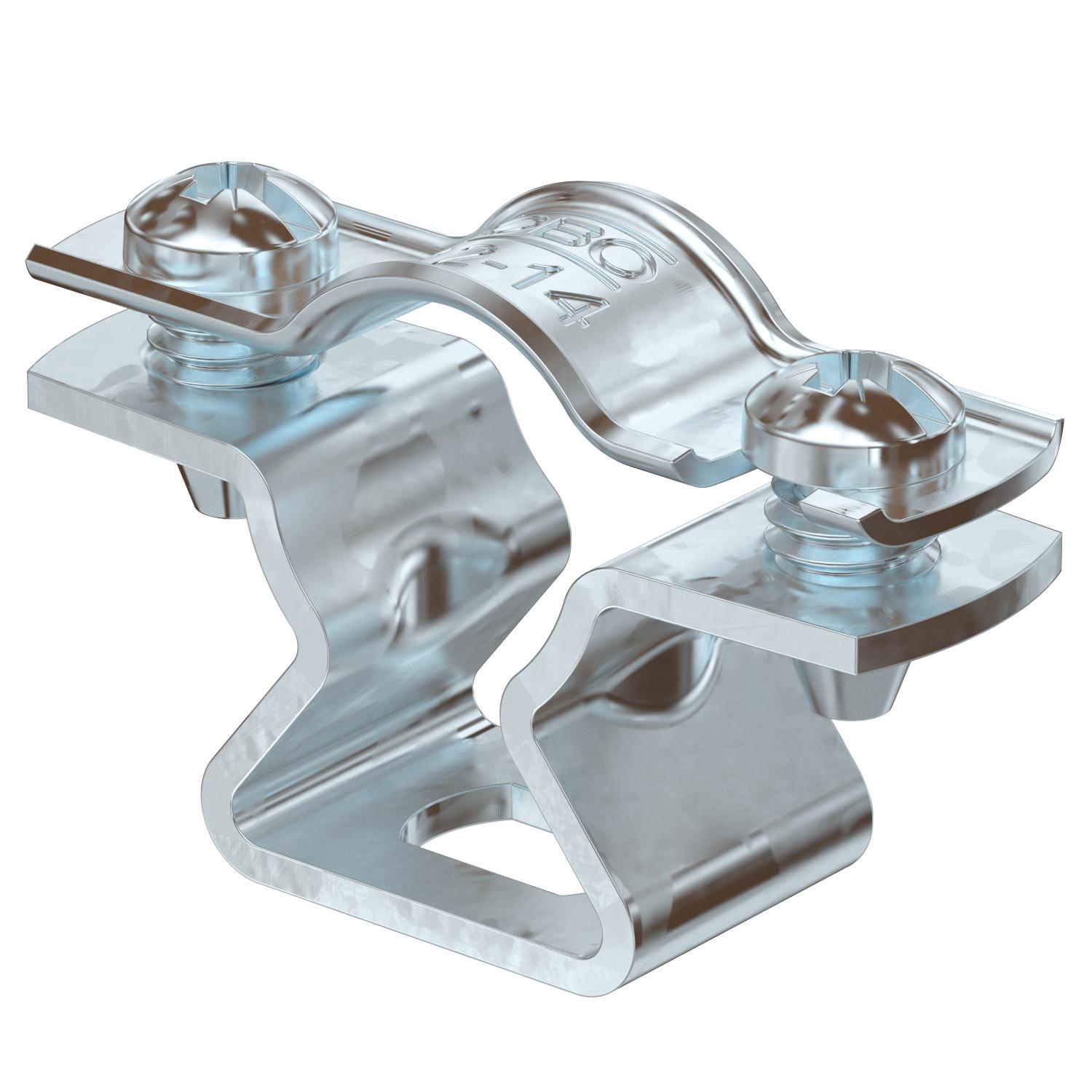

Collare distanziale di fissaggio 733 FT

N. art. 1362708 | EAN 4012196599905

1,5 mm
Acciaio
zincato a caldo per immersione
Descrizione prodotto

Descrizione prodotto

Collare di fissaggio per il montaggio di tubi e cavi a parete, soffitto e pavimento. Con elemento superiore autobloccante. Fissaggio tramite foro ovale.

Testate per sistemi a mantenimento funzionale secondo DIN 4102 parte 12 (Resistenza al fuoco dei sistemi di cablaggio elettrico necessari per mantenere l‘integrità del circuito), classe di riferimento da E30 a E90.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Classe di mantenimento funzionale E30
  • Classe di mantenimento funzionale E90
Dati tecnici

Dati tecnici

Adatto in zona protezione antincendio no
Capacità D max 14 mm
Capacità D min. 12 mm
Dimensione 12-14mm
Dimensione A 41 mm
Dimensione b 14 mm
Dimensione B 29 mm
Dimensione D 14 mm
Dimensione d max. 14 mm
Dimensione d min. 12 mm
Dimensione L 10 mm
Dimensione s 8 mm
Dimensione t1 (mm) 1,25
Dimensione t2 (mm) 1,5
Dimensione x 3 mm
Distanza dalla parete
Materiale Acciaio
Numero dei cavi/tubi 1
per diametro 12 - 14
Plastificato no
Priva di alogeni
Resistenti ai raggi UV
Spessore materiale 1,5 mm
Super- ficie zincato a caldo per immersione
Tipo di fissaggio Foro filettato
Versione chiuso
Tutti i tipi

Tutti i tipi

Tipo Spessore materiale Capacità D min. Capacità D max Materiale Super- ficie N. art. Quantità Conf.
ASL 733 10 FT 1,5 mm 8 mm 10 mm Acciaio zincato a caldo per immersione 1362704
25 Pezzo
ASL 733 12 FT 1,5 mm 10 mm 12 mm Acciaio zincato a caldo per immersione 1362706
25 Pezzo
ASL 733 14 FT 1,5 mm 12 mm 14 mm Acciaio zincato a caldo per immersione 1362708
25 Pezzo
ASL 733 17 FT 1,5 mm 14 mm 17 mm Acciaio zincato a caldo per immersione 1362712
25 Pezzo
ASL 733 20 FT 1,5 mm 17 mm 20 mm Acciaio zincato a caldo per immersione 1362714
25 Pezzo
ASL 733 25 FT 1,5 mm 20 mm 25 mm Acciaio zincato a caldo per immersione 1362718
25 Pezzo
ASL 733 30 FT 1,5 mm 25 mm 30 mm Acciaio zincato a caldo per immersione 1362722
20 Pezzo
ASL 733 36 FT 1,5 mm 30 mm 36 mm Acciaio zincato a caldo per immersione 1362726
20 Pezzo
ASL 733 44 FT 1,5 mm 36 mm 44 mm Acciaio zincato a caldo per immersione 1362730
20 Pezzo
ASL 733 53 FT 1,5 mm 44 mm 53 mm Acciaio zincato a caldo per immersione 1362734
20 Pezzo
ASL 733 63 FT 1,5 mm 53 mm 63 mm Acciaio zincato a caldo per immersione 1362738
20 Pezzo
