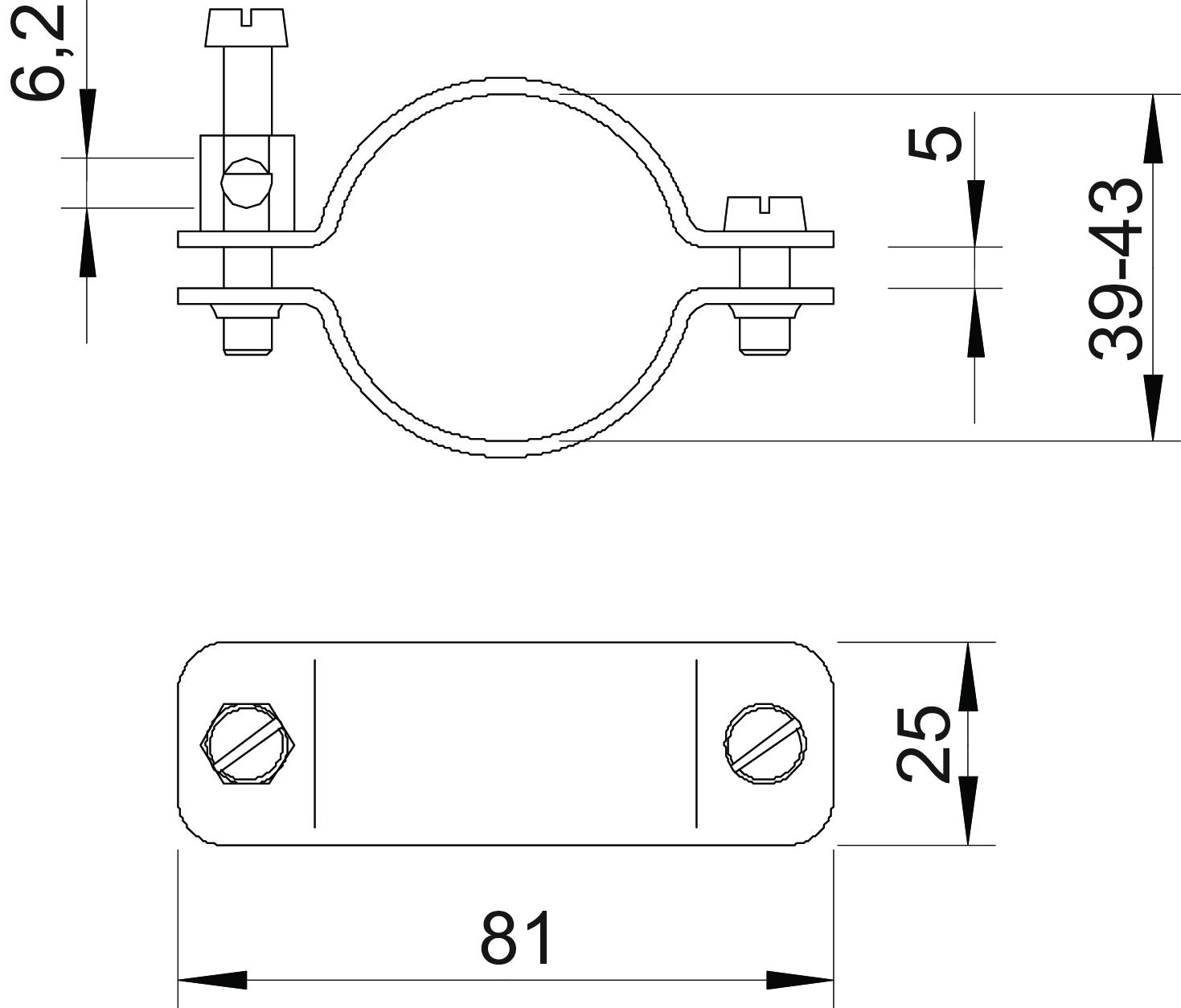

Collare di messa a terra tipo 942 81 | 5 | 39 | 43

Collare di messa a terra tipo 942

N. art. 5038138 | EAN 4012195384915

N. art. / Tipo

Dimensione A

Dimensione X

Capacità D min.

Capacità D max

Descrizione prodotto

Descrizione prodotto

• per tubi da 1/8 a 1 1/2 poll. o Ø 8-49 mm
• Possibilità di collegamento: conduttori fino a 25 mm²
• con morsetto di collegamento e vite a testa cilindrica M6 x 16 in ottone nichelato
• Modulo di protezione e base della fascetta in rame nichelato

Dati tecnici

Dati tecnici

Capacità D	1 1/4
Capacità D max	43 mm
Capacità D min.	39 mm
Dimensione	39-43mm
Dimensione A	81 mm
Dimensione b	25 mm

Dimensione X	5 mm
Materiale	rame
Numero dei conduttori	1
Sezione max del cavo da collegare	25 mm²
Super- ficie	nichelato

Tutti i tipi

Tutti i tipi

Tipo	Dimensione A	Dimensione X	Capacità D min.	Capacità D max	N. art.	Quantità	Conf.
942 11	44 mm	3,5 mm	8 mm	11 mm	5038014	Pezzo	10 Pezzo
942 15	50 mm	3 mm	13 mm	15 mm	5038030	Pezzo	10 Pezzo
942 18	52 mm	2 mm	16 mm	18 mm	5038057	Pezzo	10 Pezzo
942 22	55 mm	3 mm	19 mm	22 mm	5038073	Pezzo	10 Pezzo
942 28	63 mm	3 mm	24 mm	28 mm	5038081	Pezzo	10 Pezzo
942 35	71 mm	5 mm	30 mm	35 mm	5038111	Pezzo	10 Pezzo
942 43	81 mm	5 mm	39 mm	43 mm	5038138	Pezzo	10 Pezzo
942 49	86 mm	5 mm	44 mm	49 mm	5038154	Pezzo	10 Pezzo
