Collare con zoccolo, 1 via 19 | 22 | 1

morepic-1

morepic-2

Collare con zoccolo, 1 via

N. art. 2140233 | EAN 4012195199335

N. art. / Tipo

Capacità D min.

Capacità D max

Numero dei cavi/tubi	1

Descrizione prodotto

Descrizione prodotto

Avvitabile su filettatura M6.

Dati tecnici

Dati tecnici

Adatto in zona protezione antincendio	no
Capacità D max	22 mm
Capacità D min.	19 mm
Colore	grigio chiaro; RAL 7035
Diametro nominale	18,8 mm
Dimensione H	34 mm
Dimensione	19-22
Dimensione	19-22mm
Dimensione A	29,2 mm

Dimensione B	17 mm
Dimensione C	22 mm
Materiale	Polipropilene
Numero dei cavi/tubi	1
Plastificato	no
Priva di alogeni	sì
Resistenti ai raggi UV	no
Tipo di fissaggio	Attacco filettato
Versione	linguetta singola

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Numero dei cavi/tubi	N. art.	Quantità	Conf.
2962 6 LGR	6 mm	6 mm	1	2140063	Pezzo	100 Pezzo
2962 8 LGR	8 mm	8 mm	1	2140071	Pezzo	100 Pezzo
2962 10 LGR	10 mm	10 mm	1	2140101	Pezzo	100 Pezzo
2962 12 LGR	12 mm	12 mm	1	2140128	Pezzo	100 Pezzo
2962 15 LGR	14 mm	15 mm	1	2140152	Pezzo	100 Pezzo
2962 18 LGR	16 mm	18 mm	1	2140187	Pezzo	100 Pezzo
2962 22 LGR	19 mm	22 mm	1	2140233	Pezzo	50 Pezzo
2962 28 LGR	25 mm	28 mm	1	2140284	Pezzo	25 Pezzo
2962 35 LGR	32 mm	35 mm	1	2140357	Pezzo	25 Pezzo
2962 42 LGR	40 mm	42 mm	1	2140411	Pezzo	25 Pezzo

Download

Scheda tecnica 2962 22 LGR / 2140233 , 0.21MB , pdf

Catalogo Connection and routing systems , 40.76MB , pdf

Dichiarazione di conformità UE 2962 22 LGR / 2140233 , 0.16MB , pdf

REACH Dichiarazione di conformità 2962 22 LGR / 2140233 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità 2962 22 LGR / 2140233 , 0.12MB , pdf

Download

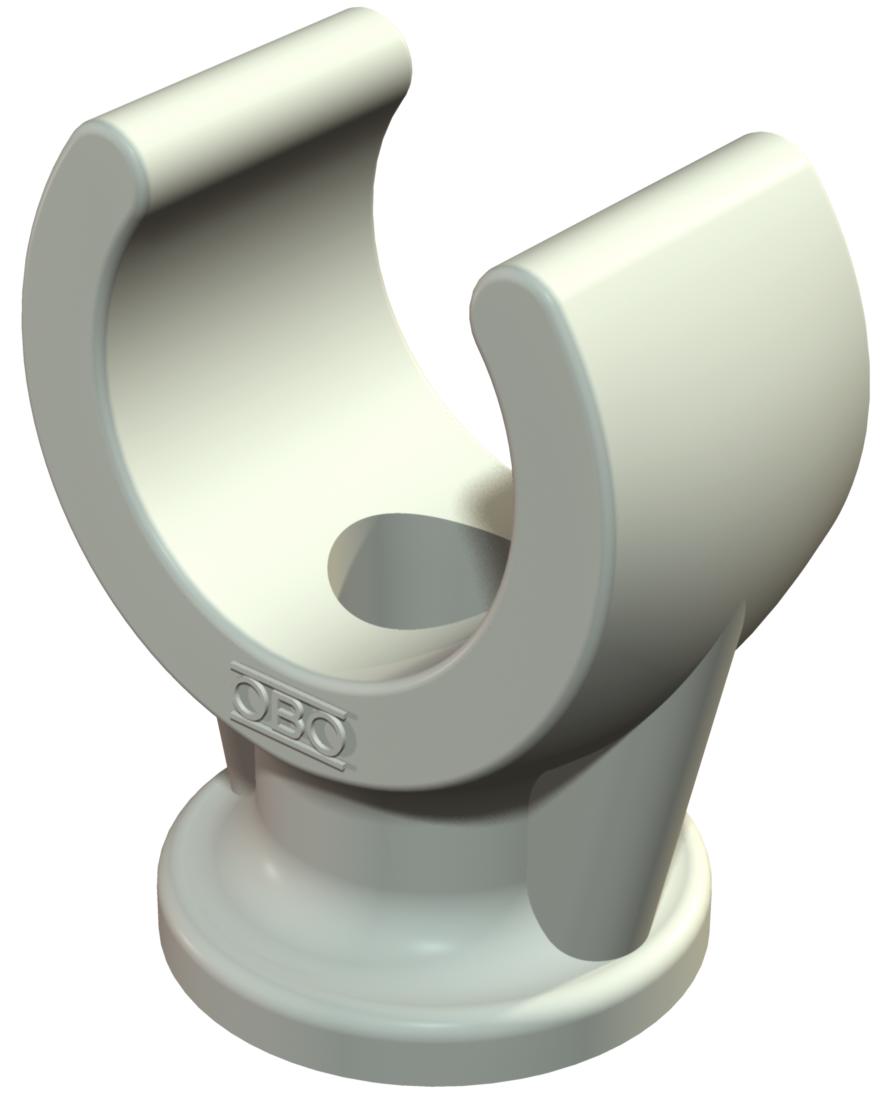

Grafico prodotto 2962 22 LGR / 2140233, 36.72 kB, jpg

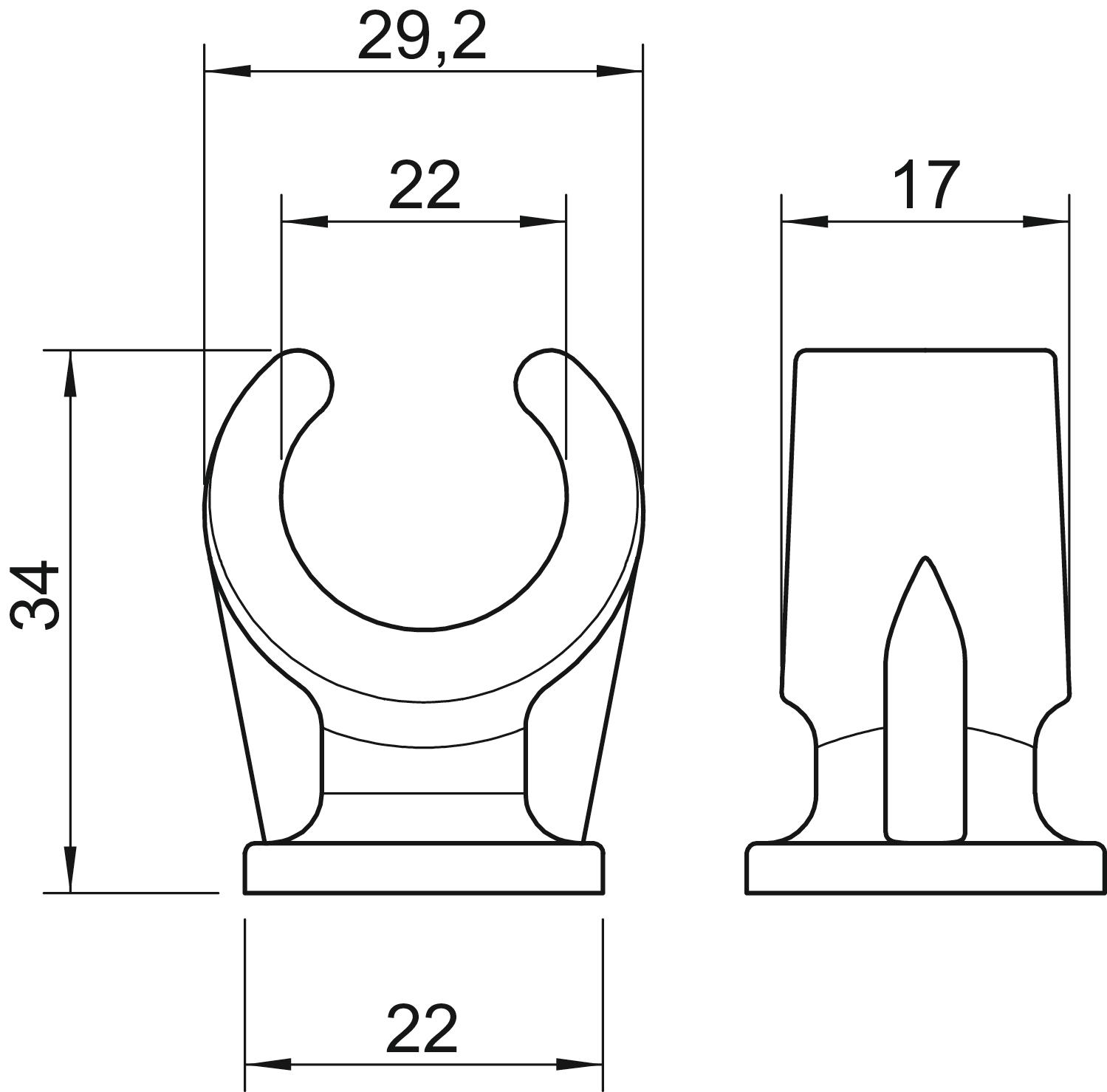

Disegno quotato 2962 22 LGR / 2140233, 85.67 kB, jpg

2962 22 LGR / 2140233

2140233_KSTP1.stp, 254.54 kB
