Cassetta livellabile sospesa con uscita cavo laterale, ottone
N. art. 7409613 | EAN 4012197369217
- Descrizione prodotto
-
Descrizione prodotto

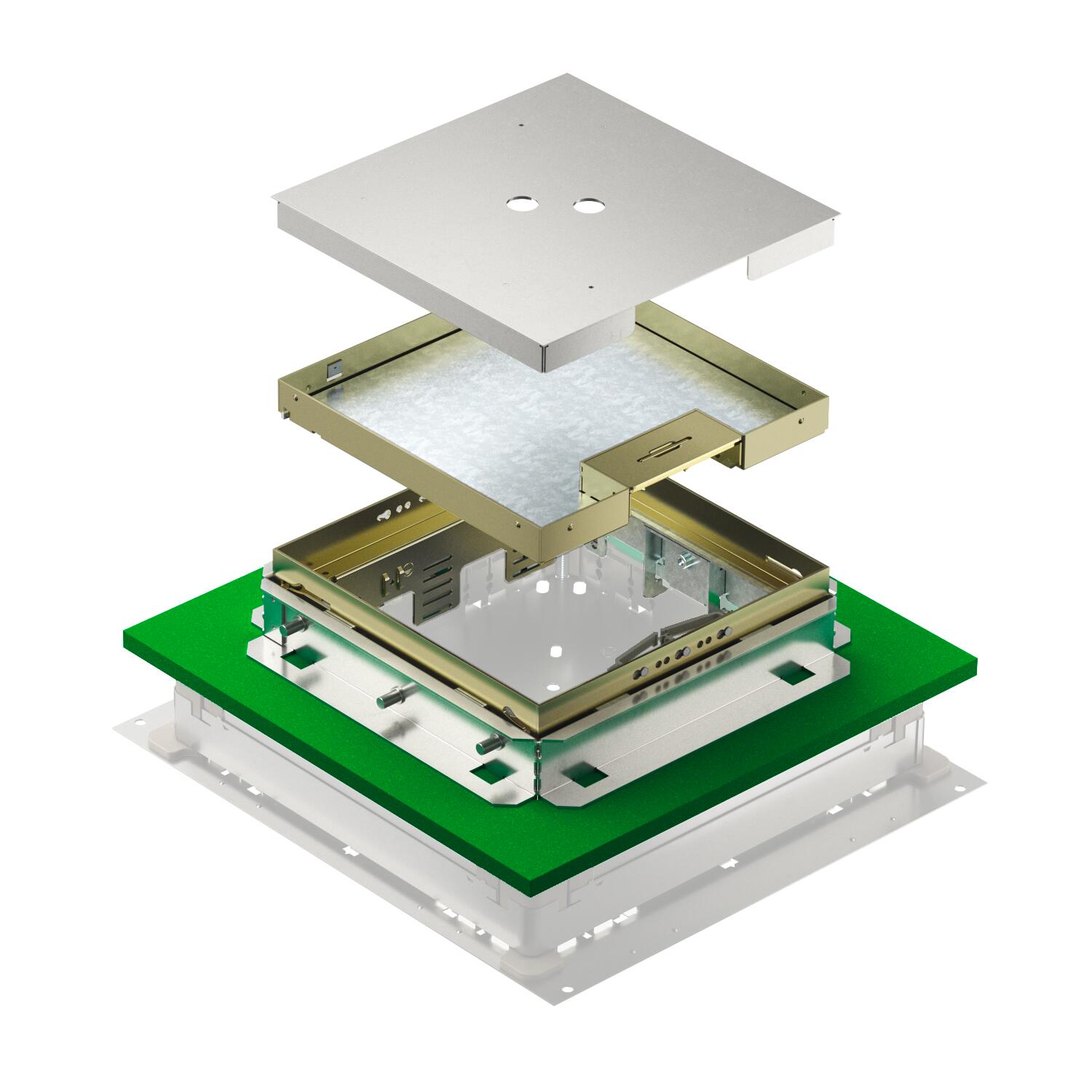

Cassetta quadrata livellabile sospesa per il montaggio a filo pavimento per scatole massetto UGD55 250 (profondità minima di installazione 136 mm) / UZD 250 (profondità minima di installazione 151 mm). Adatta per pavimenti in cemento. Sistema completo di cassetta con livellamento integrato e controcassa per seminato veneziano. La cassetta può essere portata a filo pavimento per mezzo delle 4 viti longitudinali, che ne permettono il livellamento. La scatola massetto con il relativo coperchio di montaggio deve essere scelta tenendo conto delle dimensioni della cassetta, e quindi della relativa apertura d'incasso. La cassetta viene fissata mediante staffe interne alla controcassa per seminato prima della fase di realizzazione della pavimentazione, garantendo elevata solidità del sistema ed integrazione con l'ambiente. La cassetta livellabile sospesa realizzata in acciaio inox è dotata di un recesso nel coperchio di 25mm, per accogliere le molteplici tipologie di rivestimenti.
Cassetta livellabile con tubo, dimensione nominale R7. È possibile installare 3 supporti APMT5. Per il montaggio di 3 supporti universali UT4 8 moduli ciascuno.
-
- Dati tecnici
-
Dati tecnici

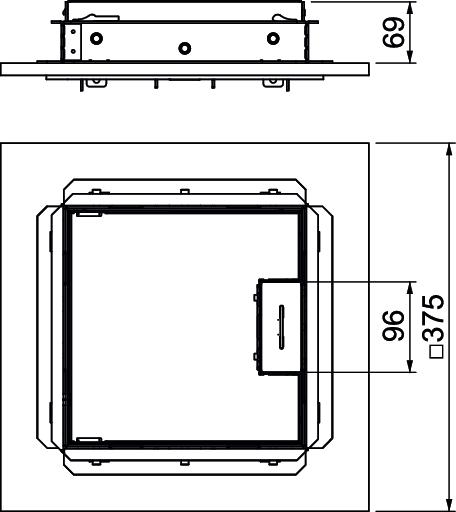

Adatto per incasso in intercapedini del pavimento no Adatto per incasso nel pavimento doppio no Altezza 81 mm Altezza massetto max 110 mm Altezza massetto min. 69 mm Altezza pavimento max 442 mm Altezza pavimento min. 136 mm Carico verticale, grande superficie fino a 5.000 N Carico verticale, piccola superficie fino a 3.000 N Dimensione 243x243x83 Dimensione nominale per torretta 9 Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Intervallo di livellamento max 110 mm Intervallo di livellamento min. 69 mm Larghezza 243 mm Lunghezza 243 mm Materiale ottone Norma EN 50085-2-2 Numero degli apparecchi installabili 12 Numero delle uscite conduttori 1 Numero di supporti universali 3 x UT4 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 136 mm Spessore rivestimento pavimento 25 mm Tipo di sistema di installazione UT4 Trattamento del pavimento asciutto Versione quadrato Versione per carichi pesanti no Versione uscita cavo Uscita cavi orientabile - Tutti i tipi
