Cassetta livellabile con uscita tubo, RKFNUZD3, acciaio inox | 110 | 25 | 95 | 9

Cassetta livellabile con uscita tubo, RKFNUZD3, acciaio inox

N. art. 7409380 | EAN 4012195869153

N. art. / Tipo

Altezza pavimento min.

Spessore rivestimento pavimento

Dimensione h

Dimensione nominale per torretta	9

Descrizione prodotto

Descrizione prodotto

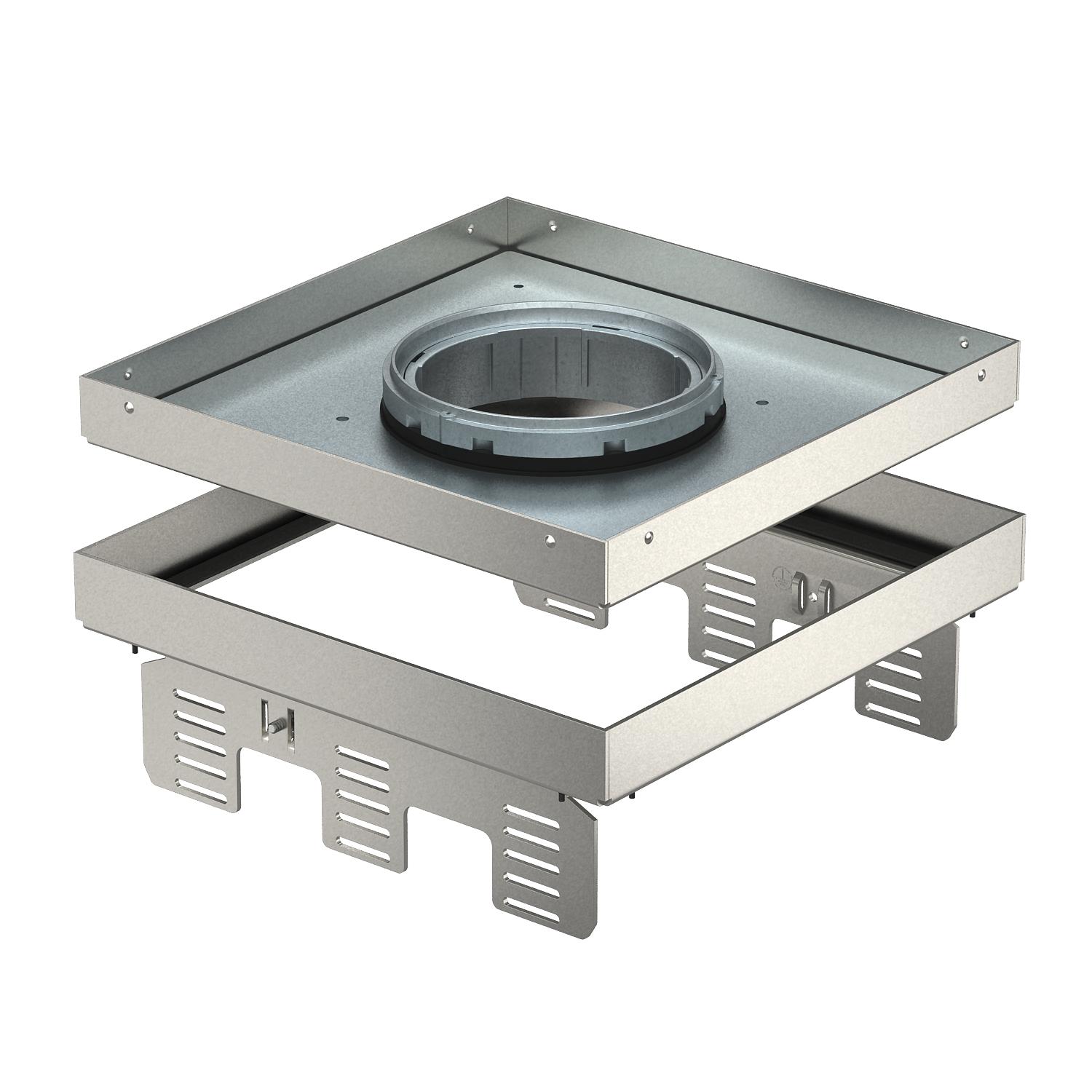

Cassetta livellabile quadrata, dimensione nominale 9, con uscita cavi con tubo telescopico adatta per pavimenti trattati a lavaggio secco.

Il montaggio è possibile grazie ad un coperchio di montaggio DUG RK UAN (pavimento flottante) o profilo livellante NW ... QK (pavimento in massetto) da ordinare separatamente.

Possibilità di installazione di dispositivi elettrici:

- 1 supporto MT45V 0, fino a 8 Modul 45

- 3 supporti universali UT4, fino 12 Modul 45

- 1 box di montaggio GT I14, fino a 14 moduli standard italiano
Installabile in scatole per massetto, pavimenti sopraelevati.

È possibile anche installare fino a 3 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	95 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N

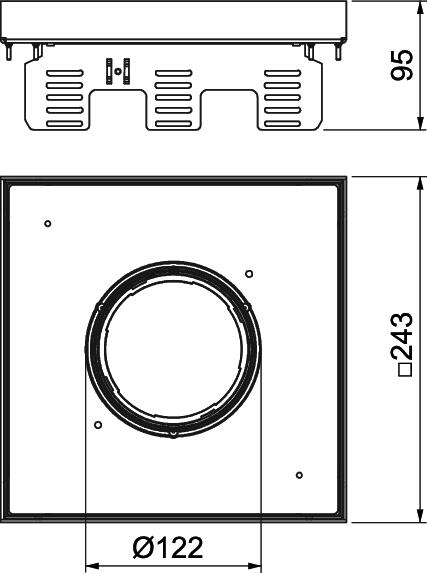

demesioni per l'installazione	244 mm
Dimensione h	95 mm
Dimensione	243x243mm
Dimensione nominale per torretta	9
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Larghezza	243 mm

Lunghezza	243 mm
Lunghezza di montaggio	244 mm
Materiale	Acciaio, INOX 1.4301
Numero degli apparecchi installabili	12
Numero delle uscite conduttori	1
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Pezzo	1 Pezzo
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	Pezzo	1 Pezzo
Coperchio tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	Pezzo	1 Pezzo
Supporto universale UT4, lunghezza 208 mm	UT4 45 4	7408727	Pezzo	1 Pezzo
Profilo livellante per l'installazione in UZD250 per cassetta quadrata	NW 250-3 QK	7410540	Pezzo	1 Pezzo
Profilo livellante per l'installazione in UZD350 per cassetta quadrata	NW 350-3 QK	7410544	Pezzo	1 Pezzo
