Cassetta livellabile con uscita cavo tubo, RKFR, acciaio inox 110 | 155 | 20 | | R9

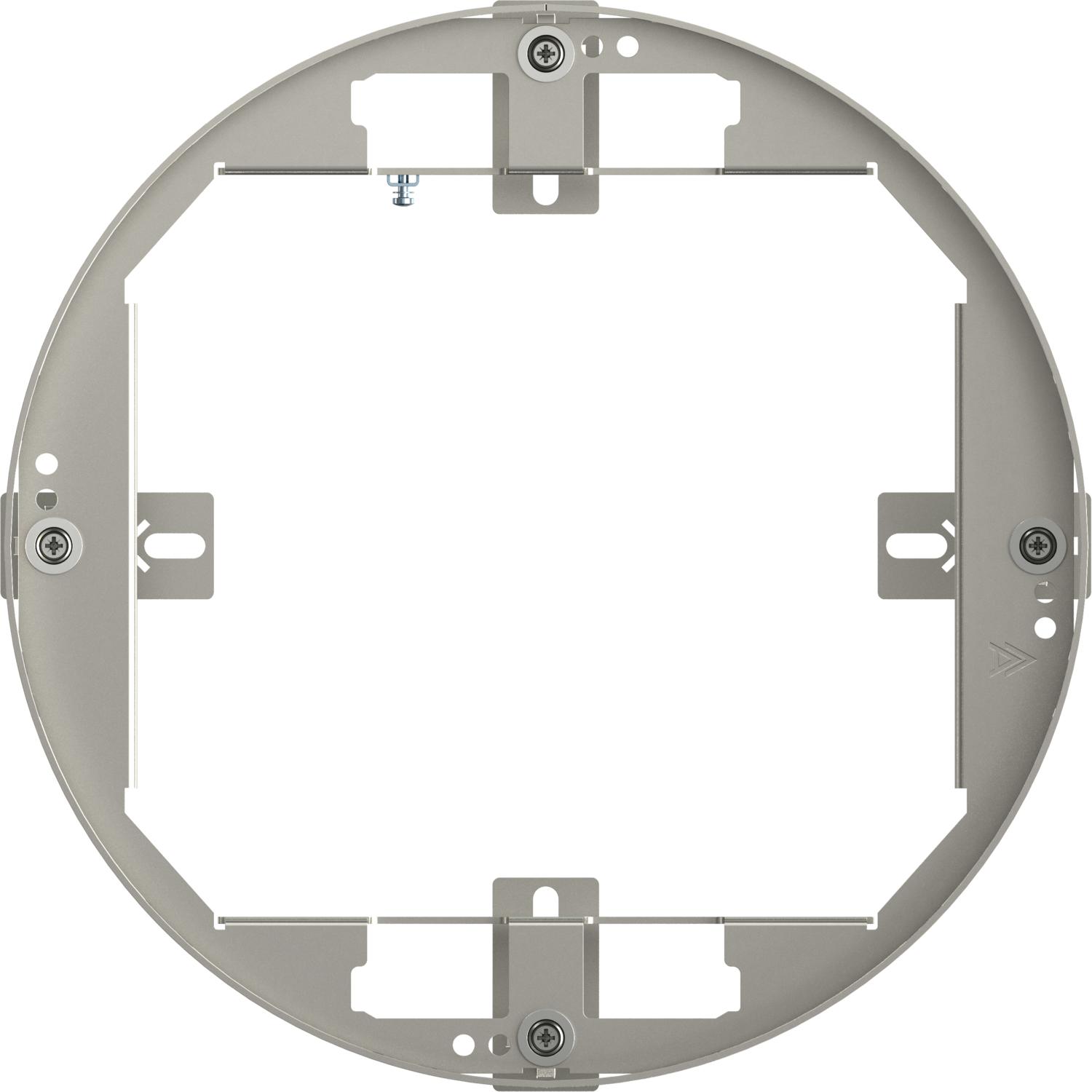

Cassetta livellabile con uscita cavo tubo, RKFR, acciaio inox

N. art. 7409430 | EAN 4012195869528

N. art. / Tipo

Altezza pavimento min.	110 mm

Altezza pavimento max	155 mm

Spessore rivestimento pavimento

Dimensione nominale per torretta	R9

Descrizione prodotto

Descrizione prodotto

Cassetta livellabile rotonda, dimensione nominale R9, con tubo telescopico per uscita cavi adatta per pavimenti trattati a lavaggio secco o umido.

Possibilità di installazione di dispositivi elettrici:

- 1 supporto MT45V 0, fino a 8 Modul 45

- 3 supporti universali UT4, fino 12 Modul 45

- 1 box di montaggio GT I14, fino a 14 moduli standard italiano

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

È possibile anche installare fino a 3 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Diametro di montaggio	305
Dimensione h	110 mm
Dimensione	Ø305mm
Dimensione nominale per torretta	R9
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP44
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	304 mm
Lunghezza	304 mm
Materiale	Acciaio, INOX 1.4301
Numero degli apparecchi installabili	12
Numero delle uscite conduttori	1
Numero di moduli apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKFR2 9 V20	110 mm	155 mm	20 mm	R9	7409430	Pezzo	1 Pezzo
RKFR2 9 V25	110 mm	155 mm	25 mm	R9	7409432	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

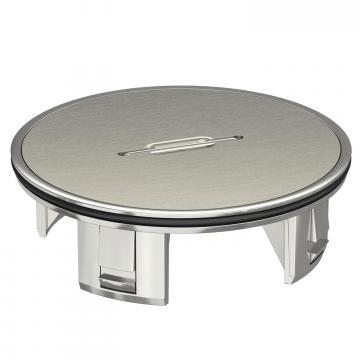

Coperchio tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	Pezzo	1 Pezzo
Coperchio tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	Pezzo	1 Pezzo
Unità di regolazione altezza RKNEV2	RK NEV2 110	7405815	VPE	1 VPE
Supporto universale UT4, lunghezza 208 mm	UT4 45 4	7408727	Pezzo	1 Pezzo
