Cassetta livellabile con uscita cavo tubo, RKFN, acciaio inox 110 | 155 | 25 | 110 | 4

Cassetta livellabile con uscita cavo tubo, RKFN, acciaio inox

N. art. 7408962 | EAN 4012197278144

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

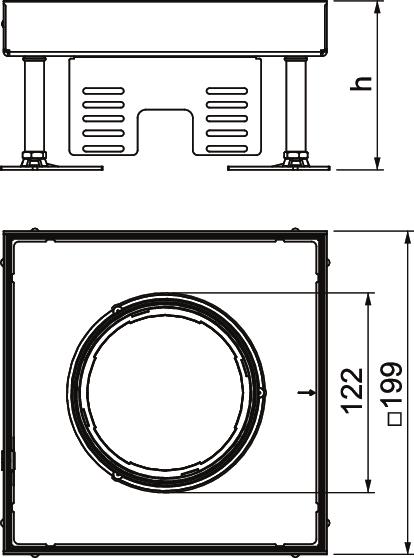

Dimensione h

Dimensione nominale per torretta	4

Descrizione prodotto

Descrizione prodotto

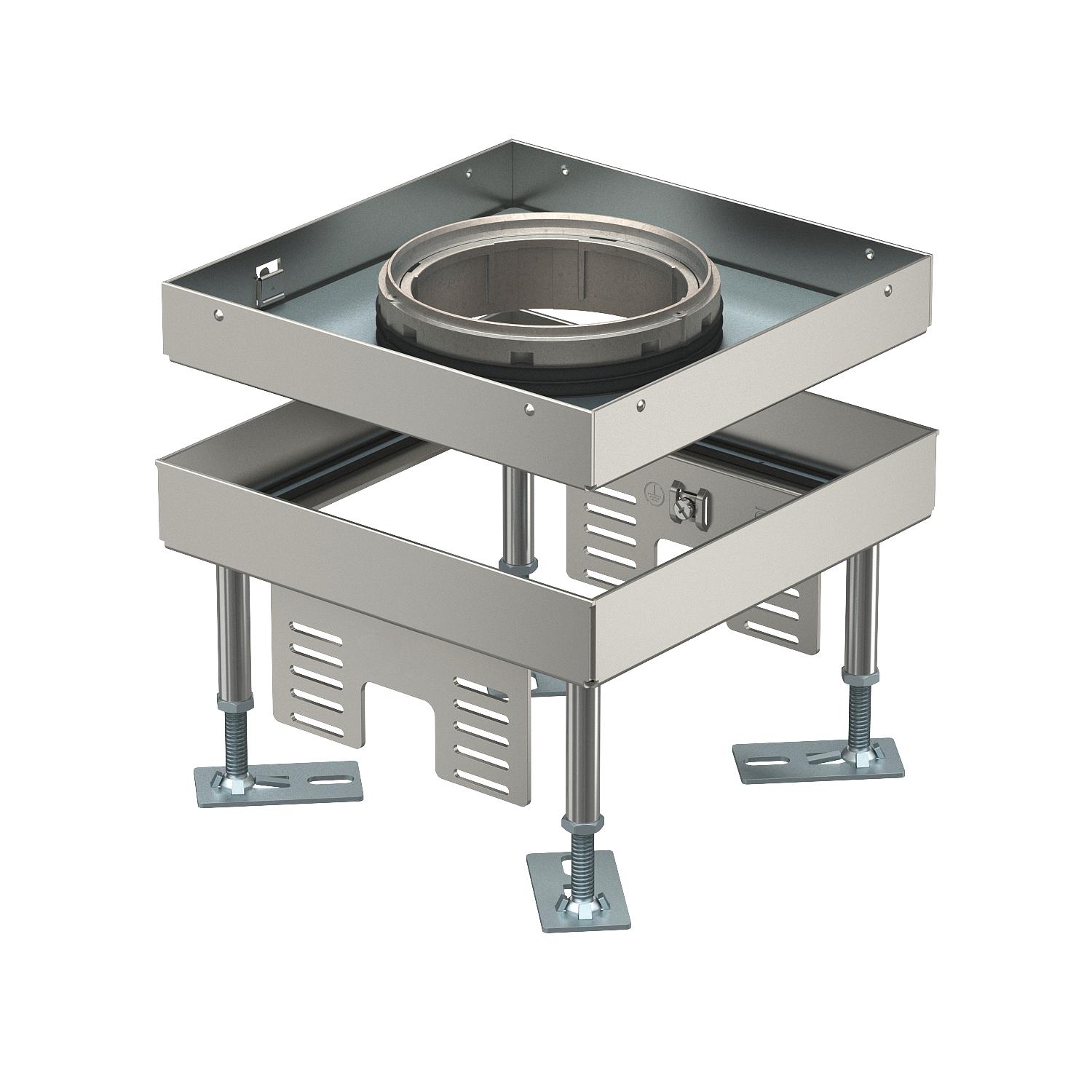

Cassetta livellabile quadrata, dimensione nominale 4, con tubo telescopico per uscita cavi adatta per pavimenti trattati a lavaggio secco o umido.
Possibilità di installazione di dispositivi elettrici:

◘ 2 supporti universali UT3, fino 6 Modul 45

◘ 1 box di montaggio GT I4, fino a 4 moduli standard italiano

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

È possibile anche installare fino a 2 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	110 mm
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	201 mm
Dimensione h	110 mm
Dimensione	199x199x105
Dimensione nominale per torretta	4
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP55
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm
Larghezza	199 mm

Lunghezza	199 mm
Lunghezza di montaggio	201 mm
Materiale	Acciaio, inox
Norma	EN 50085-2-2
Numero degli apparecchi installabili	6
Numero delle uscite conduttori	1
Numero di supporti universali	2 x UT3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	110 mm
Sezione pavimento / apertura di montaggio	201x201
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Tubo a scomparsa

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKFN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408960	Pezzo	1 Pezzo
RKFN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408962	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio tubo telescopico, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 GV	7428140	Pezzo	1 Pezzo
Coperchio tubo telescopico rivestibile, con maniglia, per cassetta telaio e cassetta livellabile	TUK2 G4	7428142	Pezzo	1 Pezzo
