Cassetta livellabile con uscita cavo lateriale RKSN, ottone 105 | 150 | 20 | 105 | 4

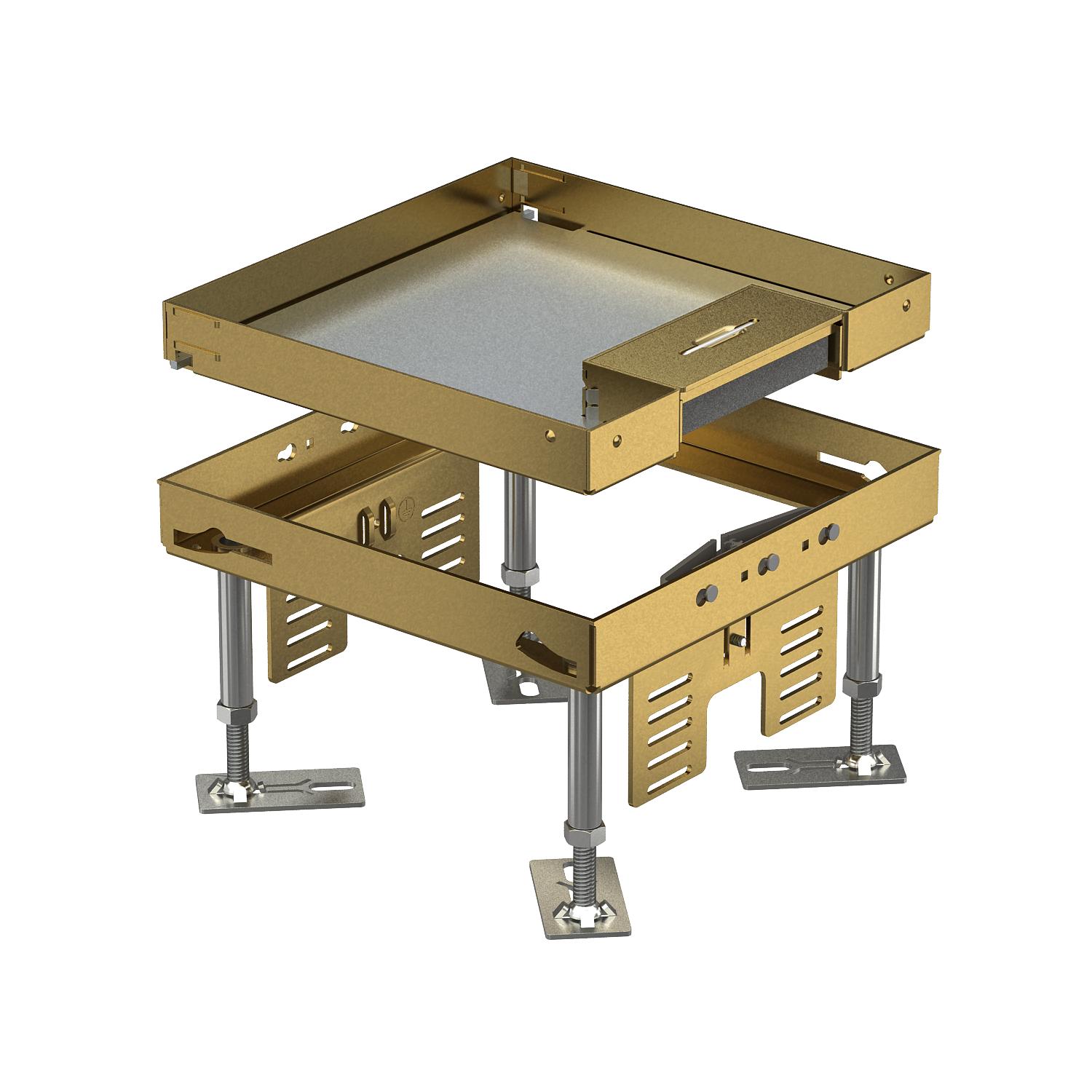

Cassetta livellabile con uscita cavo lateriale RKSN, ottone

N. art. 7409202 | EAN 4012195867104

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione h

Dimensione nominale per torretta	4

Descrizione prodotto

Descrizione prodotto

Cassetta livellabile quadrata, dimensione nominale 4, con uscita cavi laterale adatta per pavimenti trattati a lavaggio secco o umido.
Possibilità di installazione di dispositivi elettrici:

◘ 2 supporti universali UT3, fino 6 Modul 45

◘ 1 box di montaggio GT I4, fino a 4 moduli standard italiano

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

È possibile anche installare fino a 2 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	150 mm
Altezza pavimento min.	105 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	201 mm
Dimensione	200x200mm
Dimensione nominale per torretta	4
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	150 mm
Intervallo di livellamento min.	105 mm

Lunghezza di montaggio	201 mm
Materiale	ottone
Numero degli apparecchi installabili	6
Numero delle uscite conduttori	1
Numero di moduli apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	105 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Misure

Dimensione h	105 mm

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKSN2 4 MS 20	105 mm	150 mm	20 mm	105 mm	4	7409202	Pezzo	1 Pezzo
RKSN2 4 MS 25	110 mm	155 mm	25 mm	110 mm	4	7409204	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Box di montaggio GT I4, 4 moduli Italia dimensione nominale 4	GT I4	7429194	Pezzo	1 Pezzo
Scatola di montaggio GT I14, 14 moduli Italia	GT I14	7429196	Pezzo	1 Pezzo
