Cassetta livellabile con uscita cavo laterale RKSR, ottone 110 | 155 | 25 | | R9

Cassetta livellabile con uscita cavo laterale RKSR, ottone

N. art. 7409274 | EAN 4012195867579

N. art. / Tipo

Altezza pavimento min.	110 mm

Altezza pavimento max	155 mm

Spessore rivestimento pavimento

Dimensione nominale per torretta	R9

Descrizione prodotto

Descrizione prodotto

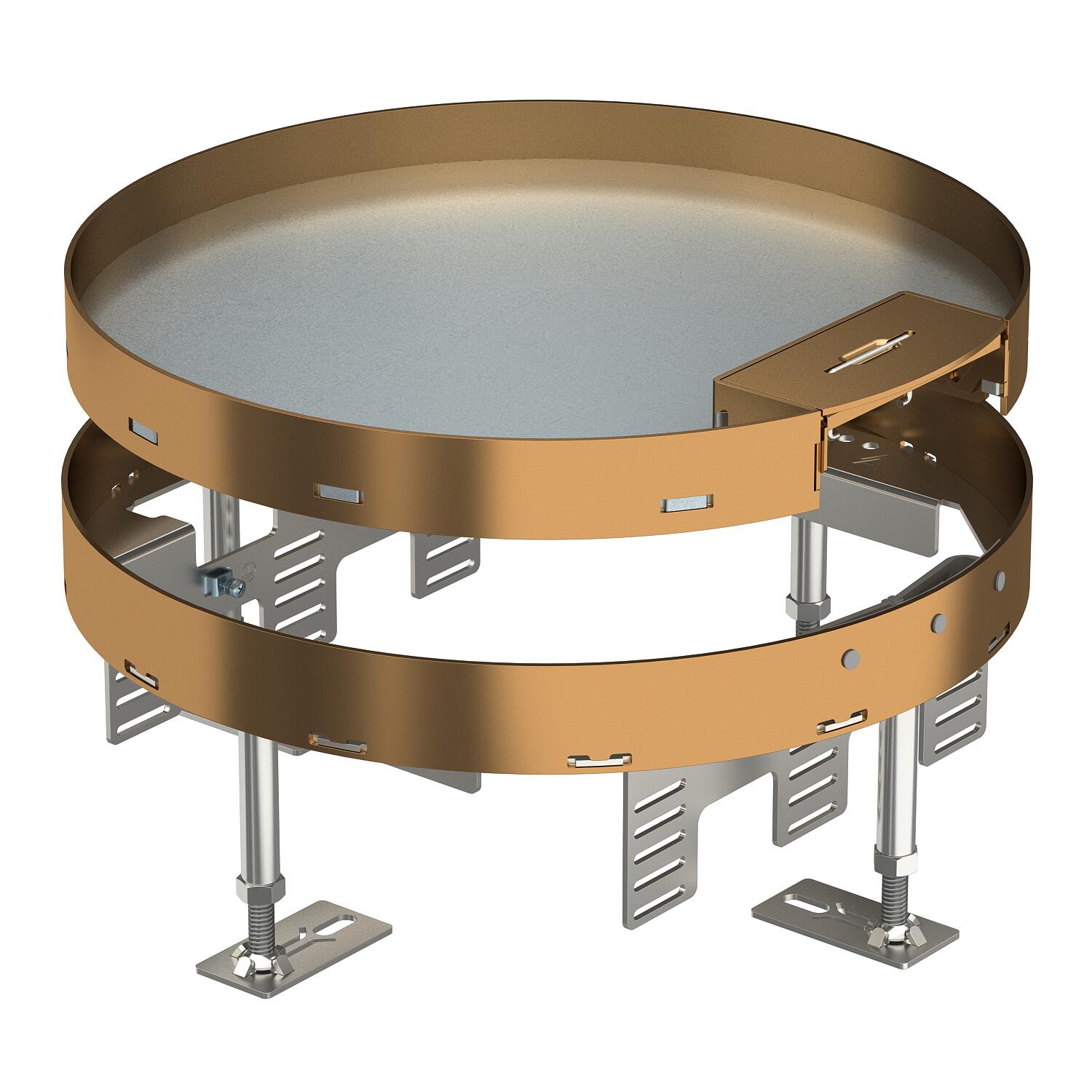

Cassetta livellabile rotonda, dimensione nominale R9, con uscita cavi laterale adatta per pavimenti trattati a lavaggio secco o umido.
Possibilità di installazione di dispositivi elettrici:

◘ 1 supporto MT45V 0, fino a 8 Modul 45

◘ 3 supporti universali UT4, fino 12 Modul 45

◘ 1 box di montaggio GT I14, fino a 14 moduli standard italiano

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

È possibile anche installare fino a 3 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 5.000 N
Carico verticale, piccola superficie	fino a 3.000 N

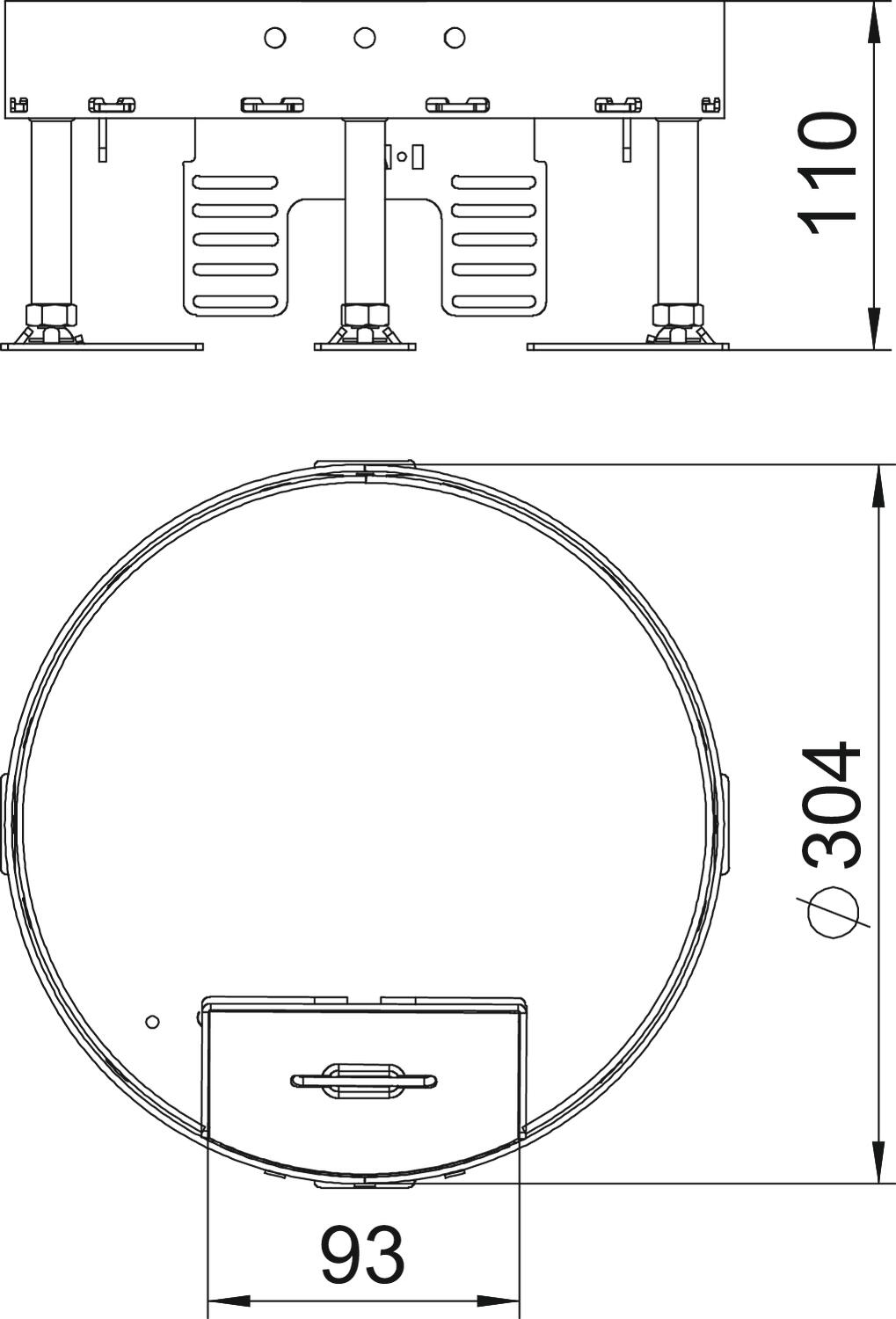

Diametro di montaggio	305
Dimensione h	110 mm
Dimensione	Ø305mm
Dimensione nominale per torretta	R9
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	304 mm
Lunghezza	304 mm
Materiale	ottone
Numero degli apparecchi installabili	12
Numero delle uscite conduttori	1
Numero di moduli apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile
