Cassetta livellabile con uscita cavo laterale RKSNUZD3, acciaio inox 105 | 90 | 20 | 4

Cassetta livellabile con uscita cavo laterale RKSNUZD3, acciaio inox

N. art. 7409228 | EAN 4012195867265

N. art. / Tipo

Altezza pavimento min.

Dimensione h

Spessore rivestimento pavimento

Dimensione nominale per torretta	4

Descrizione prodotto

Descrizione prodotto

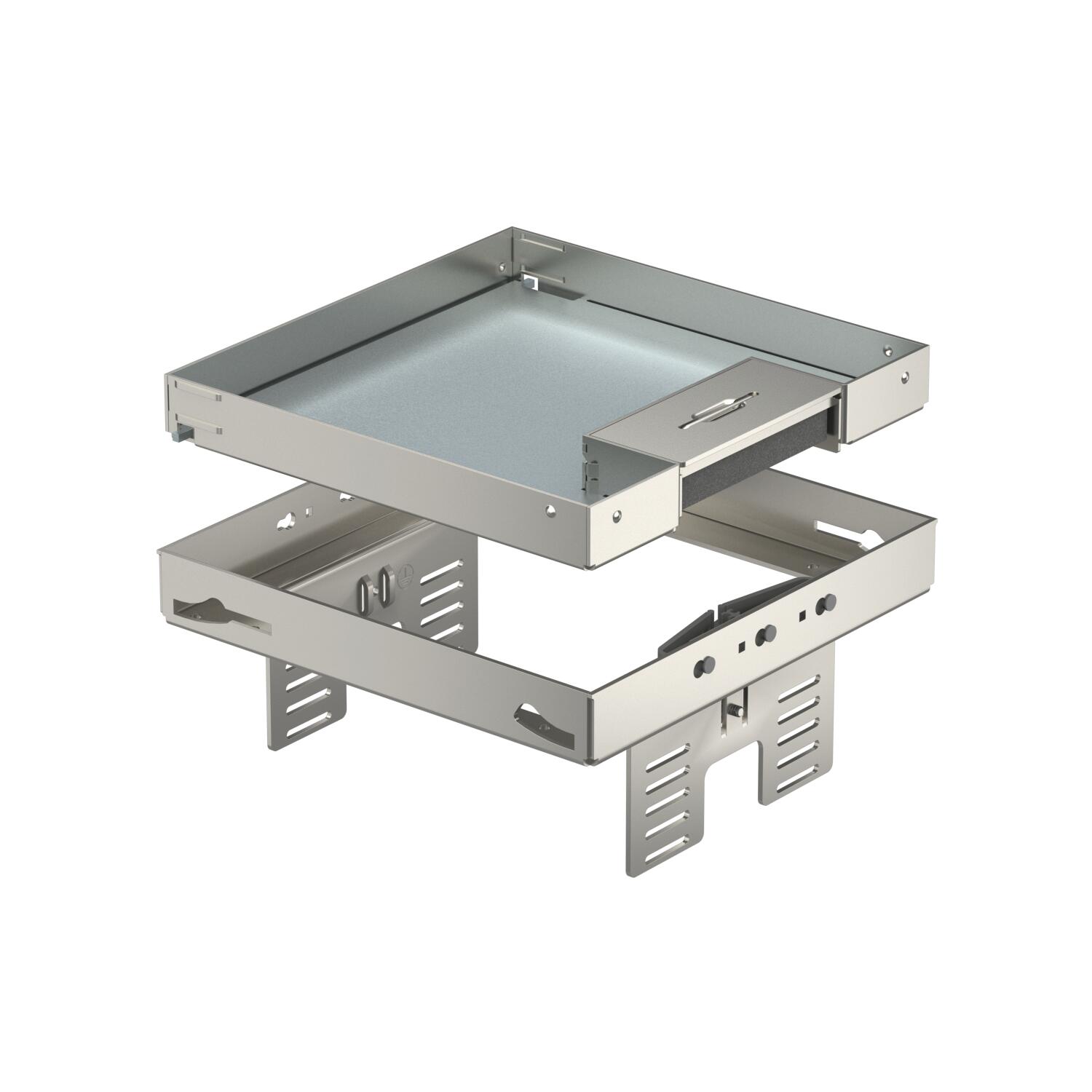

Cassetta livellabile quadrata, dimensione nominale 4, con uscita cavi laterale adatta per pavimenti trattati a lavaggio secco.

Il montaggio è possibile grazie ad un coperchio di montaggio DUG RK UAN (pavimento flottante) o profilo livellante NW ... QK (pavimento in massetto) da ordinare separatamente.

Possibilità di installazione di dispositivi elettrici:

- 2 supporti universali UT3, fino 6 Modul 45

- 1 box di montaggio GT I4, fino a 4 moduli standard italiano
Installabile in scatole per massetto, pavimenti sopraelevati.

È possibile anche installare fino a 2 prese CEE.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	90 mm
Altezza massetto min.	105 mm
Altezza pavimento min.	105 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	201 mm

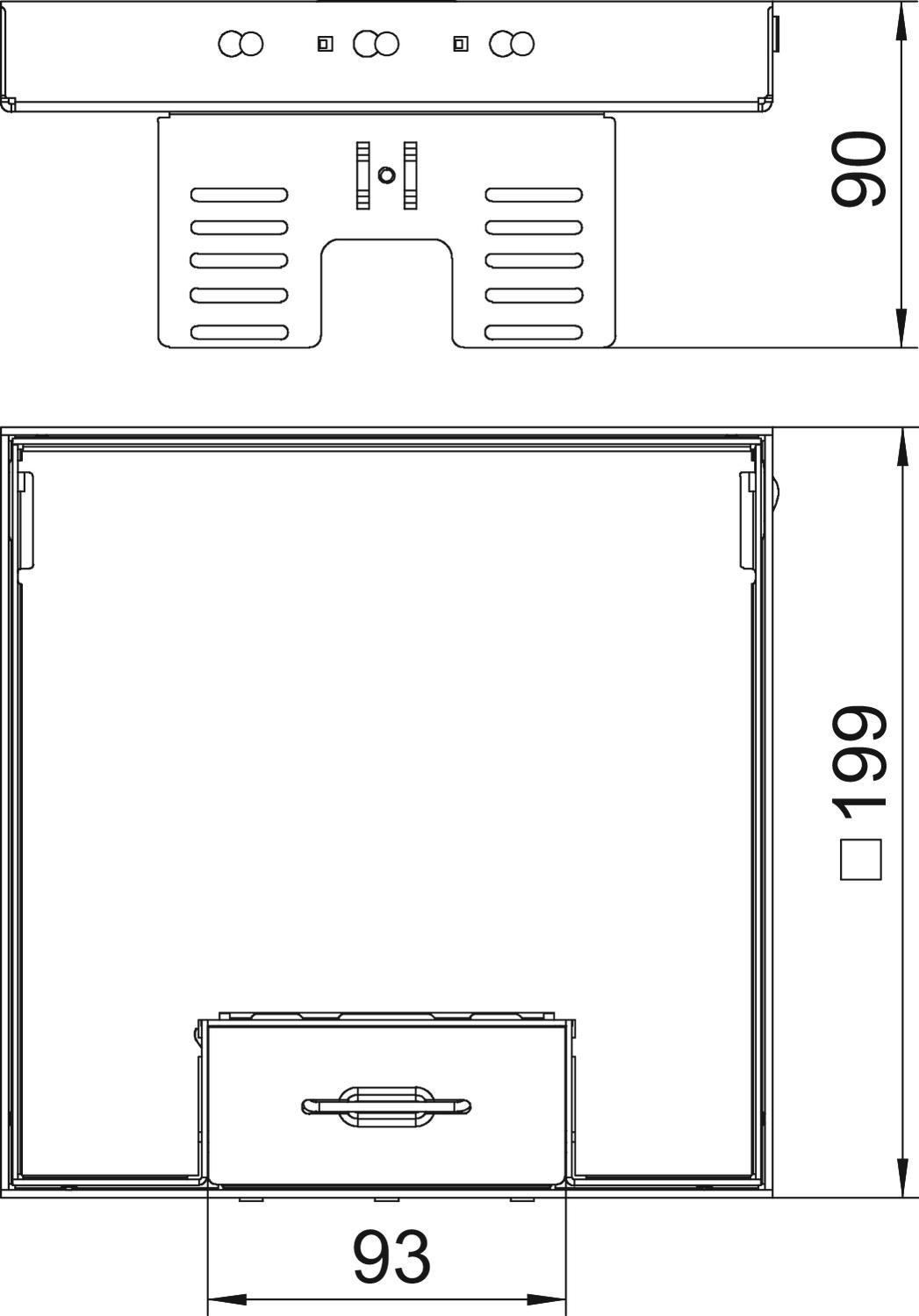

Dimensione h	90 mm
Dimensione	200x200mm
Dimensione nominale per torretta	4
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Larghezza	199 mm

Lunghezza	199 mm
Lunghezza di montaggio	201 mm
Materiale	Acciaio, INOX 1.4301
Norma	EN 50085-2-2
Numero degli apparecchi installabili	6
Numero delle uscite conduttori	1
Numero di moduli apparecchi	2
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	105 mm
Spessore rivestimento pavimento	20 mm
Tipo di sistema di installazione	UT3
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Dimensione h	Spessore rivestimento pavimento	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Pezzo	1 Pezzo
RKSN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409230	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Supporto universale UT3, lunghezza 165 mm	UT3 45 3	7408723	Pezzo	1 Pezzo

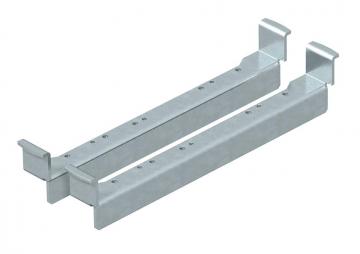

Profilo livellante per l'installazione in UZD250 per cassetta quadrata	NW 250-3 QK	7410540	Pezzo	1 Pezzo

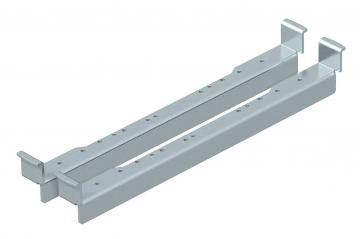

Profilo livellante per l'installazione in UZD350 per cassetta quadrata	NW 350-3 QK	7410544	Pezzo	1 Pezzo
