Cassetta livellabile con uscita cavo laterale RKSN, ottone 110 | 155 | 25 | 110 | Uscita cavi orientabile | 9

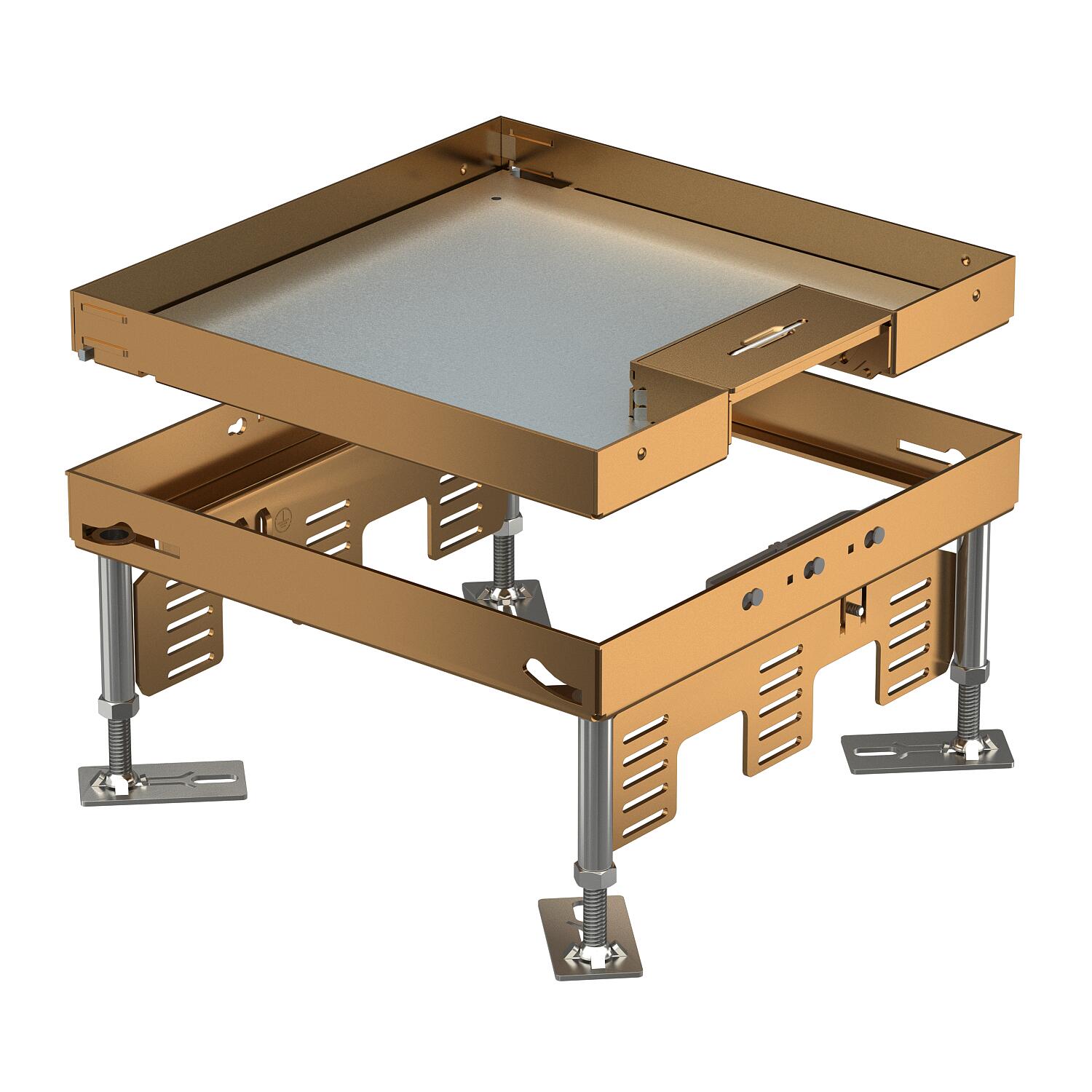

Cassetta livellabile con uscita cavo laterale RKSN, ottone

N. art. 7409214 | EAN 4012195867180

N. art. / Tipo

Altezza pavimento min.

Altezza pavimento max

Spessore rivestimento pavimento

Dimensione h

Versione uscita cavo	Uscita cavi orientabile

Dimensione nominale per torretta	9

Descrizione prodotto

Descrizione prodotto

Cassetta livellabile quadrata, dimensione nominale 9, con uscita cavi laterale adatta per pavimenti trattati a lavaggio secco o umido.

Possibilità di installazione di dispositivi elettrici:

- 1 supporto MT45V 0, fino a 8 Modul 45

- 3 supporti universali UT4, fino 12 Modul 45

- 1 box di montaggio GT I14, fino a 14 moduli standard italiano

Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.

È possibile anche installare fino a 3 prese CEE.

For the installation of 3 UT4 universal supports for 9 individual installation devices with support ring/support clamp or 6 Modul 45® devices.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza pavimento max	155 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N

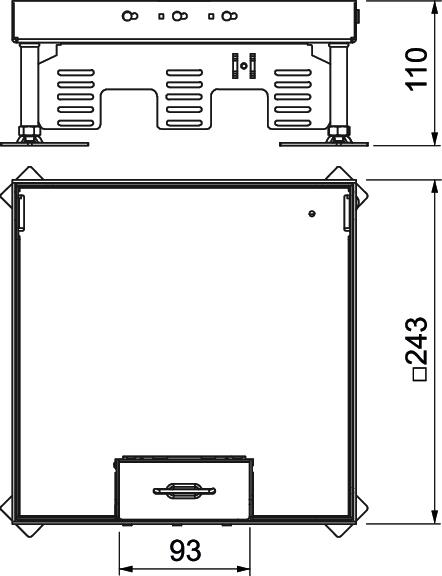

demesioni per l'installazione	244 mm
Dimensione h	110 mm
Dimensione	243x243mm
Dimensione nominale per torretta	9
Dimensioni nominali	350 mm
Disaccoppiabile	no
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40
Grado di protezione IK-Code	IK10
Intervallo di livellamento max	155 mm
Intervallo di livellamento min.	110 mm

Larghezza	243 mm
Lunghezza	243 mm
Lunghezza di montaggio	244 mm
Materiale	ottone
Numero degli apparecchi installabili	12
Numero delle uscite conduttori	1
Numero di moduli apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	asciutto
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Altezza pavimento max	Spessore rivestimento pavimento	Dimensione h	Versione uscita cavo	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKSN2 9 MS 20	105 mm	150 mm	20 mm	105 mm	Uscita cavi orientabile	9	7409212	Pezzo	1 Pezzo
RKSN2 9 MS 25	110 mm	155 mm	25 mm	110 mm	Uscita cavi orientabile	9	7409214	Pezzo	1 Pezzo
