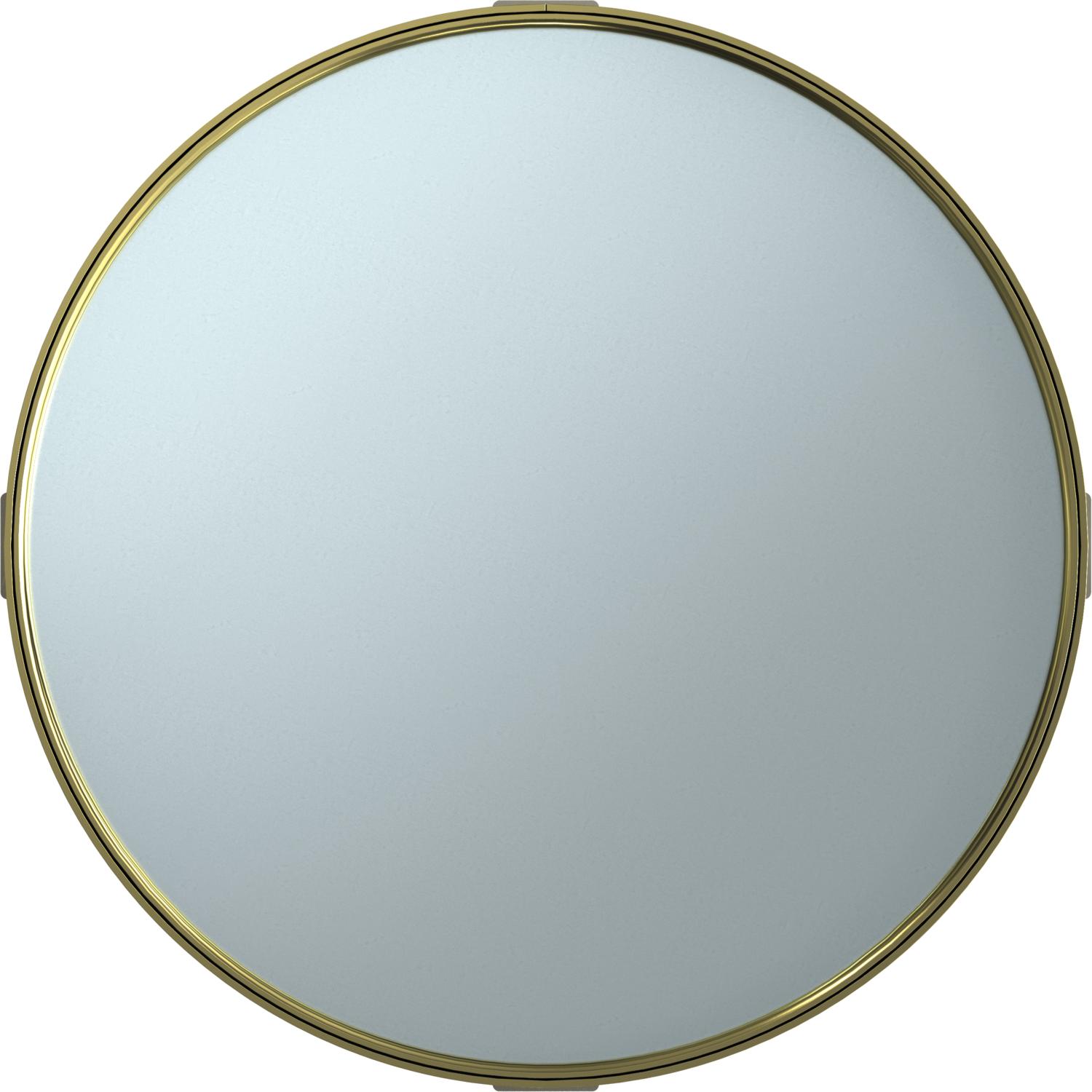

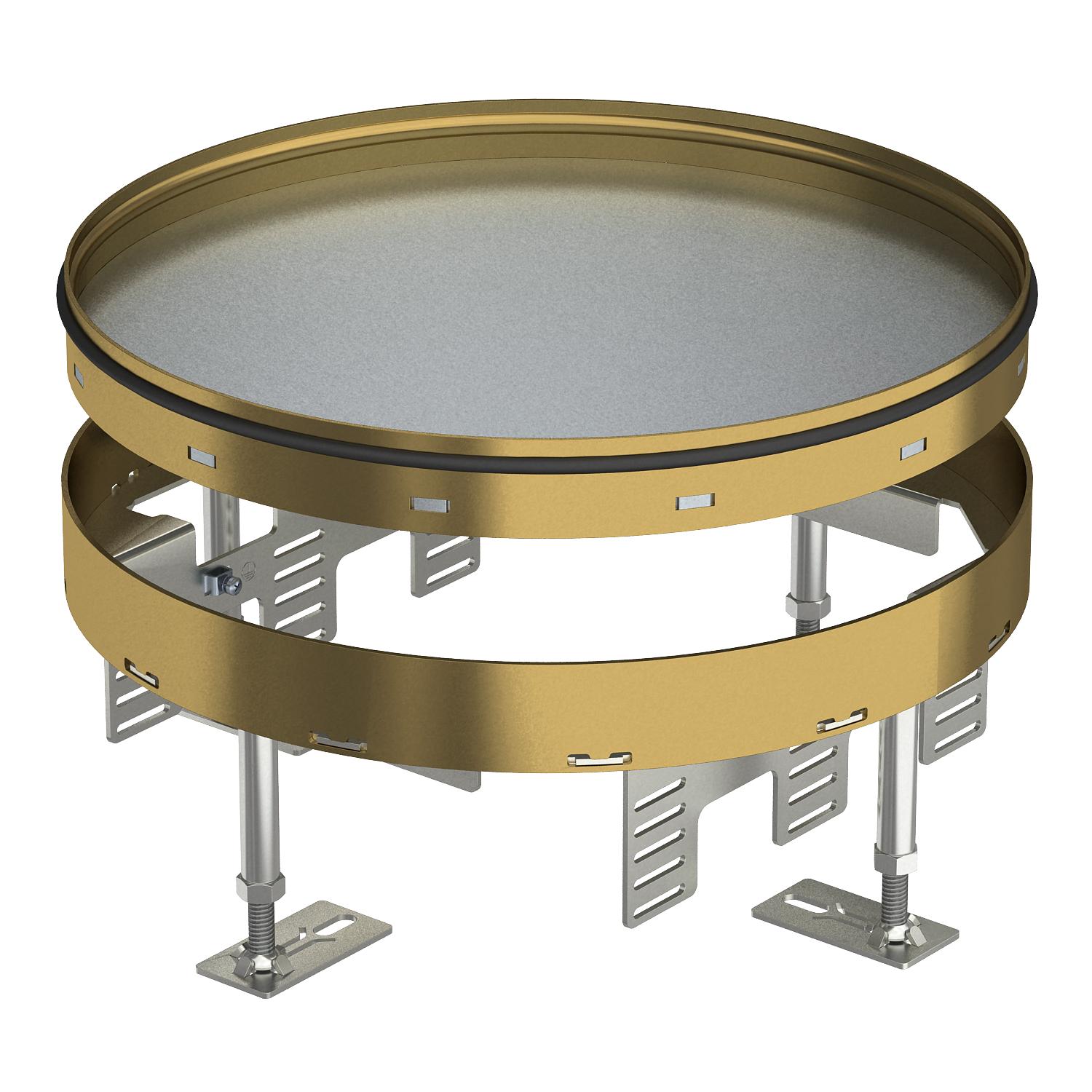

Cassetta livellabile cieca, RKR, ottone
N. art. 7409122 | EAN 4012195868422
- Descrizione prodotto
-
Descrizione prodotto
Cassetta livellabile rotonda, dimensione nominale R9, cieca adatta per pavimenti trattati a lavaggio secco o umido.
Possibilità di installazione di dispositivi elettrici:
- 1 supporto MT45V 0, fino a 8 Modul 45
- 3 supporti universali UT4, fino 12 Modul 45
- 1 box di montaggio GT I14, fino a 14 moduli standard italiano
Installabile in scatole per massetto, pavimenti sopraelevati o canali tipo OKA.
È possibile anche installare fino a 3 prese CEE.
-
- Dati tecnici
-
Dati tecnici

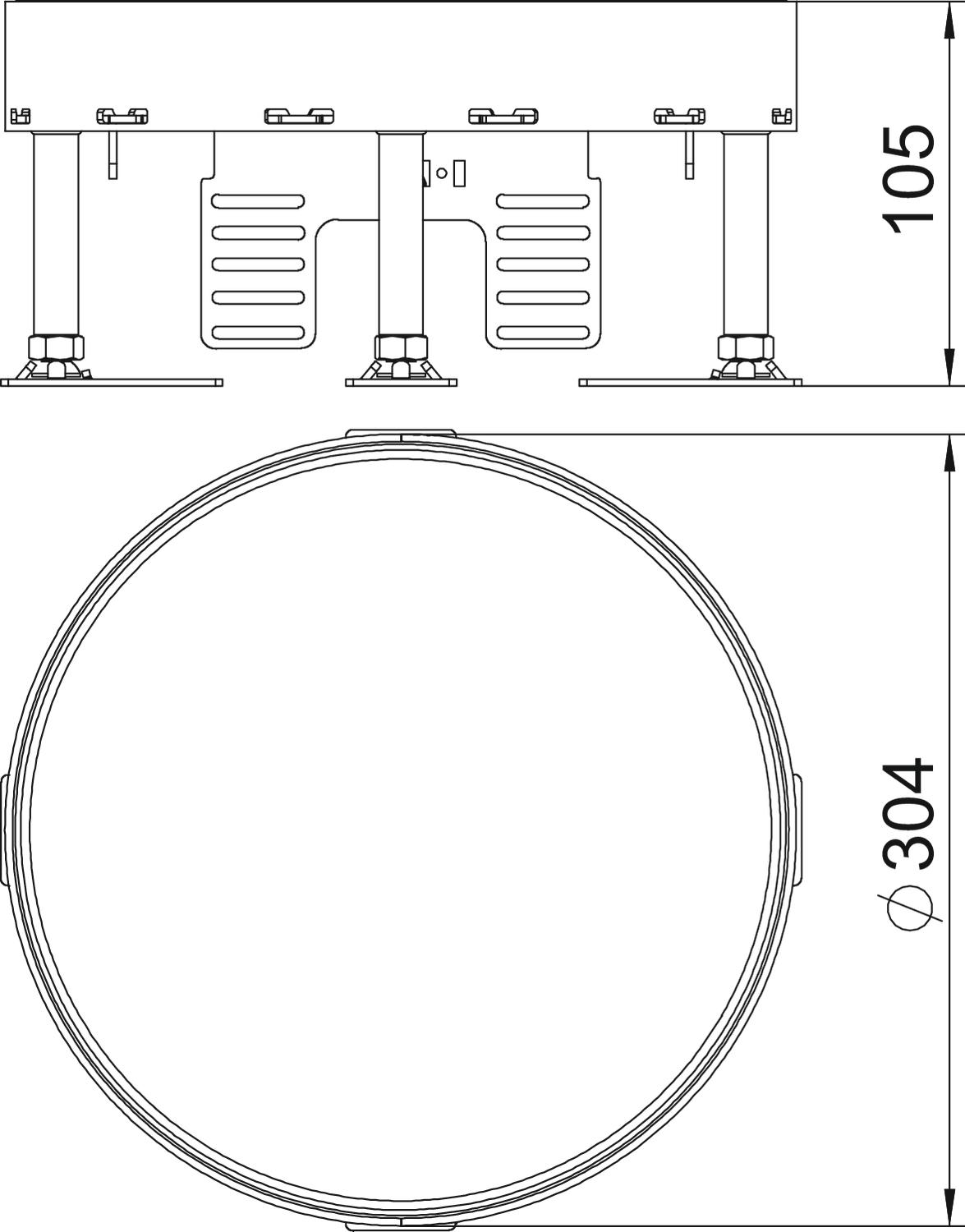

Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 155 mm Altezza pavimento min. 105 mm Diametro di montaggio 305 Dimensione h 105 mm Dimensione Ø305mm Dimensione nominale per torretta R9 Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP44 Grado di protezione IK-Code IK10 Intervallo di livellamento max 155 mm Intervallo di livellamento min. 105 mm Materiale ottone Numero di moduli apparecchi 3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 105 mm Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT4 Trattamento del pavimento bagnato Versione tondo Versione per carichi pesanti no Versione uscita cavo Nessuna uscita cavo - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Box di montaggio GT I4, 4 moduli Italia dimensione nominale 4
GT I4 7429194 1 Pezzo
Scatola di montaggio GT I14, 14 moduli Italia
GT I14 7429196 1 Pezzo - Download
-
Scheda tecnica RKR2 9M 20 / 7409122 , 0.24MB , pdfDichiarazione di conformità RKR2 9M 20 / 7409122 , 0.06MB , pdfIstruzioni di montaggio Cassetta tonda, livellabile per apertura di ispezione RKR e per tubo RKFR , 0.25MB , pdfPer questo prodotto non sono disponibili voci di capitolato
