Cassetta livellabile cieca, RKNUZD3, acciaio inox | 110 | 25 | 95 | 9

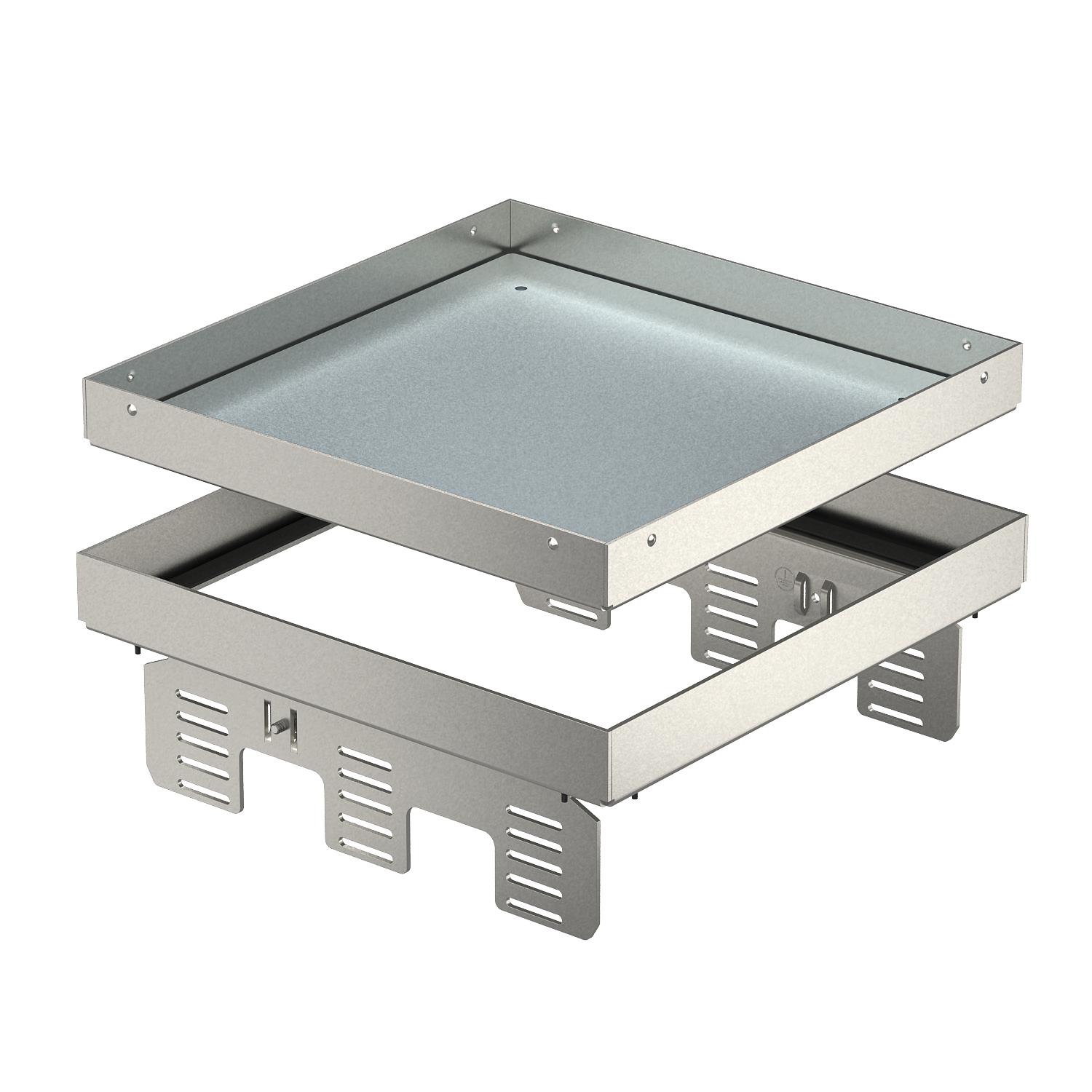

Cassetta livellabile cieca, RKNUZD3, acciaio inox

N. art. 7409068 | EAN 4012195868125

N. art. / Tipo	7409068 / RKN2 UZD3 9VS25

Altezza pavimento min.	110 mm

Spessore rivestimento pavimento	25 mm

Dimensione h	95 mm

Dimensione nominale per torretta	9

Descrizione prodotto

Descrizione prodotto

Cassetta livellabile "cieca" disaccoppiata come pozzetto d'ispezione di dimensione nominale 9, per lavaggio secco/bagnato.
Montaggio in scatola massetto UZD250-3 o UZD350-3, rispettivamente in combinazione con un coperchio di montaggio DUG../9 o in UGD250-3/9 o UGD350-3/9. Il montaggio avviene per mezzo dell'angolare di livellamento (da ordinare separatamente) nel profilo del telaio in alluminio della scatola sotto pavimento. Adatto solo per pavimenti lisci.
Cassetta livellabile cieca, dimensione nominale R7. È possibile installare 3 supporti APMT5. Per il montaggio di 3 supporti universali UT4 8 moduli ciascuno.

Dati tecnici

Dati tecnici

Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Altezza	95 mm
Altezza massetto min.	105 mm
Altezza pavimento min.	110 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
demesioni per l'installazione	244 mm

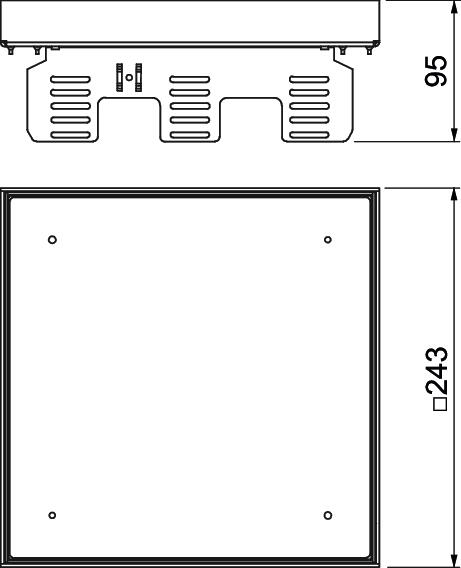

Dimensione h	95 mm
Dimensione	243x243mm
Dimensione nominale per torretta	9
Disaccoppiabile	sì
Grado di protezione (IP) con coperchio aperto	IP00
Grado di protezione (IP) con coperchio chiuso	IP44

Grado di protezione IK-Code	IK10
Larghezza	243 mm
Lunghezza	243 mm
Lunghezza di montaggio	244 mm
Materiale	Acciaio, INOX 1.4301
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	no
Profondità di montaggio	110 mm
Spessore rivestimento pavimento	25 mm
Tipo di sistema di installazione	UT4
Trattamento del pavimento	bagnato
Versione	quadrato
Versione per carichi pesanti	no
Versione uscita cavo	Nessuna uscita cavo

Tutti i tipi

Tutti i tipi

Tipo	Altezza pavimento min.	Spessore rivestimento pavimento	Dimensione h	Dimensione nominale per torretta	N. art.	Quantità	Conf.
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Supporto universale UT4, lunghezza 208 mm	UT4 45 4	7408727	Pezzo	1 Pezzo
Profilo livellante per l'installazione in UZD250 per cassetta quadrata	NW 250-3 QK	7410540	Pezzo	1 Pezzo
Profilo livellante per l'installazione in UZD350 per cassetta quadrata	NW 350-3 QK	7410544	Pezzo	1 Pezzo
