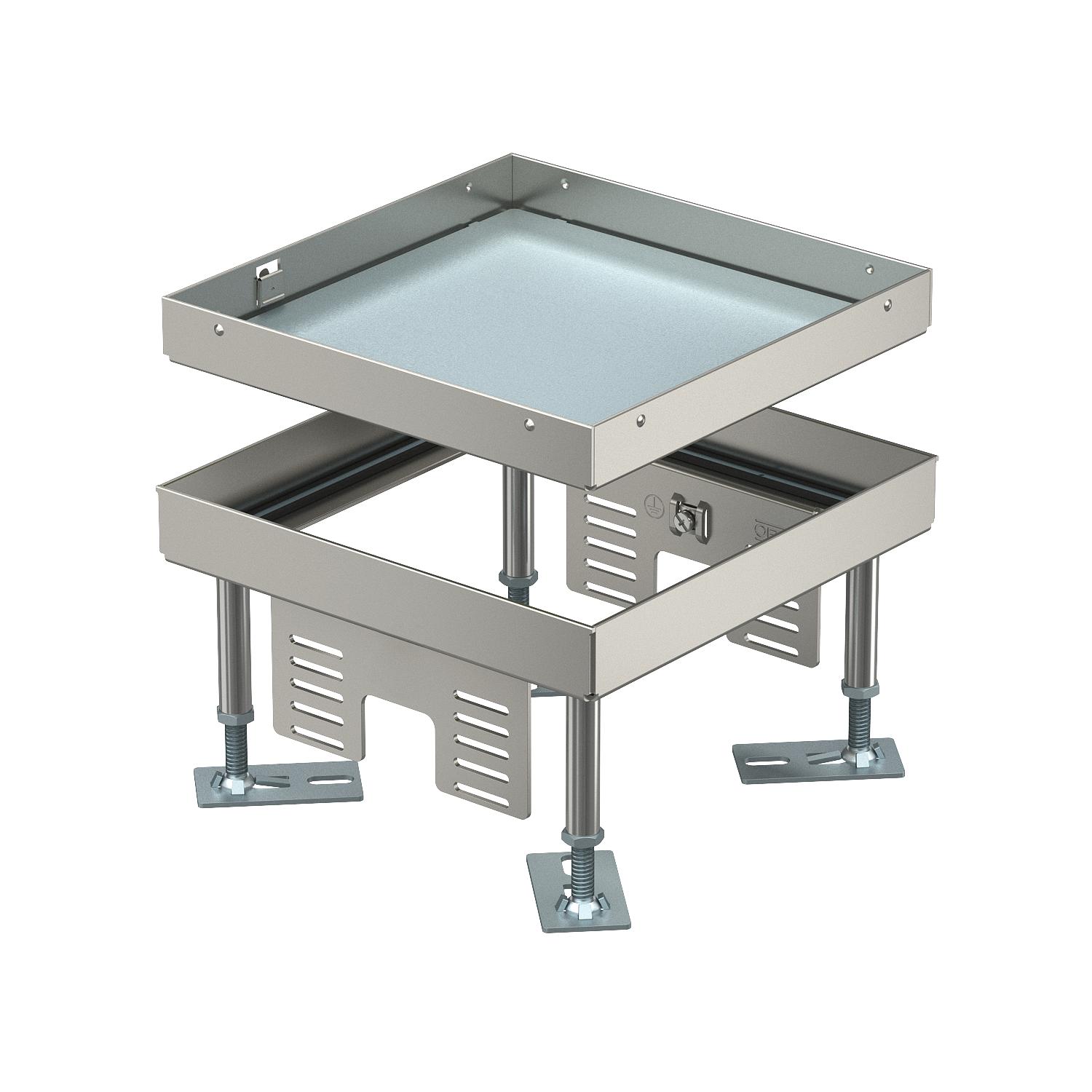

Cassetta livellabile cieca, RKN, acciaio inox
N. art. 7408950 | EAN 4012197278113
- Descrizione prodotto
-
Descrizione prodotto
Cassetta livellabile quadrata cieca, dimensione nominale 4. Per installazione in pavimenti sopraelevati o massetto (se dotata di cornice e scatola). Installazione semplificata e durabilità nel tempo. Grado di protezione: IP X5.
For the installation of two UT3 universal supports for four single devices with support ring/support clamp or six Modul 45® devices. 2 APMT2 cover plates can be installed.
-
- Dati tecnici
-
Dati tecnici
Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Altezza pavimento max 150 mm Altezza pavimento min. 105 mm Carico verticale, grande superficie fino a 15.000 N Carico verticale, piccola superficie fino a 3.000 N demesioni per l'installazione 201 mm Dimensione 199x199x100 Dimensione nominale per torretta 4 Disaccoppiabile no Grado di protezione (IP) con coperchio aperto IP00 Grado di protezione (IP) con coperchio chiuso IP55 Grado di protezione IK-Code IK10 Intervallo di livellamento max 150 mm Intervallo di livellamento min. 105 mm Lunghezza di montaggio 201 mm Materiale Acciaio, inox Norma EN 50085-2-2 Numero di supporti universali 2 x UT3 Omologazioni VDE Porta apparecchi per l'installazione di scatola porta apparecchi no Profondità di montaggio 105 mm Sezione pavimento / apertura di montaggio 201x201 Spessore rivestimento pavimento 20 mm Tipo di sistema di installazione UT3 Trattamento del pavimento bagnato Versione quadrato Versione per carichi pesanti no Versione uscita cavo Nessuna uscita cavo Misure

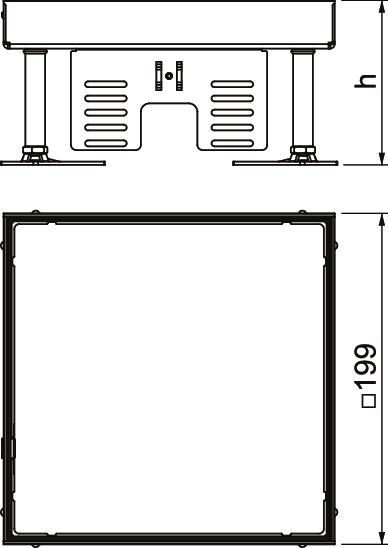

Altezza 105 mm Dimensione h 105 mm Larghezza 199 mm Lunghezza 199 mm - Tutti i tipi
