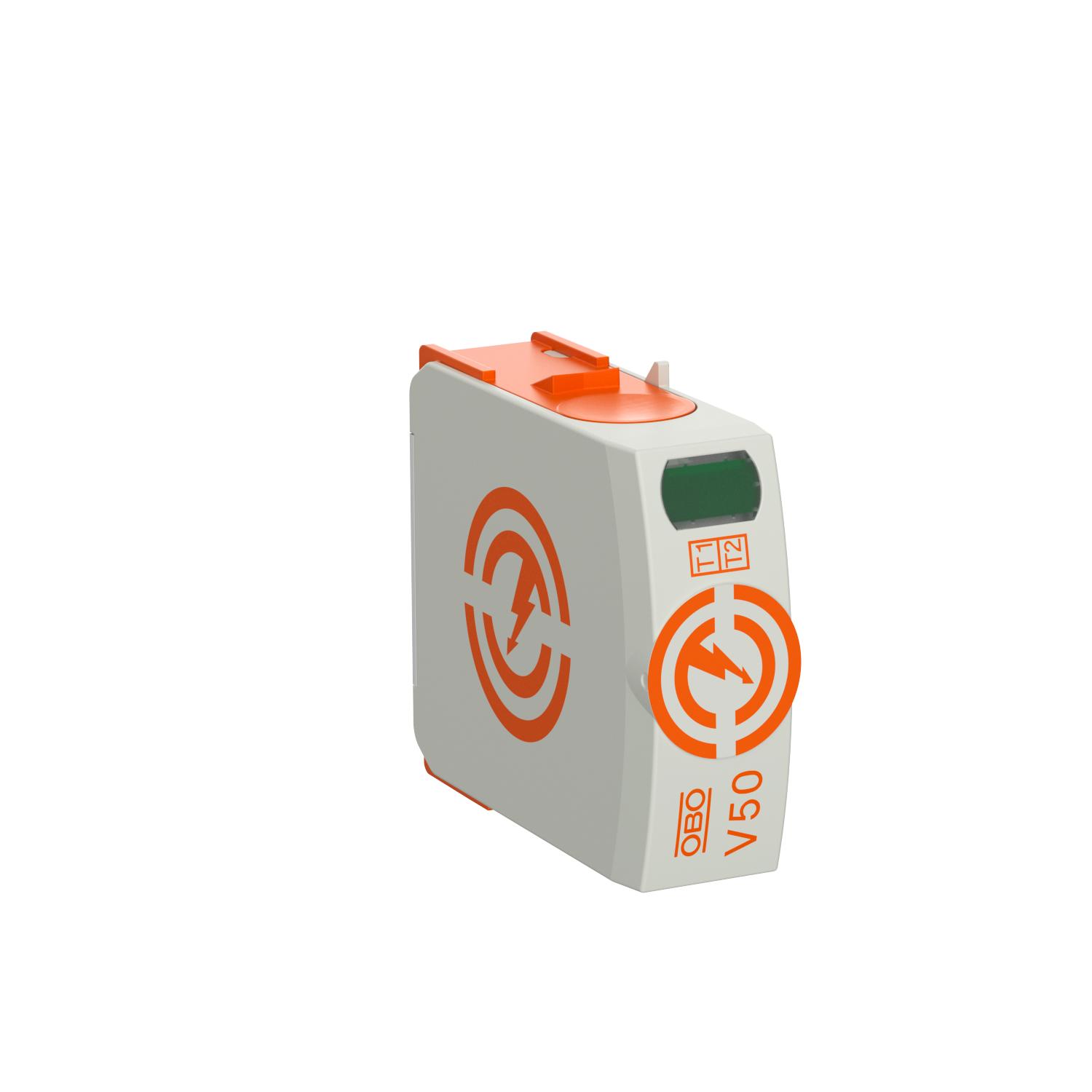

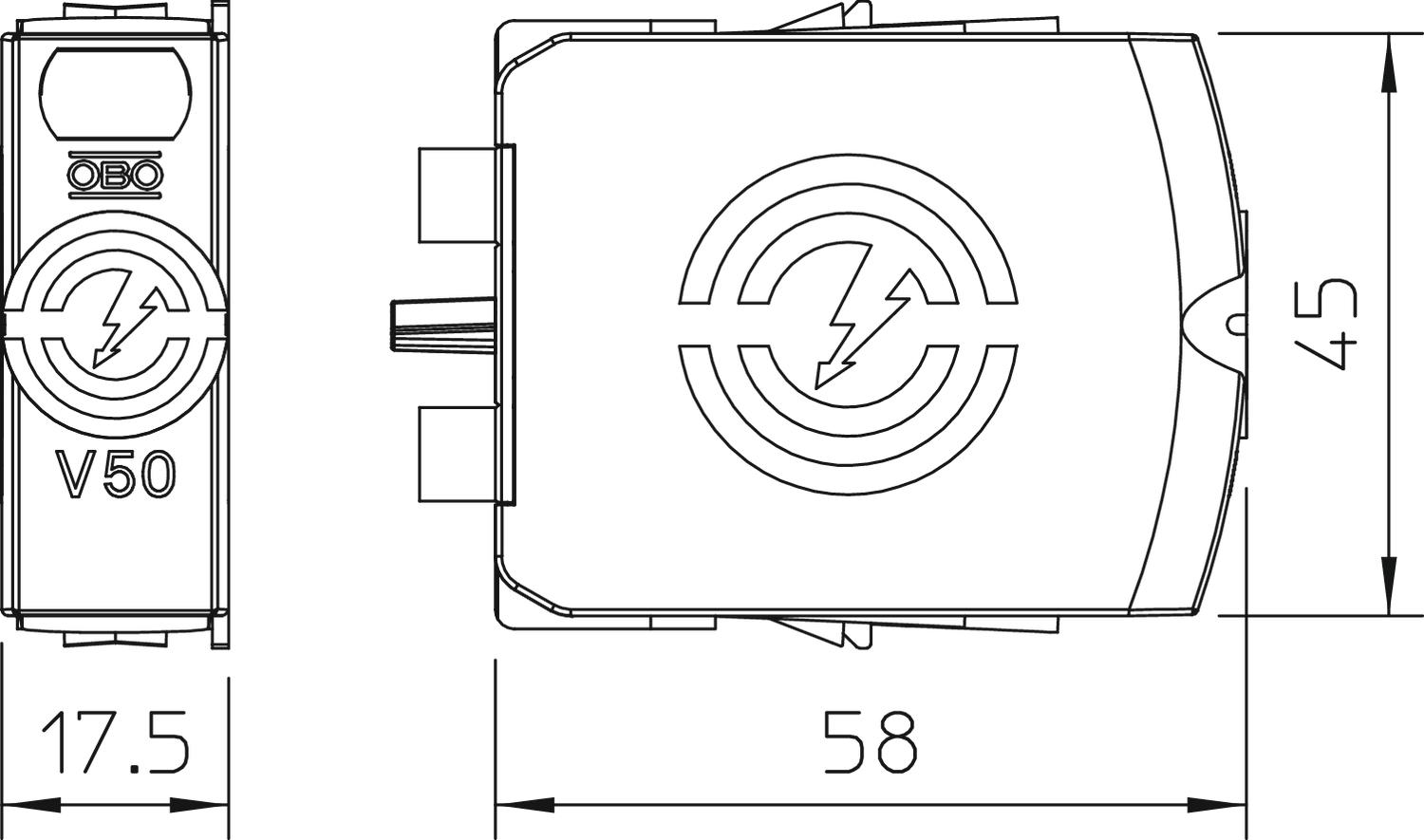

Cartuccia plug-in V50-0-280
N. art. 5093508 | EAN 4012196159598
- Descrizione prodotto
-
Descrizione prodottoCartuccia plug-in tipo 1+2
• coordinato per parafulmine secondo VDE 0185-305 (IEC 62305)
• capacità di scarica fino a 50 kA (10/350) in totale

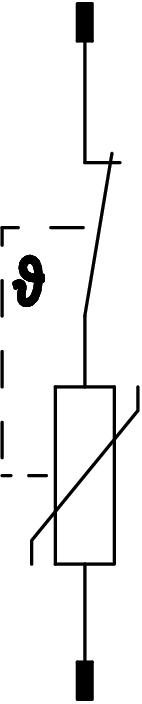

• modulare, estraibile completo di sistema di disconnessione e display ottico di funzionamento
• connessione plug-in con protezione vibrazione e codifica della tensione
• Plastica UL 94 V-0
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [L-N] 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 50 kA Dimensione 280V Distanza minima 1,5 mm Forma della rete tutti Fusibile a monte integrato no Grado di protezione IP20 Impronta CO₂ (GWP) dalla culla al cancello 0,206 kg CO₂e / 1 Pezzo Impulso di corrente da fulmine (10/350 μs) 12,5 kA Livello di protezione [L-N] ≤1,3 Massima potenza fusibile 160 A Materiale cassetta PA UL 94 V-0 Modalità di montaggio Profilato Omega 35 mm Momento torcente 4 Nm Numero di poli 1 Omologazioni VDE Protezione massima da sovracorrente in rete 160 A gL/gG Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Ottico Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM min. 0,5 mm² Sezione collegamento morsetti FM min. 21 AWG Sezione del conduttore flessibile (a filo sottile) max 2 AWG Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG SPD secondo IEC 61643-1 classe I+II SPD secondo UL 1449 Tipo 4 Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 280 V Tensione massima continuativa AC 280 V Tensione nominale AC (50 / 60 Hz) 230 V Tensione residua [L-N] @ 1 kA 0,7 kV Tensione residua [L-N] @ 12,5 kA 1 kV Tensione residua [L-N] @ 5 kA 0,8 kV Tensione TOV [L-N] - fail safe mode - 120 min 440 V Tensione TOV [L-N] - withstand mode - 5 s 335 V Versione dei poli 1 - Tutti i tipi
- Download
-
Scheda tecnica V50-0-280 / 5093508 , 0.27MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità UE V50-0-280 / 5093508 , 0.13MB , pdfREACH Dichiarazione di conformità V50-0-280 / 5093508 , 0.12MB , pdfRoHS Dichiarazione di conformità V50-0-280 / 5093508 , 0.13MB , pdfIstruzioni di montaggio CombiController V50-...-280 , 2.23MB , pdf
