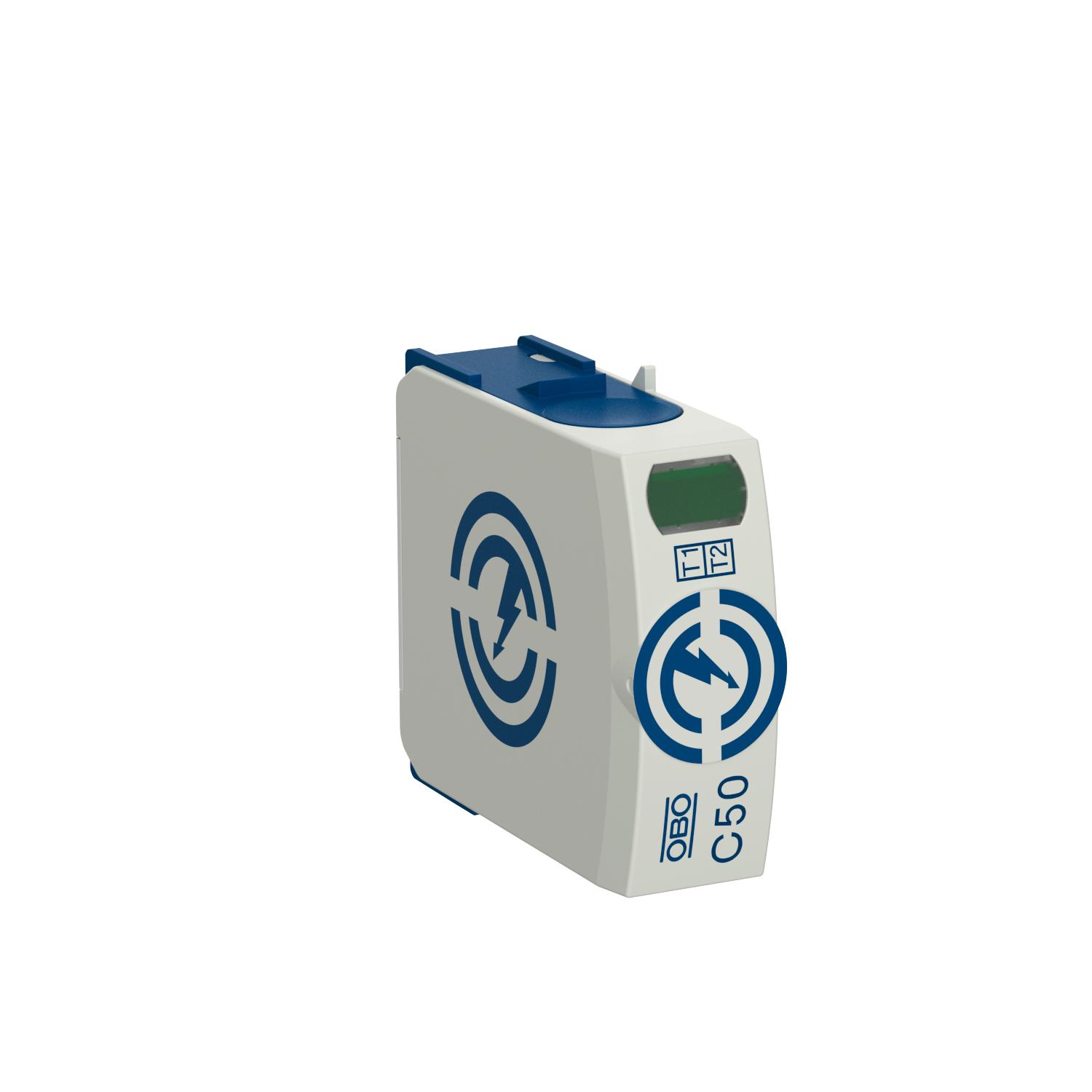

Cartuccia plug-in C50-0-255 N/PE | 255 | IP20

Cartuccia plug-in C50-0-255

N. art. 5095609 | EAN 4012196337620

N. art. / Tipo	5095609 / C50-0-255

Versione dei poli	N/PE

Tensione massima continuativa AC	255 V

Grado di protezione	IP20

Descrizione prodotto

Descrizione prodotto

Cartuccia plug-in tipo 1+2

• coordinato per parafulmine secondo VDE 0185-305 (IEC 62305)

• capacità di scarica fino a 50 kA (10/350) in totale

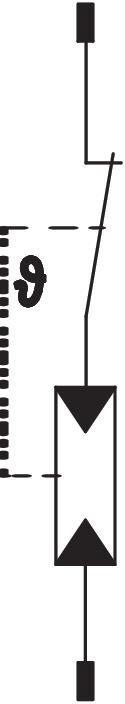

• modulare, estraibile completo di sistema di disconnessione e display ottico di funzionamento

• connessione plug-in con protezione vibrazione e codifica della tensione

• Plastica UL 94 V-0

* Completo = parte superiore e inferiore

Dati tecnici

Dati tecnici

Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Classe di prova secondo la norma EN 61643-11	Tipo 1 + 2:
Corrente nominale di dispersione (8/20 µs)	30 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	30 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	50 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	50 kA
Corrente nominale di scarica massima (8/20 μs) [N-PE]	80 kA
Dimensione	255V
Distanza minima	1,5 mm
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Fusibile a monte integrato	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350 μs)	50 kA
Impulso di corrente da fulmine (10/350) [totale]	50 kA
Materiale cassetta	PA UL 94 V-0
Modalità di montaggio	Profilato Omega 35 mm
Momento torcente	4 Nm
Numero di poli	1

Omologazioni	VDE
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	25 kA
Scarico	no
Segnalazione a distanza	no
Segnalazione sull'apparecchio	Ottico
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
SPD secondo IEC 61643-1	classe I+II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continuativa AC	255 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Versione dei poli	N/PE
