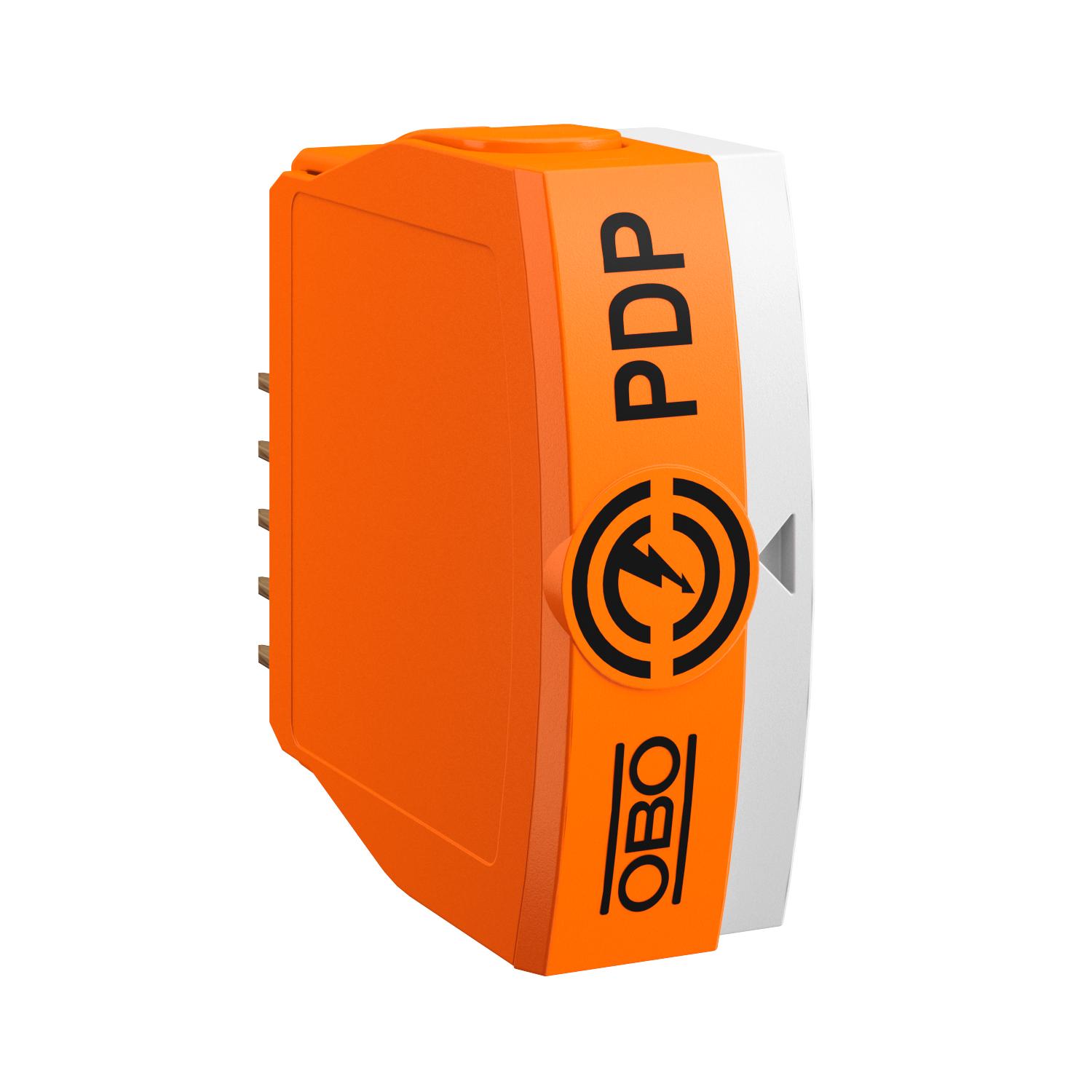

Cartuccia plug-in, 2 poli, con segnalazione ottica, 48 V
N. art. 5080428 | EAN 4012196745968
- Descrizione prodotto
-

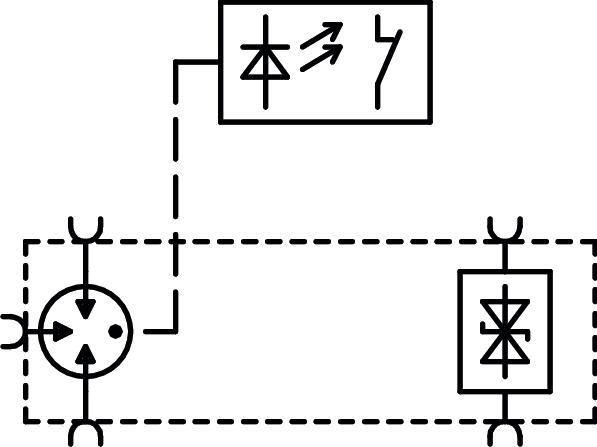

Descrizione prodottoCartuccia plug-in tipo 1+2/D1+C2 per protezione linee dati
• Dispositivo di protezione per sistemi multicoppia
• Range frequenza fino a 100 MHz
• Larghezza di montaggio ridotta 12,5 mm
• Con segnalazione ottica e possibilità di segnalazione a distanza
-
- Dati tecnici
-

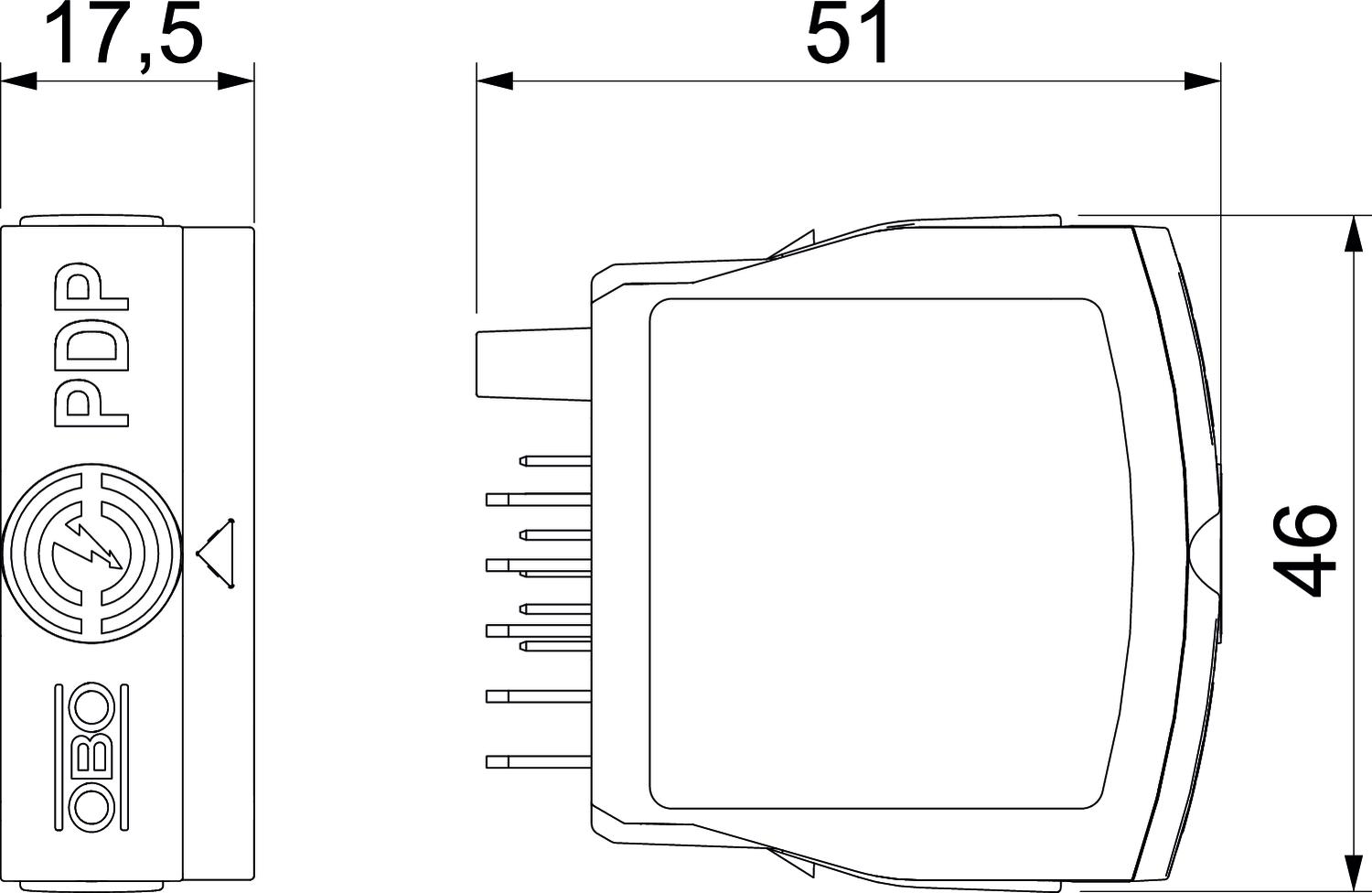

Misure
Altezza 46 mm Attenuazione d’inserimento (insertion loss) ≤3 dB Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Collegamento schermo sì Corrente di carico nominale AC 0,425 A Corrente di carico nominale DC 0,6 A Corrente di scarica nominale In secondo C2 (totale) 20 kA Corrente impulsiva 2,5 kA Corrente nominale di dispersione (8/20 µs) 10 kA Corrente nominale di scarica totale (10/350) 2,5 kA Corrente nominale di scarica totale (8/20) 20 kA Dimensione 48V Frequenza limite 100 MHz Grado di protezione IP20 Kategorie Tipo 1+2 / D1+C2 Larghezza 17,5 mm Livello di protezione (filo-filo) ≤30 pF Livello di protezione (filo-terra) ≤30 pF LPZ 0→2 Lunghezza 51 mm Messa a terra con: Cavo di connessione/profilato Montaggio ingresso / uscita Accessori Norma di prova IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo 10 kV / 5 kA Resistenza alla corrente impulsiva filo-terra 10 kV / 5 kA Resistenza di serie per filo 1,2 Ω ± 5% Resistenza longitudinale 1.2 ± 5% Schermatura diretto Segnalazione sull'apparecchio Nessuna Sezione attacco a più fili max 2,5 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 1,5 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 2,5 mm² Sezione attacco rigida min. 0,14 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-1 classe I+II SPD secondo IEC 61643-21 Classe I+II / D1+C2 Tensione massima continuativa AC 37 V Tensione massima continuativa DC 52 V - Tutti i tipi
