Canalina SKSU 110 FT 3000 | 400 | 1,5 | no | Acciaio | zincato a caldo per immersione

Canalina SKSU 110 FT

N. art. 6064922 | EAN 4012195069690

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

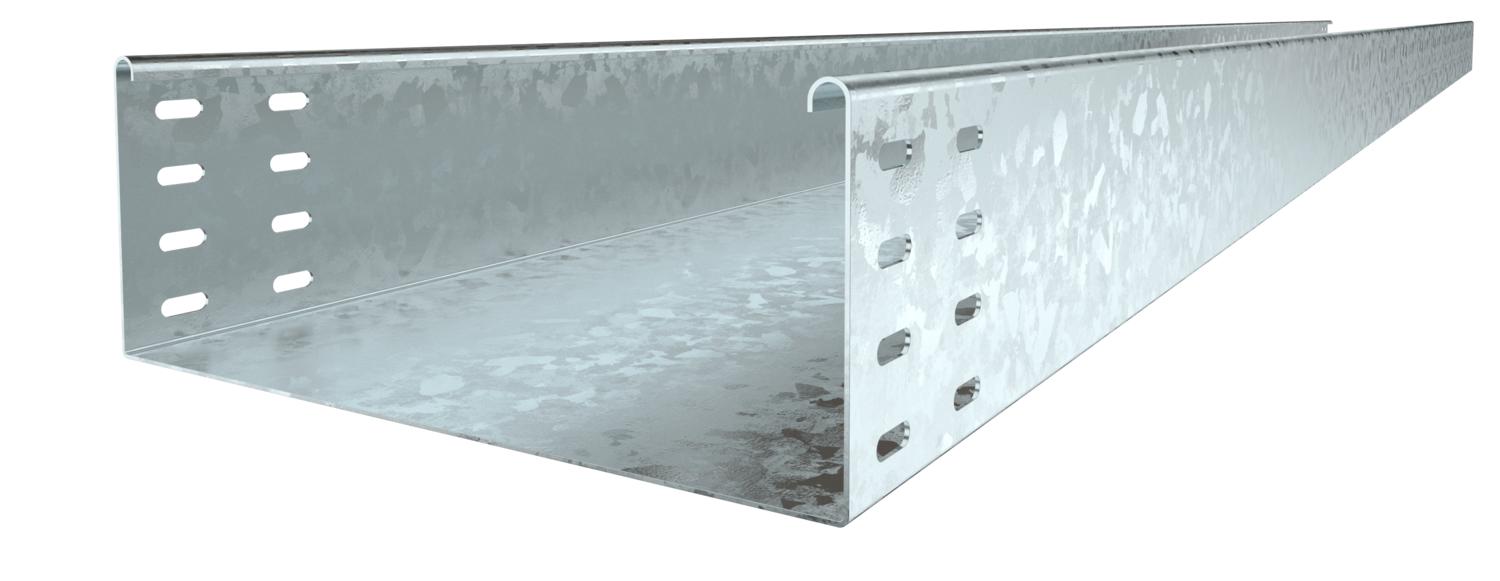

SKSU 110 = Sistema di passerelle portacavi pesante, non forato, con bordo di altezza pari a 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Altezza	4 in
Colore	zinc
Con parte superiore	no
Dimensione	110x400x3000
Dimensione B	400 mm
Dimensioni	110 x 400
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no

Impronta CO₂ (GWP) dalla culla al cancello	17,116 kg CO₂e / 1 Metro
Larghezza	400 mm
Larghezza	16 in
Lunghezza	10 ft
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	43800 mm²
Sezione utile	438 cm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSU 110

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064795	m	3 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064833	m	3 m
SKSU 130 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064884	m	3 m
SKSU 140 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064922	m	3 m
SKSU 150 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064965	m	3 m
SKSU 155 FT	3000 mm	550 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6064973	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto longitudinale e angolare 110 FT	RLVL 110 FT	6067913	Pezzo	10 Pezzo
Giunto di base DD	SSLB 400 DD	7070322	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m
Curva di 45° 110 FT	RB 45 140 FT	6036336	Pezzo	1 Pezzo
Curva di 90° 110 FT	RB 90 140 FT	6036838	Pezzo	1 Pezzo
Curva ad angolazione regolabile 110 FT	RB W 140 FT	6037328	Pezzo	1 Pezzo
Derivazione laterale 110 FT	RAA 140 FT	6042259	Pezzo	1 Pezzo
Raccordo a T 110 FT	RT 140 FT	6038328	Pezzo	1 Pezzo
Derivazione a croce 110 FT	RK 140 FT	7027457	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 400 DD	6052715	m	3 m
Separatore 110 DD	TSG 110 DD	6062335	m	3 m
Curva 45° 110 FT	RB 45 140 FT	7068409	Pezzo	1 Pezzo
Curva 90° 110 FT	RB 90 140 FT	7127413	Pezzo	1 Pezzo
