Nota: Articolo fuori produzione. Alternativa disponibile: 6059308 / Canalina MKS-Magic® 85 non forata FS

Canalina MKSU 85 FS 3000 | 100 | 1 | no | Acciaio | zincato in continuo

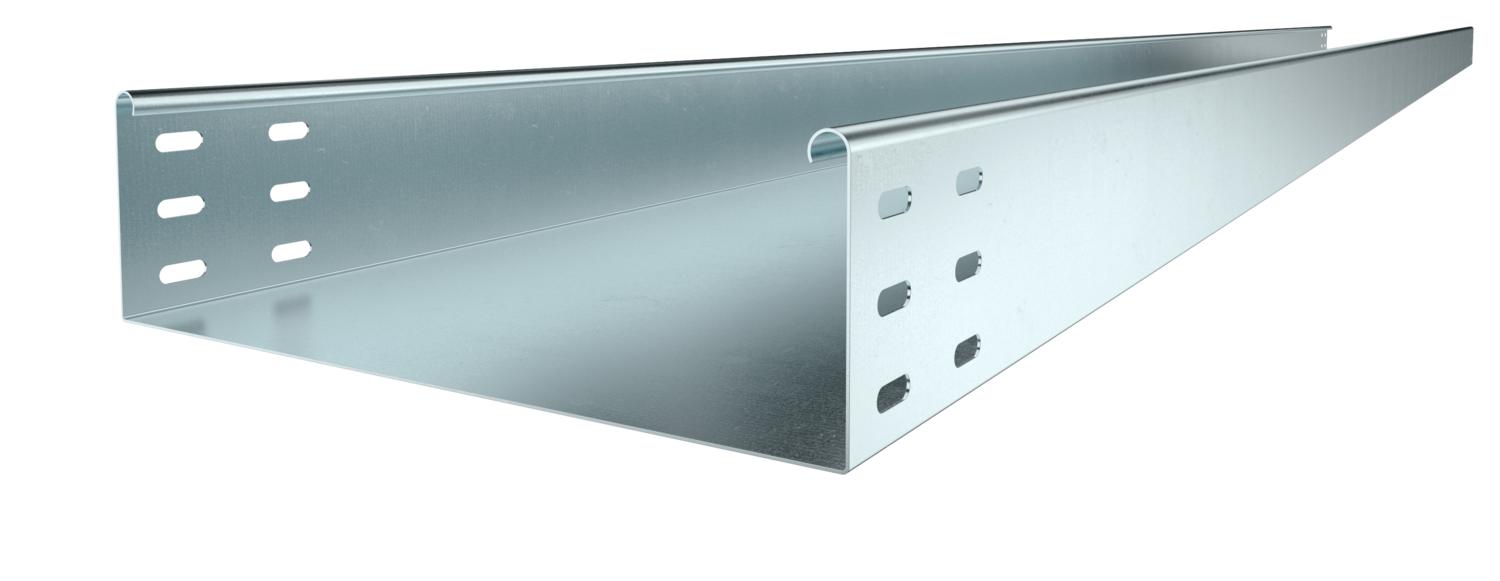

Canalina MKSU 85 FS

N. art. 6063312 | EAN 4012195805984

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

MKSU 85 = Sistema di passerella medio-pesante con bordo di altezza pari a 85 mm.
Schermatura elettromagnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	85 mm
Colore	zinco
Con parte superiore	no
Dimensione	85x100x3000
Dimensione B	100 mm
Dimensioni	85x100
Distanza tra gli appoggi 1,5 m	1,75 kN/m
Distanza tra gli appoggi 1,75 m	1,4 kN/m
Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no

Impronta CO₂ (GWP) dalla culla al cancello	5,336 kg CO₂e / 1 Metro
Larghezza	100 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	83 cm²
Sezione utile	8300 mm²
Spessore lamiera	1 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione canalina tipo MKSU 85

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKSU 810 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	6063312	m	3 m
MKSU 820 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	6063314	m	3 m
MKSU 830 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	6063330	m	3 m
MKSU 840 FS	3000 mm	400 mm	1 mm	no	Acciaio	zincato in continuo	6063332	m	3 m
MKSU 850 FS	3000 mm	500 mm	1 mm	no	Acciaio	zincato in continuo	6063334	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto longitudinale e angolare FS	RLVL 85 FS	6067123	Pezzo	10 Pezzo
Giunto di base FS	SSLB 100 FS	7070205	Pezzo	20 Pezzo
Curva di 45° 85 FS	RB 45 810 FS	6036200	Pezzo	1 Pezzo
Curva di 90° 85 FS	RB 90 810 FS	6036700	Pezzo	1 Pezzo
Curva ad angolazione regolabile 85 FS	RB W 810 FS	6037200	Pezzo	1 Pezzo
Derivazione laterale 85 FS	RAA 810 FS	6042131	Pezzo	1 Pezzo
Raccordo a T 85 FS	RT 810 FS	6038210	Pezzo	1 Pezzo
Derivazione a croce 85 FS	RK 810 FS	7027331	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 100 FS	6052096	m	3 m
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
Curva 45° 85 FS	RB 45 810 FS	7000472	Pezzo	1 Pezzo
Curva 90° 85 FS	RB 90 810 FS	7001762	Pezzo	1 Pezzo
