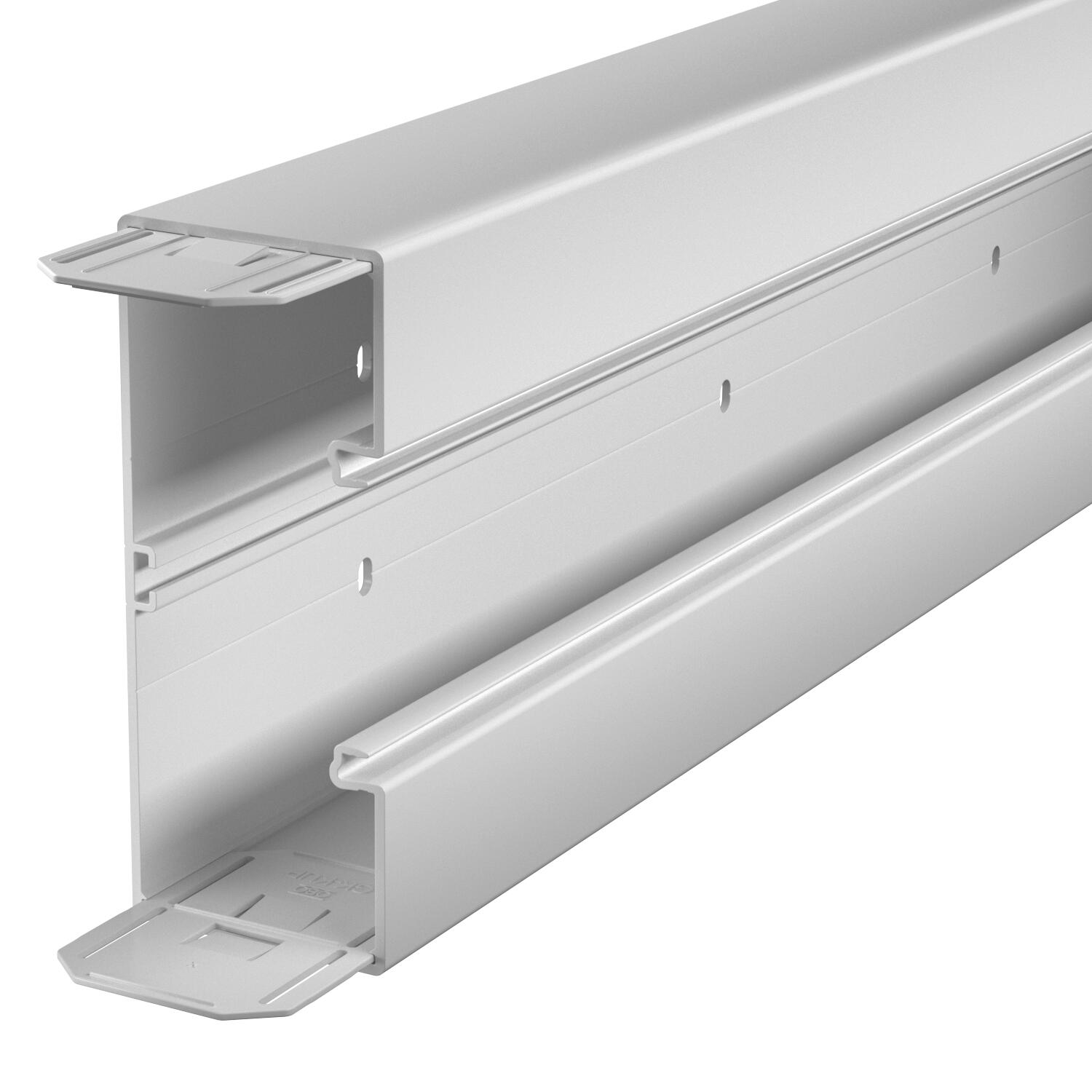

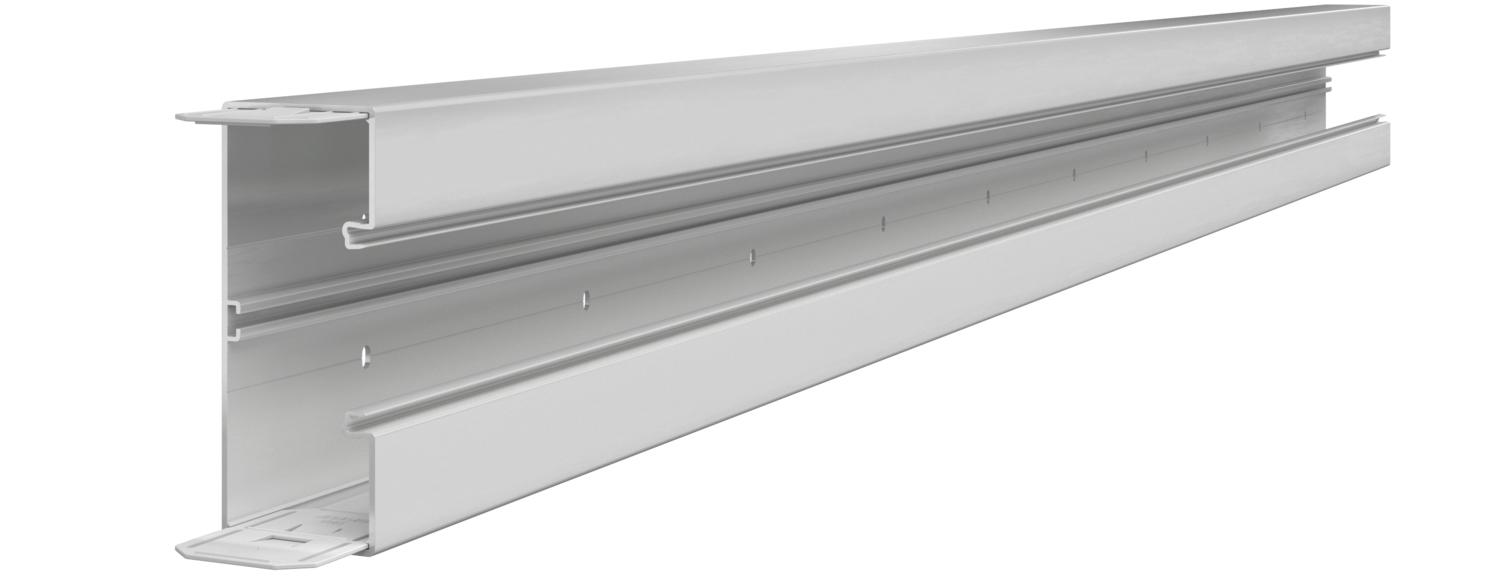

Canale porta apparecchi Rapid 80, base 70 mm, altezza 170 mm 2000 | grigio chiaro; RAL 7035

Canale porta apparecchi Rapid 80, base 70 mm, altezza 170 mm

N. art. 6274702 | EAN 4012195657064

N. art. / Tipo

Lunghezza	2000 mm

Colore

Descrizione prodotto

Descrizione prodotto

Canale porta apparecchi GK in polivinilcloruro privo di piombo, indicato per il montaggio a parete o su mensole a parete. Il fissaggio avviene per mezzo di un foro di regolazione sul condotto. Il canale per incasso apparecchi GK dispone di un profilato a C sulla base per il montaggio di un separatore in plastica. Nelle scatola porta apparecchi della serie 71GD... possono essere montate tutte le gamme prodotti di interruttori con anello portante e staffa di supporto nonché gli apparecchi Modulo 45. L'apertura del sistema è pari a 76,5 mm. Per ogni lato lungo del canale è premontato un giunto di accoppiamento. Il coperchio deve essere ordinata separatamente.
La parte superiore deve essere ordinata separatamente.
Gli elementi superiori devono essere ordinati separatamente.

Dati tecnici

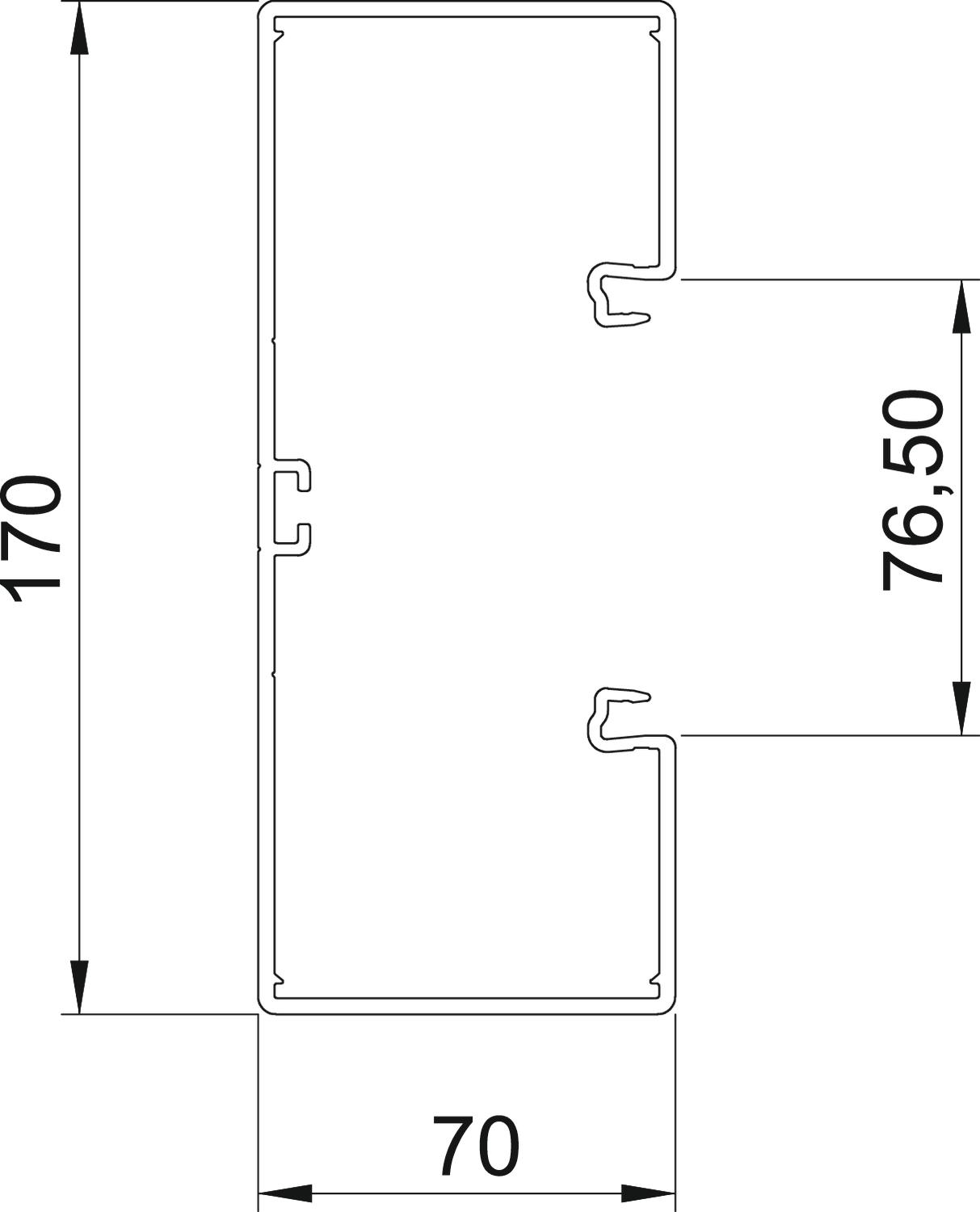

Misure

Altezza	70 mm
Colore	grigio chiaro; RAL 7035
Coperchio in dotazione	no
Dimensione	70x170x2000
Fascetta fermacavo	no
Forma rettangolare	sì
Foro di montaggio nel pavimento	sì
Giunto per canali	sì
Grado di protezione	IP30
Grado di protezione IK-Code	IK08
Impronta CO₂ (GWP) dalla culla al cancello	2,967 kg CO₂e / 1 Metro
Larghezza	170 mm
Larghezza della parte superiore	76,5 mm
Lunghezza	2000 mm

Materiale	Polivinilcloruro
Numero delle parti superiori	1
Numero di pareti divisorie ad incastro	1
Pellicola protettiva	sì
Perforazione di base	con foratura pavimento
Priva di alogeni	no
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-15 °C
Sezione utile	10100 mm²
Simmetrico	sì
Tipo di montaggio delle parti superiori	collocato internamente
Trattamento antibatterico	no
Versione parete posteriore (lato interno)	Profilo C continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Colore	N. art.	Quantità	Conf.
GK-70170RW	2000 mm	bianco; RAL 9010	6274700	m	2 m
GK-70170CW	2000 mm	bianco crema; RAL 9001	6274701	m	2 m
GK-70170LGR	2000 mm	grigio chiaro; RAL 7035	6274702	m	2 m
GK-70170GR	2000 mm	grigio pietra; RAL 7030	6274706	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Scatola incasso apparecchi 71GD6, 1 modulo	71GD6	6288610	Pezzo	5 Pezzo
Scarico trazione 7ZE	7ZE	6288790	Pezzo	50 Pezzo
Coperchio canale, liscio	GK-OTGLGR	6278682	m	2 m

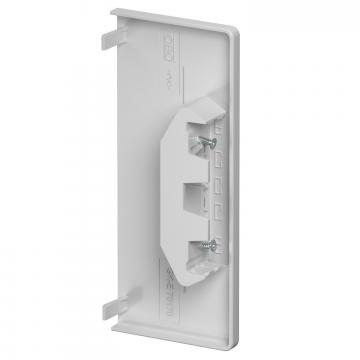

Elemento terminale, per canale porta apparecchi Rapid 80 tipo 70170	GK-E70170LGR	6274772	Pezzo	1 Pezzo
Separatore GK-TW70	GK-TW70	6274900	m	2 m

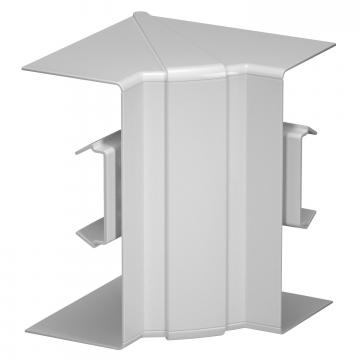

Angolo interno variabile, per canale porta apparecchi Rapid 80 tipo 70170	GK-IH70170LGR	6274642	Pezzo	1 Pezzo

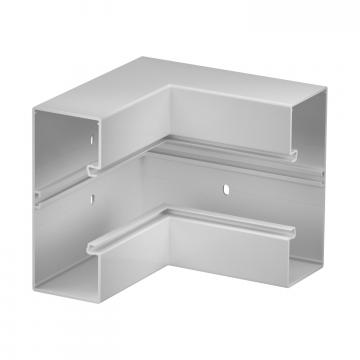

Angolo interno, per canale porta apparecchi Rapid 80 tipo GK-70170	GK-I70170LGR	6274742	Pezzo	1 Pezzo

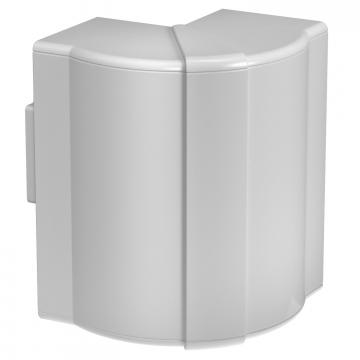

Angolo esterno variabile, per canale porta apparecchi Rapid 80 tipo 70170	GK-AH70170LGR	6274612	Pezzo	1 Pezzo

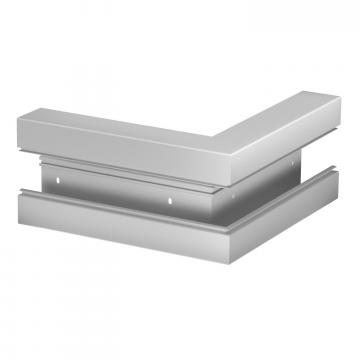

Angolo esterno, per canale porta apparecchi Rapid 80 tipo GK-70170	GK-A70170LGR	6274712	Pezzo	1 Pezzo
Coperchio angolo esterno, liscio	GK-OTGALGR	6274792	Pezzo	1 Pezzo

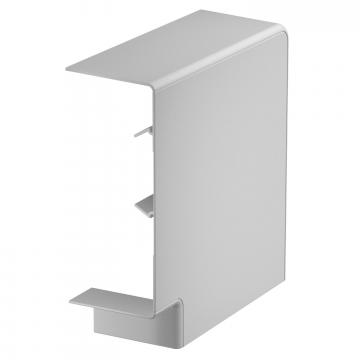

Coperchio angolo piano, per canale porta apparecchi Rapid 80 tipo 70170	GK-FH70170LGR	6274622	Pezzo	1 Pezzo

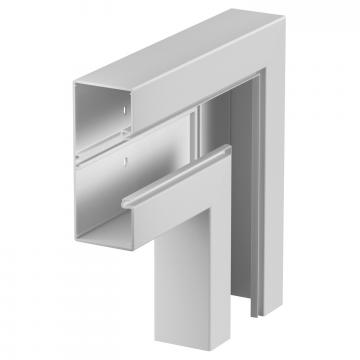

Curva piana, per canale porta apparecchi Rapid 80 tipo GK-70170	GK-F70170LGR	6274722	Pezzo	1 Pezzo
Coperchio curva piana, liscio	GK-OTGFLGR	6274492	Pezzo	1 Pezzo

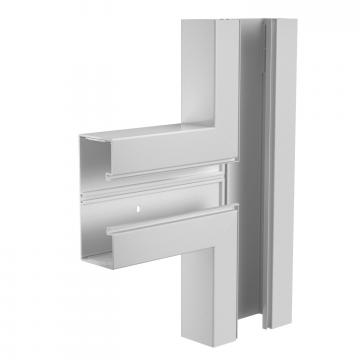

Derivazione a T, per canale porta apparecchi Rapid 80, tipo GK-70170	GK-T70170LGR	6274762	Pezzo	1 Pezzo
Morsetto di fissaggio per canale KL80A	KL80A	6288640	Pezzo	20 Pezzo
