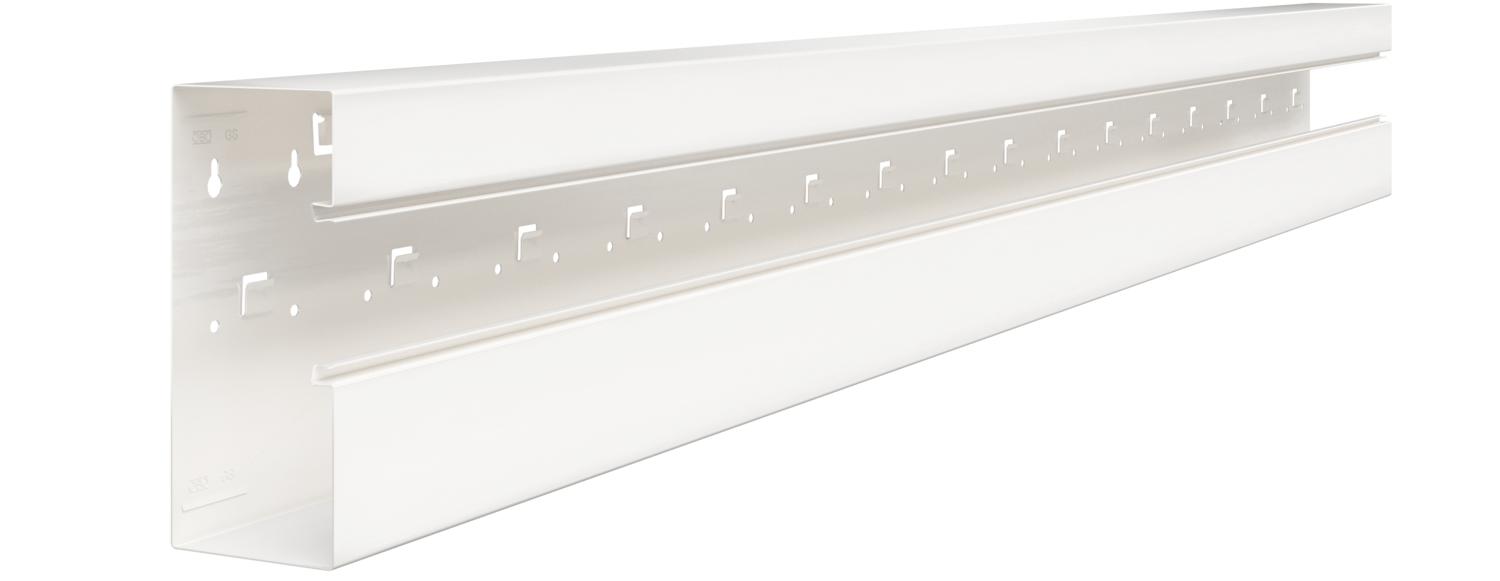

Canale incasso apparecchi Rapid 80, ampiezza canale 210, altezza canale 90, asimmetrico 2000

Canale incasso apparecchi Rapid 80, ampiezza canale 210, altezza canale 90, asimmetrico

N. art. 6278100 | EAN 4012195664109

N. art. / Tipo	6278100 / GS-A90210RW

Lunghezza	2000 mm

Descrizione prodotto

Descrizione prodotto

Canale per incasso apparecchi GS indicato per il montaggio diretto a parete o su mensole di fissaggio. Il canale per incasso apparecchi GS dispone di linguette a scatto a contatto autonomo per il montaggio di un separatore in lamiera di acciaio. L'equipotenzialità tra gli elementi inferiori del canale viene garantita dal giunto. La misura di protezione e la compensazione equipotenziale tra l'elemento superiore e quello inferiore viene garantita dalla copertura brevettata del condotto a conduzione autonoma. L'apertura di sistema è di 76,5 mm utili. Il coperchio deve essere ordinata separatamente.

Su richiesta possono essere realizzate anche elementi inferiori e superiori del canale con lunghezze differenti, fino a 3000 mm, e anche altri colori RAL. Le superfici a vista dei canali di incasso apparecchi verniciati sono laminate.

Dati tecnici

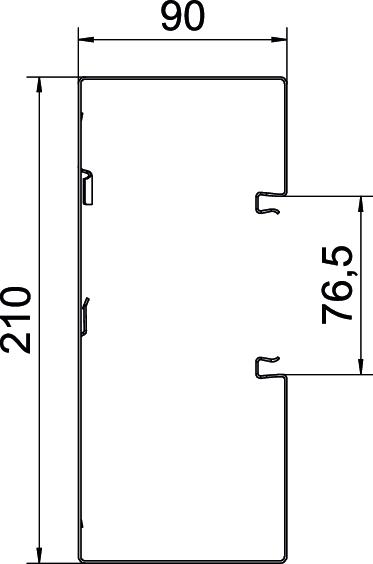

Misure

Altezza	90 mm
Colore	bianco; RAL 9010
Coperchio in dotazione	no
Dimensione	90x210x2000
Fascetta fermacavo	no
Forma rettangolare	sì
Foro di montaggio nel pavimento	sì
Giunto per canali	no
Grado di protezione	IP30
Grado di protezione IK-Code	IK10
Impronta CO₂ (GWP) dalla culla al cancello	0,389 kg CO₂e / 1 Metro
Larghezza	210 mm
Larghezza della parte superiore	76,5 mm
Lunghezza	2000 mm

Materiale	Acciaio
Numero delle parti superiori	1
Numero di pareti divisorie ad incastro	1
Pellicola protettiva	sì
Perforazione di base	con foratura pavimento
Priva di alogeni	sì
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-25 °C
Sezione utile	16850 mm²
Simmetrico	no
Tipo di montaggio delle parti superiori	collocato internamente
Trattamento antibatterico	no
Versione parete posteriore (lato interno)	con alette di bloccaggio

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
GS-A90210RW	2000 mm	6278100	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto GS-KUP90	GS-KUP90	6277294	VPE	1 VPE
Scatola incasso apparecchi 71GD6, 1 modulo	71GD6	6288610	Pezzo	5 Pezzo
Scarico trazione 7ZE	7ZE	6288790	Pezzo	50 Pezzo
Coperchio in lamiera d'acciaio	GS-OTRW	6279850	m	2 m
Graffa di bloccaggio RKV3V	RKV3V	6288700	Pezzo	20 Pezzo
Coprigiunzione, altezza canale 90 mm	G-SVS90210RW	6279788	Pezzo	1 Pezzo
Elemento terminale, per canale di incasso apparecchi Rapid 80 tipo GS-90210	GS-E90210RW	6278170	Pezzo	1 Pezzo
Separatore GS-TW90	GS-TW90	6277095	m	2 m

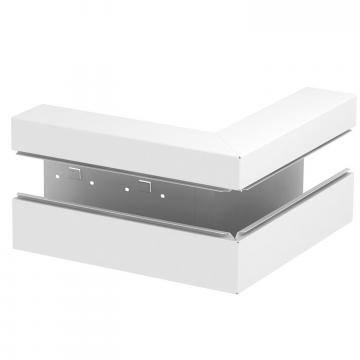

Angolo esterno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-S90210	GS-AA90210RW	6278110	Pezzo	1 Pezzo
Elemento superiore angolo esterno in lamiera di acciaio	GS-OTARW	6279870	Pezzo	1 Pezzo

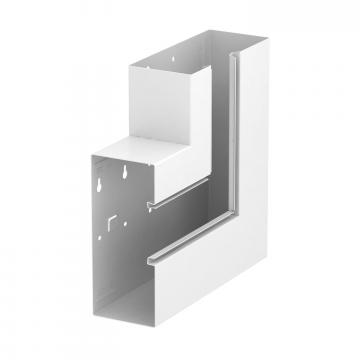

Curva piana, asimmetrica, in salita, per canale incasso apparecchi Rapid 80 tipo GS-A90210	GS-AFS90210RW	6278120	Pezzo	1 Pezzo

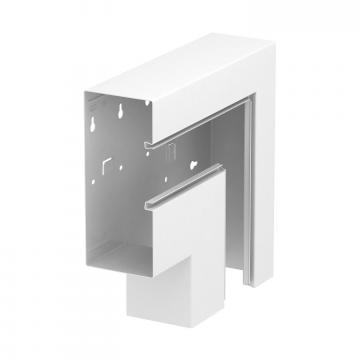

Curva piana, asimmetrica, in discesa, per canale incasso apparecchi Rapid 80 tipo GS-A90210	GS-AFF90210RW	6278130	Pezzo	1 Pezzo
Elemento superiore della curva piana in lamiera di acciaio	GS-OTFRW	6279860	Pezzo	1 Pezzo

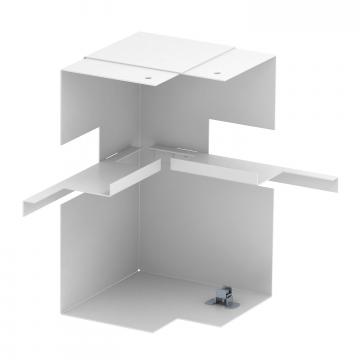

Angolo interno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-S90210	GS-AI90210RW	6278140	Pezzo	1 Pezzo

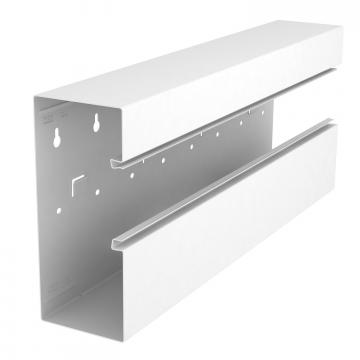

Raccordo a T, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-A90210	GS-AT90210RW	6278160	Pezzo	1 Pezzo
Morsetto di fissaggio per canale KL80A	KL80A	6288640	Pezzo	20 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo
