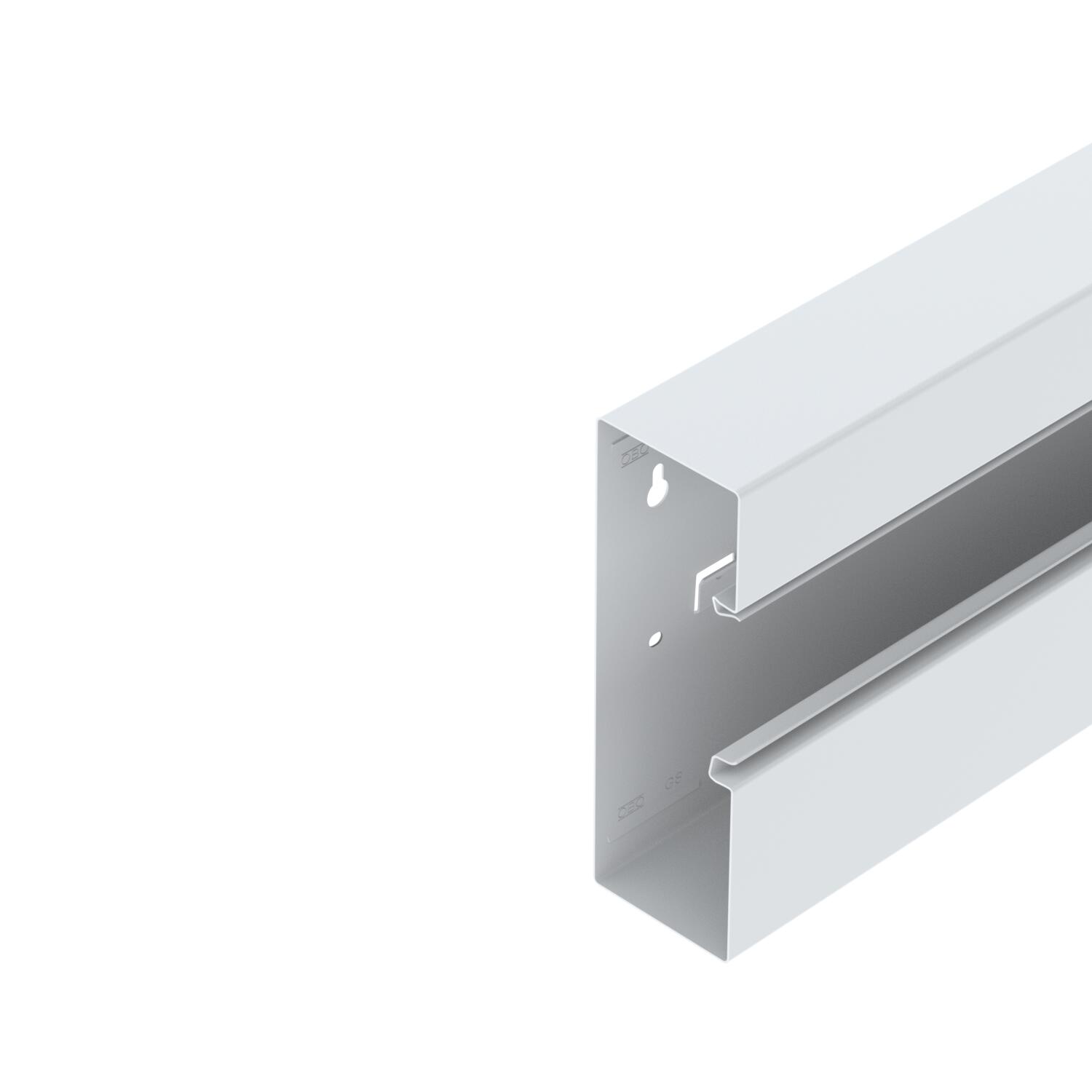

Canale incasso apparecchi Rapid 80, ampiezza canale 210, altezza canale 70, asimmetrico 2000

Canale incasso apparecchi Rapid 80, ampiezza canale 210, altezza canale 70, asimmetrico

N. art. 6278000 | EAN 4012195663744

N. art. / Tipo	6278000 / GS-A70210RW

Lunghezza	2000 mm

Descrizione prodotto

Descrizione prodotto

Canale per incasso apparecchi GS indicato per il montaggio diretto a parete o su mensole di fissaggio. Il canale per incasso apparecchi GS dispone di linguette a scatto a contatto autonomo per il montaggio di un separatore in lamiera di acciaio. L'equipotenzialità tra gli elementi inferiori del canale viene garantita dal giunto. La misura di protezione e la compensazione equipotenziale tra l'elemento superiore e quello inferiore viene garantita dalla copertura brevettata del condotto a conduzione autonoma. L'apertura di sistema è di 76,5 mm utili. Il coperchio deve essere ordinata separatamente.

Su richiesta possono essere realizzate anche elementi inferiori e superiori del canale con lunghezze differenti, fino a 3000 mm, e anche altri colori RAL. Le superfici a vista dei canali di incasso apparecchi verniciati sono laminate.

Dati tecnici

Misure

Altezza	70 mm
Colore	bianco; RAL 9010
Coperchio in dotazione	no

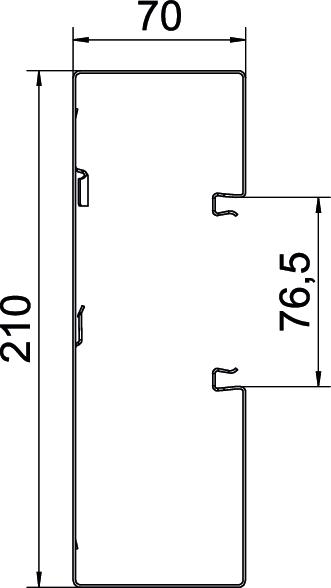

Dimensione	70x210x2000
Fascetta fermacavo	no
Forma rettangolare	sì
Foro di montaggio nel pavimento	sì
Giunto per canali	no
Grado di protezione	IP30
Grado di protezione IK-Code	IK10
Impronta CO₂ (GWP) dalla culla al cancello	0,32 kg CO₂e / 1 Metro
Larghezza	210 mm
Larghezza della parte superiore	76,5 mm
Lunghezza	2000 mm

Materiale	Acciaio
Numero delle parti superiori	1
Numero di pareti divisorie ad incastro	1
Pellicola protettiva	sì
Perforazione di base	con foratura pavimento
Priva di alogeni	sì
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-25 °C
Sezione utile	12700 mm²
Simmetrico	no
Tipo di montaggio delle parti superiori	collocato internamente
Trattamento antibatterico	no
Versione parete posteriore (lato interno)	con alette di bloccaggio

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
GS-A70210RW	2000 mm	6278000	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Giunto GS-KUP70	GS-KUP70	6277290	VPE	1 VPE
Scatola incasso apparecchi 71GD6, 1 modulo	71GD6	6288610	Pezzo	5 Pezzo
Scarico trazione 7ZE	7ZE	6288790	Pezzo	50 Pezzo
Coperchio in lamiera d'acciaio	GS-OTRW	6279850	m	2 m
Graffa di bloccaggio RKV3V	RKV3V	6288700	Pezzo	20 Pezzo
Coprigiunzione, altezza canale 70 mm	G-SVS70210RW	6279772	Pezzo	1 Pezzo
Elemento terminale, per canale di incasso apparecchi Rapid 80 tipo GS-70210	GS-E70210RW	6278070	Pezzo	1 Pezzo
Separatore GS-TW70	GS-TW70	6277090	m	2 m

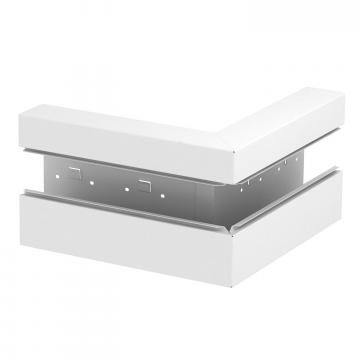

Angolo esterno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-S70210	GS-AA70210RW	6278010	Pezzo	1 Pezzo
Elemento superiore angolo esterno in lamiera di acciaio	GS-OTARW	6279870	Pezzo	1 Pezzo

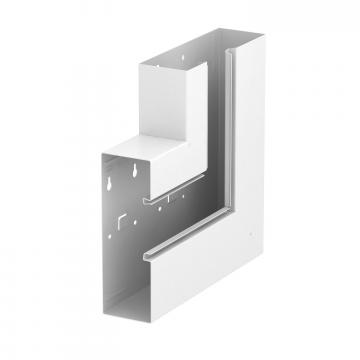

Curva piana, asimmetrica, in salita, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AFS70210RW	6278020	Pezzo	1 Pezzo

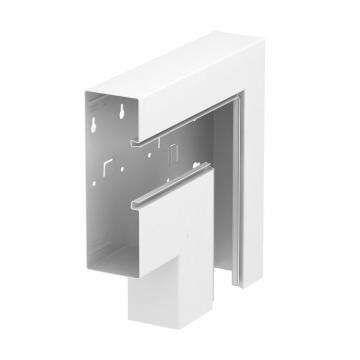

Curva piana, asimmetrica, in discesa, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AFF70210RW	6278030	Pezzo	1 Pezzo
Elemento superiore della curva piana in lamiera di acciaio	GS-OTFRW	6279860	Pezzo	1 Pezzo

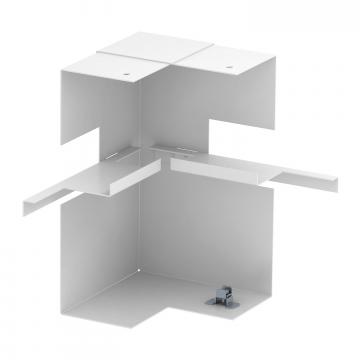

Angolo interno, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-S70210	GS-AI70210RW	6278050	Pezzo	1 Pezzo

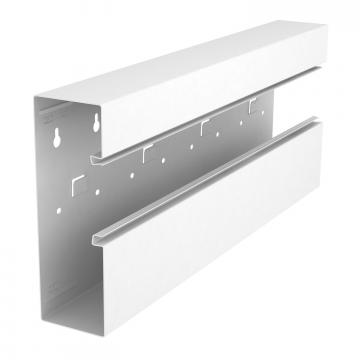

Raccordo a T, asimmetrico, per canale incasso apparecchi Rapid 80 tipo GS-A70210	GS-AT70210RW	6278060	Pezzo	1 Pezzo
Morsetto di fissaggio per canale KL80A	KL80A	6288640	Pezzo	20 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo
