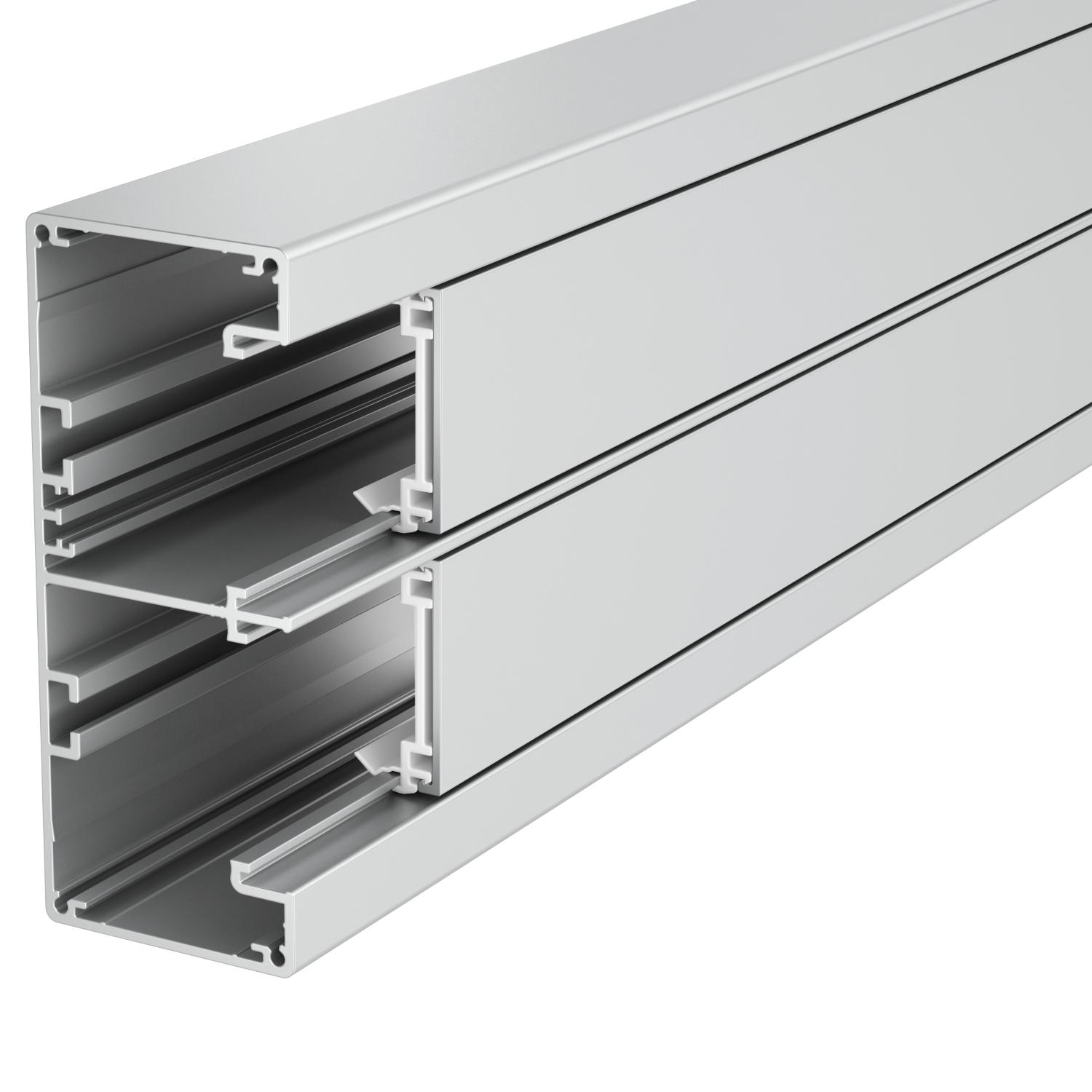

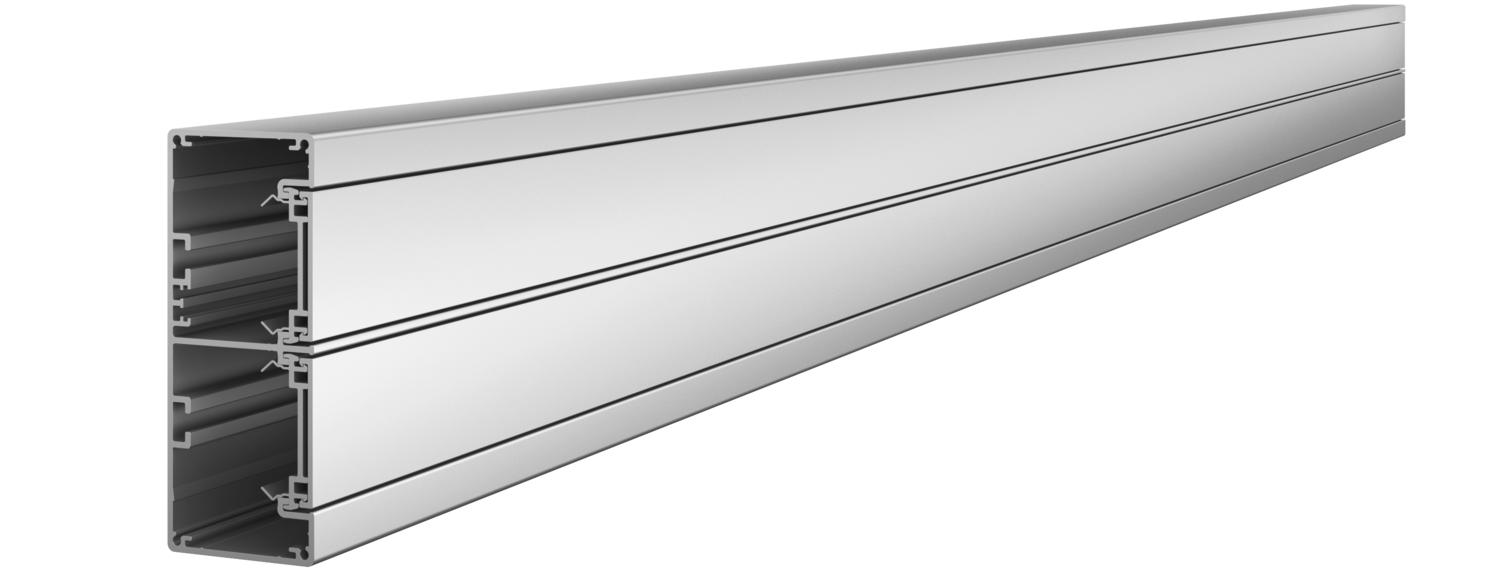

Canale incasso apparecchi Rapid 45-2, ampiezza canale 130, altezza canale 53
N. art. 6112503 | EAN 4012196418251
- Descrizione prodotto
-
Descrizione prodotto
Il canale incasso apparecchi in alluminio completo consiste di un elemento inferiore e un elemento superiore. La parte inferiore è senza foratura alla base.
Avvertenza:
con canali per incasso apparecchi anodizzati e accessori in alluminio è possibile riscontrare alcune lievi differenze di colore, dovute alla dispersione ammessa, riconducibile al materiale o alla lavorazione (secondo DIN 17 611). Apparecchi da incasso di dimensioni 45mm possono essere agganciati direttamente. Se si utilizzano pezzi stampati di copertura in PC/ABS potrebbero verificarsi differenze nelle tonalità a causa dei diversi materiali.
-
- Dati tecnici
-
Dati tecnici
Coperchio in dotazione sì Dimensione 53x130x2000 Fascetta fermacavo no Forma rettangolare sì Foro di montaggio nel pavimento no Giunto per canali no Grado di protezione IP30 Grado di protezione IK-Code IK10 Larghezza della parte superiore 45 mm Larghezza della parte superiore 2 45 mm Materiale Alluminio Numero delle parti superiori 2 Numero di pareti divisorie ad incastro 2 Pellicola protettiva sì Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -15 °C Sezione utile 4900 mm² Simmetrico sì Super- ficie anodizzato Tipo di montaggio delle parti superiori collocato internamente Trattamento antibatterico no Versione parete posteriore (lato interno) Profilo C continuo Misure

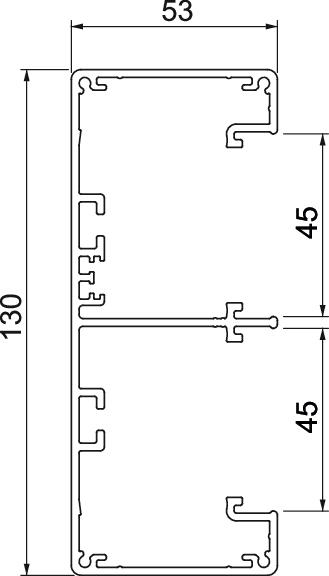

Altezza 53 mm Larghezza 130 mm Lunghezza 2000 mm - Tutti i tipi
-
Accessori
- Download
-
Scheda tecnica GA-53130EL / 6112503 , 0.24MB , pdfDichiarazione di conformità GA-53130EL / 6112503 , 0.17MB , pdfDichiarazione di conformità UK GA-53130EL / 6112503 , 0.14MB , pdfREACH Dichiarazione di conformità GA-53130EL / 6112503 , 0.27MB , pdfRoHS Dichiarazione di conformità GA-53130EL / 6112503 , 0.28MB , pdfPer questo prodotto non sono disponibili voci di capitolato
Connettore canale e copertura giunti

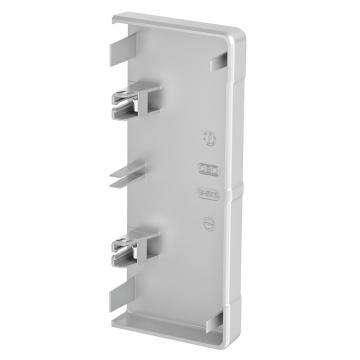

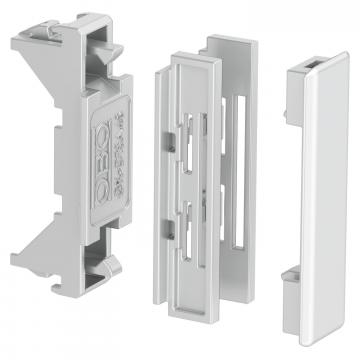

Elemento terminale, per canale incasso apparecchi Rapid 45-2 tipo GK-53130

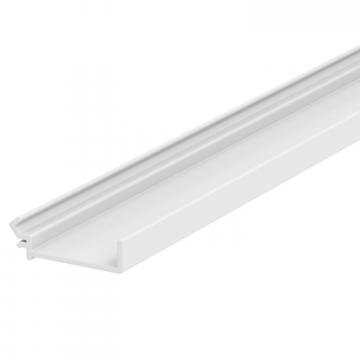

Separatore GK-TW53
Angolo esterno, per canale incasso apparecchi Rapid 45-2 tipo GA-53130

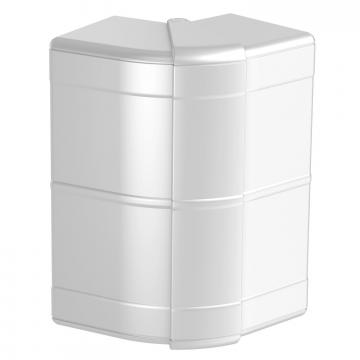

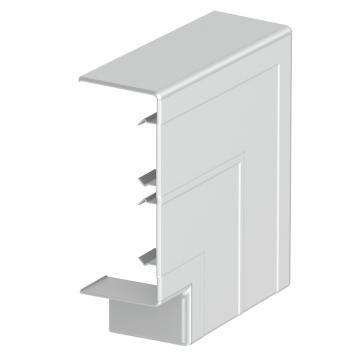

Calotta angolo esterno, per canale incasso apparecchi Rapid 45-2 tipo GK-53130

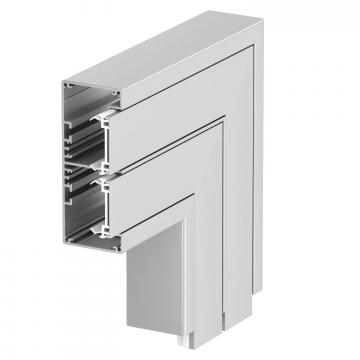

Angolare piatto, per canale incasso apparecchi Rapid 45-2 tipo GA-53130
Calotta curva piana, per canale incasso apparecchi Rapid 45-2 tipo GK-53130

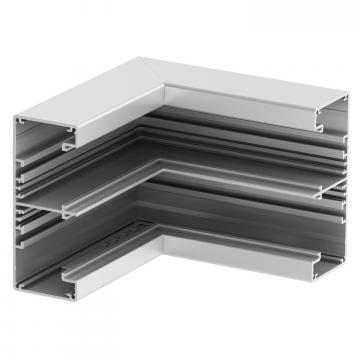

Angolo interno, per canale incasso apparecchi Rapid 45-2 tipo GA-53130

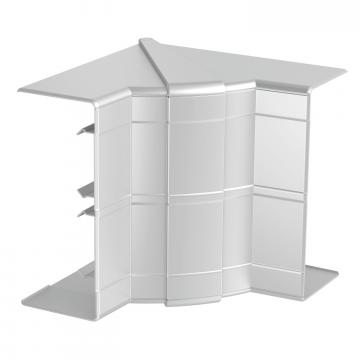

Calotta angolo interno, per canale incasso apparecchi Rapid 45-2 tipo GK-53130

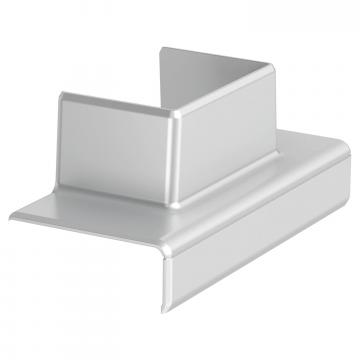

Adattatore raccordo a T, per canale incasso apparecchi Rapid 45-2 tipo GK-53130

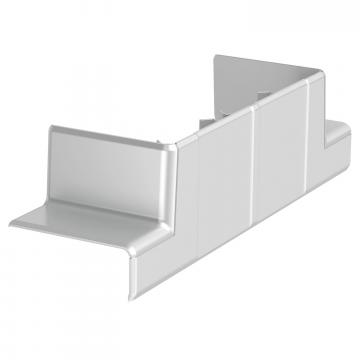

Adattatore raccordo a T su WDK 40060

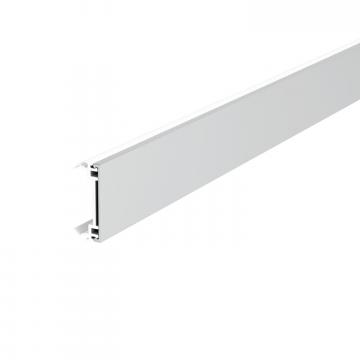

Parte superiore, per canale incasso apparecchi Rapid 45-2

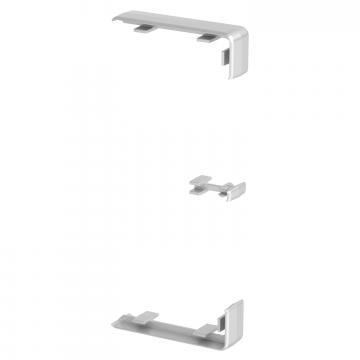

Coprigiunzione elemento superiore
Morsetto per conduttore di terra PE
