Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 120 mm, bianco puro 2000 | 200 | 120 | bianco; RAL 9010

Canale con tessuto antincendio PYROLINE® Rapid PLM, altezza 120 mm, bianco puro

N. art. 7218014 | EAN 4012197351311

N. art. / Tipo	7218014 / PLM D 1220 RW

Lunghezza	2000 mm

Dimensione B	200 mm

Dimensione H	120 mm

Colore	bianco; RAL 9010

Descrizione prodotto

Descrizione prodotto

Canale in metallo con tessuto antincendio intumescente per la posa ignifuga dei cavi. Classificato come canale di installazione EI30, EI60 e EI90 a norma EN 13501-2, verificato secondo la norma EN 1366-5. Il canale impedisce la propagazione dell'incendio per l'intervallo di tempo classificato e protegge dalle conseguenze dell'incendio dei cavi.

Idoneo per il montaggio diretto a parete e a soffitto, nei sistemi sottopavimento o sopraelevato. Montaggio dei giunti senza attrezzi con il connettore PLM SI. È possibile utilizzare esclusivamente i accessori preconfezionati omologati. Il coperchio viene fissato ad incastro senza attrezzi e consente un'ispezione rapida ed un'implementazione successiva. Possibile montaggio sfalsato del coperchio per l'equipotenzializzazione dell'intero tratto del canale.

Dati tecnici

Misure

Altezza	120 mm
Altezza interna	114 mm
Classificazione EI - condotto di installazione	90
Colore	bianco; RAL 9010
Con foratura	sì
Dimensione H	120 mm
Dimensione	120x200x2000
Dimensione B	200 mm
Dimensione i	162 mm
Divisori possibili	sì

Fissaggio del coperchio	altro
Larghezza	200 mm
Larghezza interna	194 mm
Lunghezza	2000 mm
Materiale	Acciaio
Numero dei lati infiammabili	4
Rivestimento	Acciaio
Sezione utile	18500 mm²
Super- ficie	verniciato a polvere

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Dimensione B	Dimensione H	Colore	N. art.	Quantità	Conf.
PLM D 1220 RW	2000 mm	200 mm	120 mm	bianco; RAL 9010	7218014	m	2 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set del giunto di connessione, altezza 120 mm	PLM SI 1220	7218032	Pezzo	1 Pezzo
Angolo esterno, altezza 120 mm, bianco puro	PLM EC 1220 RW	7218048	Pezzo	1 Pezzo
Angolo interno, altezza 120 mm, bianco puro	PLM IC 1220 RW	7218060	Pezzo	1 Pezzo
Curva piana, altezza 120 mm, bianco puro	PLM FA 1220 RW	7218072	Pezzo	1 Pezzo
Curva verticale in salita, altezza 120 mm, bianco puro	PLM BR 1220 RW	7218120	Pezzo	1 Pezzo
Curva verticale in discesa, altezza 120 mm, bianco puro	PLM BF 1220 RW	7218112	Pezzo	1 Pezzo
Derivazione a T, altezza 120 mm, bianco puro	PLM TB 1220 RW	7218084	Pezzo	1 Pezzo

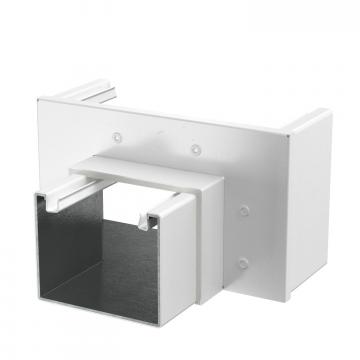

Riduzione rettilinea, altezza canale da 120 mm a 80 mm, bianco puro	PLM RP 1220 RW	7218104	Pezzo	1 Pezzo
Set per il collegamento a parete bilaterale, per montaggio angolare, altezza 120 mm, bianco puro	PLM CC 1220 RW	7218144	Pezzo	1 Pezzo
Collare attraversamento parete a 4 lati, altezza 120 mm, bianco puro	PLM WC 1220 RW	7218132	Pezzo	1 Pezzo
Elemento terminale, altezza 120 mm, bianco puro	PLM EP 1220 RW	7218096	Pezzo	1 Pezzo
Supporto coperchio, larghezza 200 mm	PLM LS 200	7218036	Pezzo	1 Pezzo
Guarnizione in materiale espanso, altezza 120 mm	PLM CO 1220	7218162	Pezzo	1 Pezzo
Supporto cavi per il montaggio a parete, altezza 120 mm	PLM WB 1220 FS	7218156	Pezzo	10 Pezzo
Supporto cavi per il montaggio a soffitto, altezza 120 mm	PLM CB 1220 FS	7218150	Pezzo	10 Pezzo
Coperchio canale, larghezza 200 mm, bianco puro	PLM LI 200 RW	7218026	m	2 m
Supporto, larghezza 200 mm, bianco puro	PLM SU 200 RW	7218170	Pezzo	1 Pezzo
Separatore 110 FS	TSG 110 FS	6062122	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Isolante antincendio in cartuccia PYROCOAT®	ASX-K	7202310	Pezzo	1 Pezzo
Vite per giunto	PLM SF 4x8	3498092	Pezzo	100 Pezzo
Graffa di bloccaggio RKV3V	RKV3V	6288700	Pezzo	20 Pezzo
