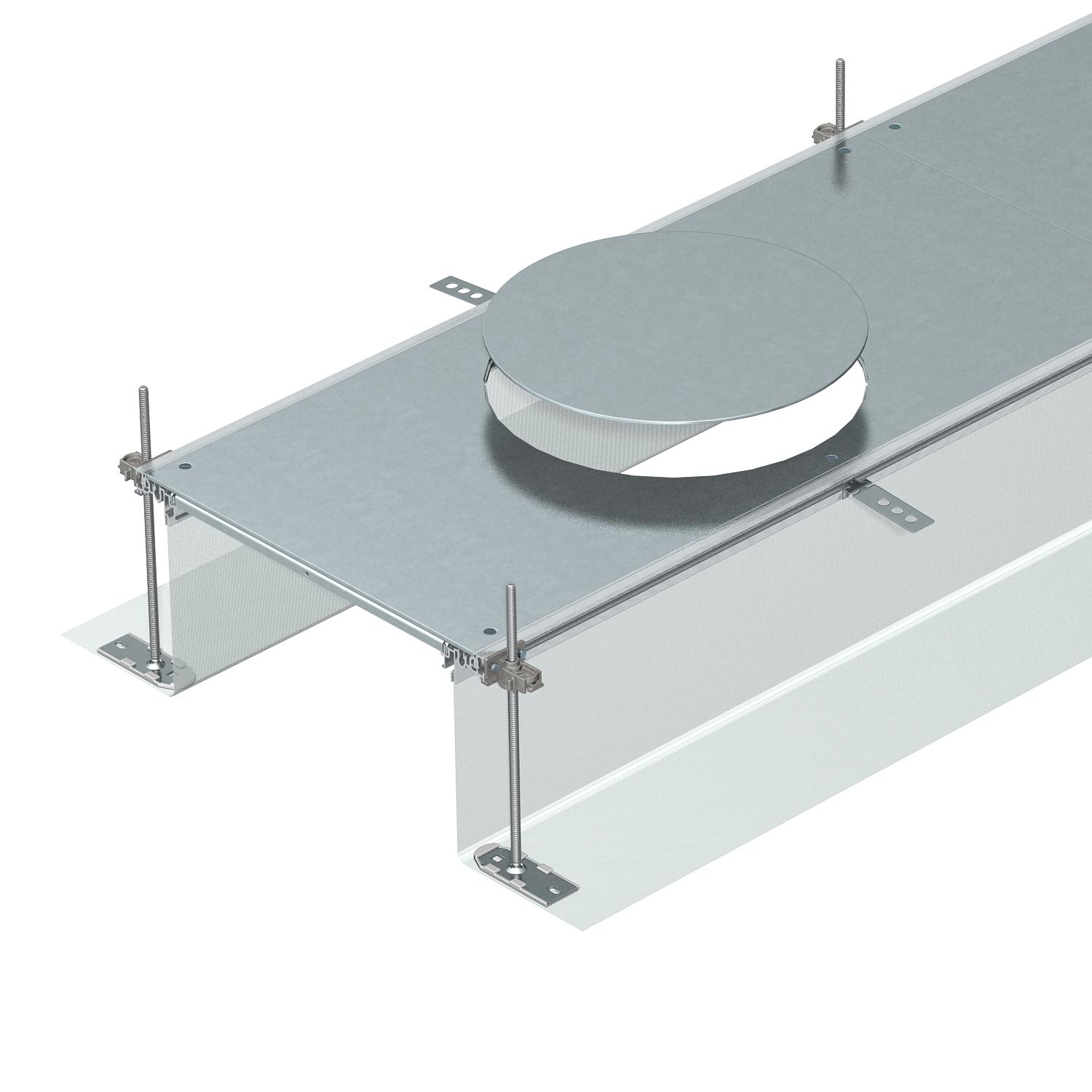

Canale cieco, per torretta dim. R9, altezza massetto 40-240 mm
N. art. 7424260 | EAN 4012195243762
- Descrizione prodotto
-
Descrizione prodottoCanale filo pavimento preassemblato con 3 o 6 coperchi avvitabili con apertura installazione per torretta rotonda dimensione nominale R9, due profili laterali in tessuto metallico, profili di rivestimento coperchio reversibili di 180° con spessore pavimento massimo di 3mm. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e 3 giunti coperchio (per canali con larghezza nominale di 400) o 6 giunti coperchio (per canali con larghezza nominale di 500 e 600). Le unità di regolazione obbligatoriamente necessarie (fare attenzione all'altezza di livellamento) per i supporti del coperchio 400, 500 e 600 non fanno parte della dotazione di serie e dovranno essere ordinati separatamente. Il coperchio del canale viene consegnato già pre-avvitato.
-
- Dati tecnici
-
Dati tecnici

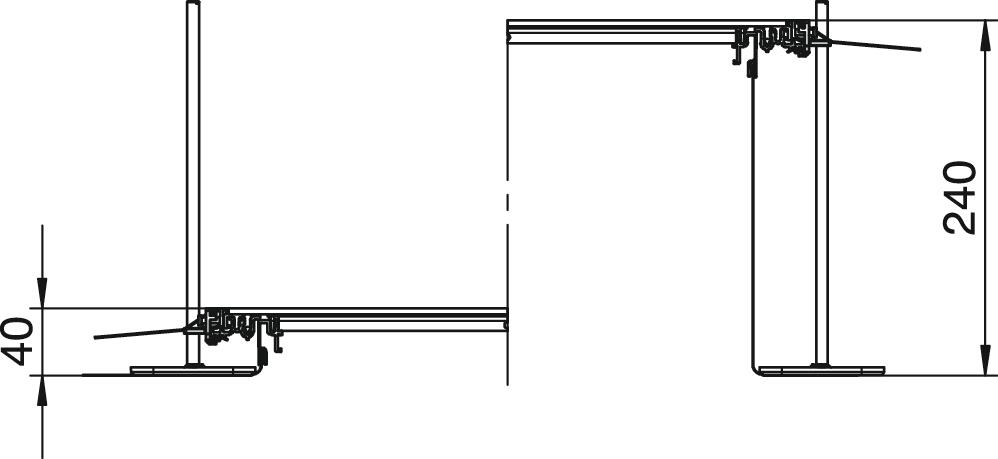

Adatto per giunto di dilatazione no Altezza canale min. 40 mm Altezza del canale max. 240 mm Altezza minima del massetto 40 Apertura di montaggio per modulo apparecchi Apertura di montaggio tondo Apertura di montaggio per tank sopra pavimento no Con apertura di collegamento sì Con equipotenzializzazione no Con separatore no Con sporgenza sì Coperchi 3 Coperchio apertura di montaggio sì Dimensione 2400x400x240 Disaccoppiabile sì Fissaggio del coperchio a scatto no Intervallo di livellamento max 240 mm Intervallo di livellamento min. 40 mm Larghezza 400 mm Lunghezza 2400 mm Materiale Acciaio Numero delle unità di montaggio previste 3 Parte superiore smontabile sì Piastra a pavimento sì Possibilità di incasso della guarnizione sì Spessore materiale coperchio 4 Super- ficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica OKA-G40040240DR9 / 7424260 , 0.16MB , pdfDichiarazione di conformità UE OKA-G40040240DR9 / 7424260 , 0.24MB , pdfIstruzioni di montaggio Istruzioni di montaggio sistemi di canali a filo battuto OKA-G e OKA-W , 0.02MB , pdfPer questo prodotto non sono disponibili voci di capitolato
