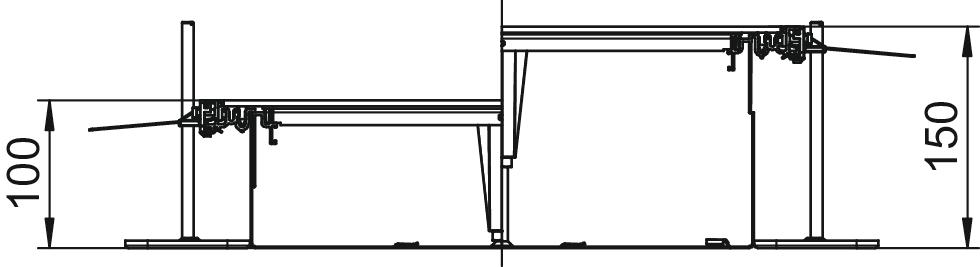

Canale cieco, per torretta dim. R9, altezza massetto 100-150 mm
N. art. 7424802 | EAN 4012195245070
- Descrizione prodotto
-

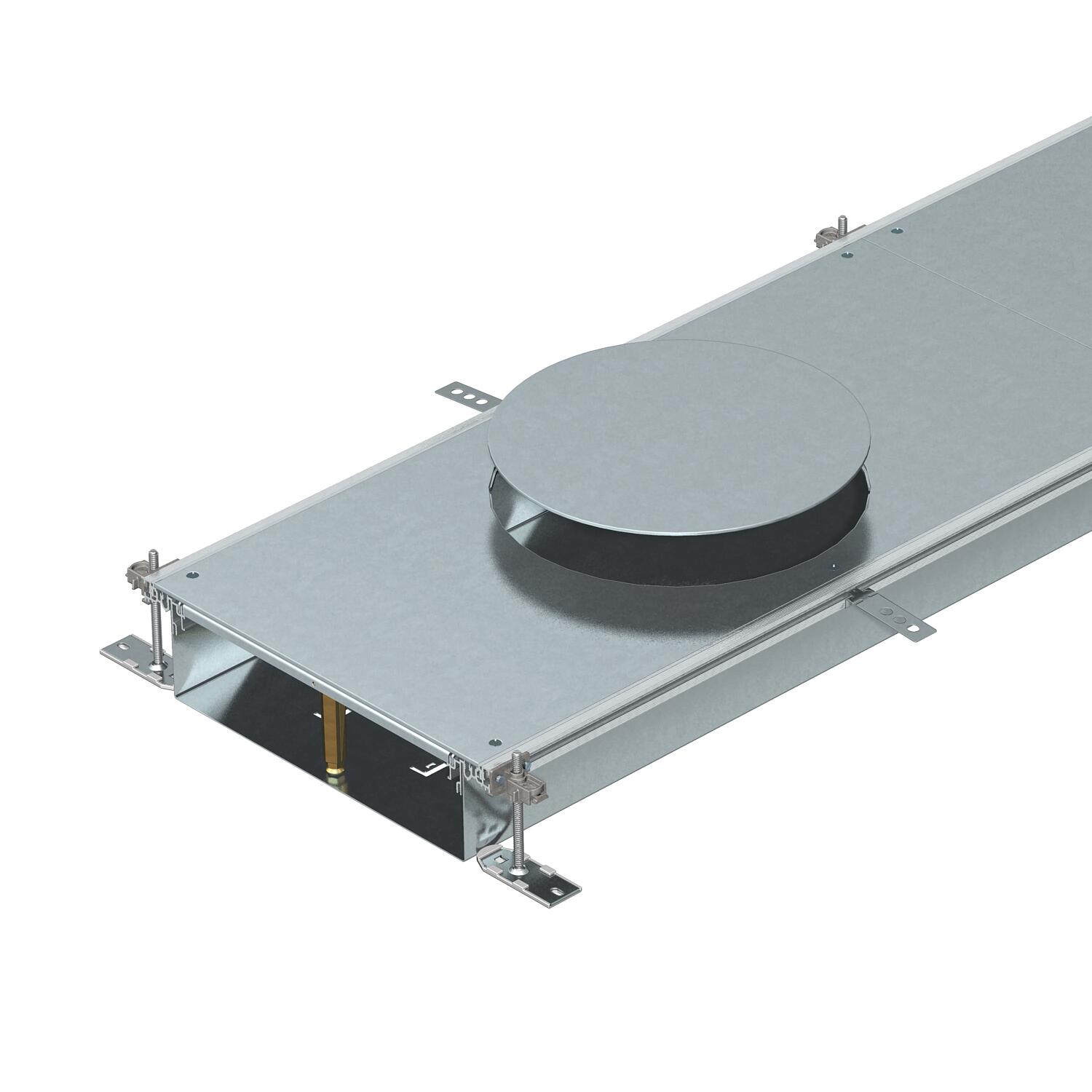

Descrizione prodottoUnità di estensione del canale preassemblato con 3 o 6 coperchi con apertura installazione per il passaggio dei cavi e per l'installazione di torretta quadrata dimensione nominale 9, costituito dalla parte inferiore del canale (base con profili laterali e di rivestimento pavimento) e coperchio del canale con apertura installazione con piastra cieca. Basetta con linguette per il fissaggio del separatore a contatto fra loro. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e giunti coperchio: 3 pezzi per canali con larghezza nominale 400 e 6 pezzi per canali con larghezza nominale di 500 e 600. Il coperchio del canale viene consegnato già pre-avvitato.
-
- Dati tecnici
-
Dati tecnici
Adatto per giunto di dilatazione no Altezza canale min. 100 mm Altezza del canale max. 150 mm Altezza minima del massetto 100 Apertura di montaggio per modulo apparecchi Apertura di montaggio tondo Apertura di montaggio per tank sopra pavimento no Con apertura di collegamento sì Con equipotenzializzazione no Con separatore no Con sporgenza sì Coperchi 6 Coperchio apertura di montaggio sì Dimensione 2400x500x100 Disaccoppiabile no Fissaggio del coperchio a scatto no Intervallo di livellamento max 150 mm Intervallo di livellamento min. 100 mm Larghezza 500 mm Lunghezza 2400 mm Materiale Acciaio Numero delle unità di montaggio previste 6 Numero delle vie 3 St. Numero di pareti divisorie ad incastro 2 Parte superiore smontabile sì Piastra a pavimento sì Possibilità di incasso della guarnizione sì Spessore materiale coperchio 4 Super- ficie zincato in continuo - Tutti i tipi
- Download
-
Scheda tecnica OKA-W50010050DR9 / 7424802 , 0.16MB , pdfDichiarazione di conformità UE OKA-W50010050DR9 / 7424802 , 0.24MB , pdfIstruzioni di montaggio Istruzioni di montaggio sistemi di canali a filo battuto OKA-G e OKA-W , 0.02MB , pdfPer questo prodotto non sono disponibili voci di capitolato
