Canale cieco, per torretta dim. 9, altezza massetto 40-240 mm 2400 | 600 | 40 | 240 | 6

Canale cieco, per torretta dim. 9, altezza massetto 40-240 mm

N. art. 7424224 | EAN 4012195243700

N. art. / Tipo

Lunghezza	2400 mm

Larghezza

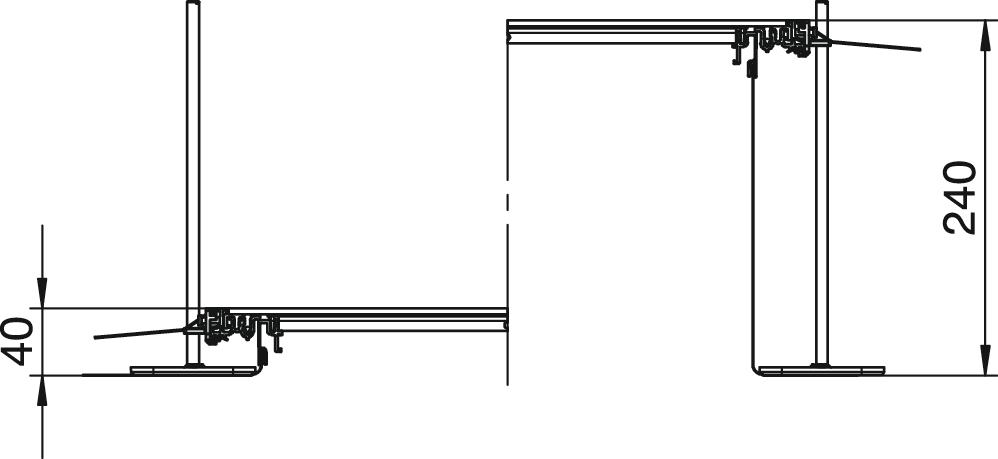

Altezza canale min.	40 mm

Altezza del canale max.	240 mm

Coperchi

Descrizione prodotto

Descrizione prodotto

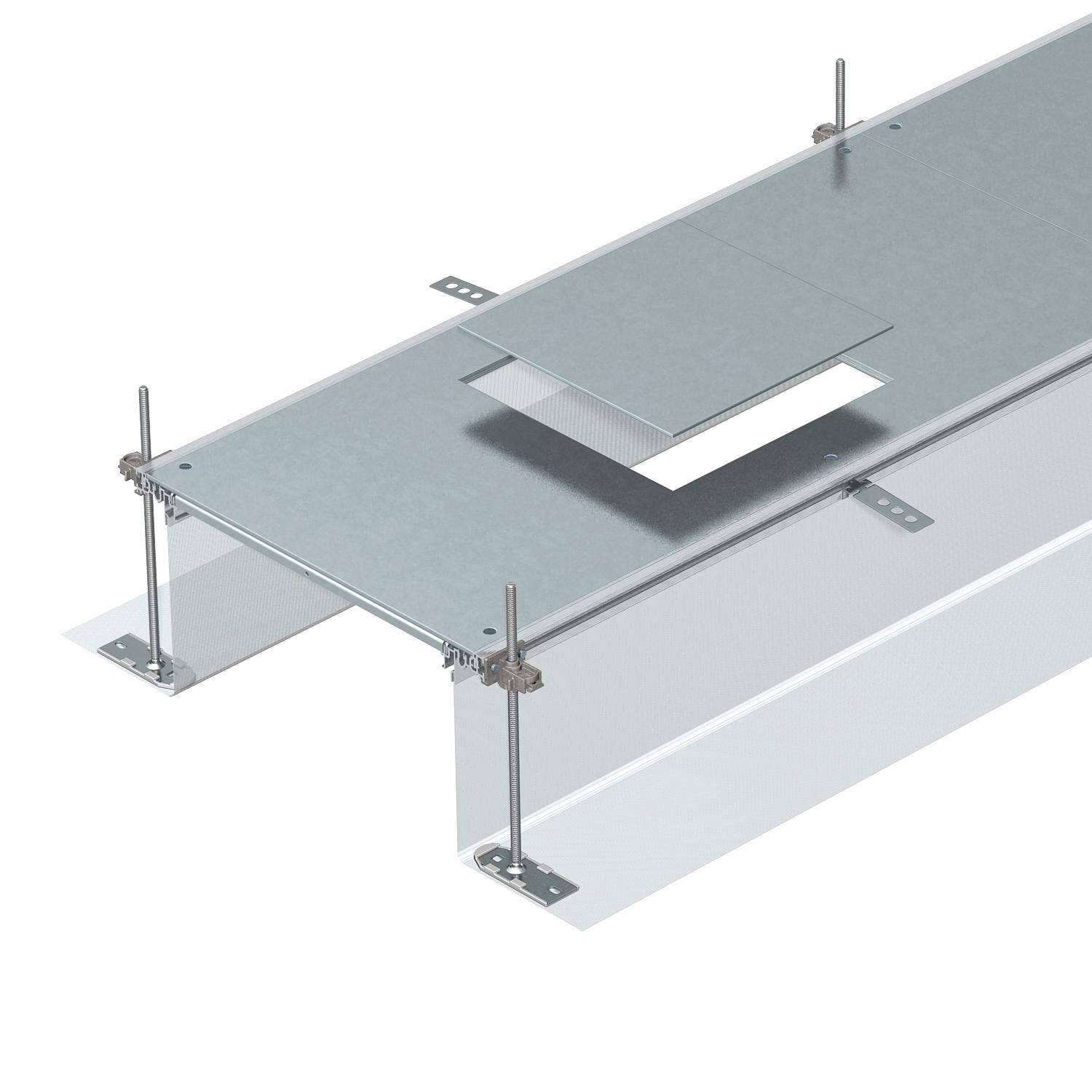

Canale filo pavimento preassemblato con 3 o 6 coperchi avvitabili con apertura installazione per torretta quadrata dimensione nominale 9, due profili laterali in tessuto metallico, profili di rivestimento coperchio reversibili di 180° con spessore pavimento massimo di 3mm. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e 3 giunti coperchio (per canali con larghezza nominale di 400) o 6 giunti coperchio (per canali con larghezza nominale di 500 e 600). Le unità di regolazione obbligatoriamente necessarie (fare attenzione all'altezza di livellamento) per i supporti del coperchio 400, 500 e 600 non fanno parte della dotazione di serie e dovranno essere ordinati separatamente. Il coperchio del canale viene consegnato già pre-avvitato.

Dati tecnici

Dati tecnici

Adatto per giunto di dilatazione	no
Altezza canale min.	40 mm
Altezza del canale max.	240 mm
Altezza minima del massetto	40
Apertura di montaggio	quadrato
Apertura di montaggio	per modulo apparecchi
Apertura di montaggio per tank sopra pavimento	no
Con apertura di collegamento	no
Con equipotenzializzazione	no
Con separatore	no
Con sporgenza	sì
Coperchi	6
Coperchio apertura di montaggio	sì
Dimensione	2400x600x240

Dimensione nominale per torretta	9
Disaccoppiabile	sì
Fissaggio del coperchio a scatto	no
Intervallo di livellamento max	240 mm
Intervallo di livellamento min.	40 mm
Larghezza	600 mm
Lunghezza	2400 mm
Materiale	Acciaio
Numero delle unità di montaggio previste	6
Parte superiore smontabile	sì
Piastra a pavimento	no
Possibilità di incasso della guarnizione	sì
Spessore materiale coperchio	4
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza canale min.	Altezza del canale max.	Coperchi	N. art.	Quantità	Conf.
OKA-G40040240D9	2400 mm	400 mm	40 mm	240 mm	3	7424220	m	2,4 m
OKA-G50040240D9	2400 mm	500 mm	40 mm	240 mm	6	7424222	m	2,4 m
OKA-G60040240D9	2400 mm	600 mm	40 mm	240 mm	6	7424224	m	2,4 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolo sinistra, altezza 40-240 mm	OKA-G60040240FBL	7423968	Pezzo	1 Pezzo
Angolo destra, altezza 40-240 mm	OKA-G60040240FBR	7423988	Pezzo	1 Pezzo
Elemento terminale, altezza 40-240 mm	OKA-G60040240ES	7424308	Pezzo	1 Pezzo
Set raccordi T e incroci	OKA FB2 TX	7424821	Pezzo	1 Pezzo
Unità di regolazione altezza per giunto coperchio, altezza canale 60-110 mm	NE DSU2 6050	7424842	Pezzo	3 Pezzo
Unità di regolazione altezza per giunto coperchio, altezza canale 100-175 mm	NE DSU2 10075	7424844	Pezzo	3 Pezzo
Unità di livellamento per supporto giunto coperchio, altezza canale 170-245 mm	NE DSU2 17075	7424846	Pezzo	3 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo
