Canale cieco, per torretta dim. 9, altezza massetto 100-150 mm 2400 | 600 | 100 | 150 | 6

Canale cieco, per torretta dim. 9, altezza massetto 100-150 mm

N. art. 7424744 | EAN 4012195244950

N. art. / Tipo

Lunghezza	2400 mm

Larghezza

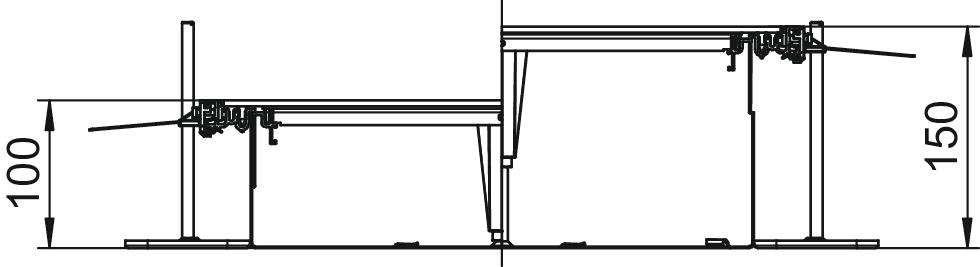

Altezza canale min.	100 mm

Altezza del canale max.	150 mm

Coperchi

Descrizione prodotto

Descrizione prodotto

Unità di estensione del canale preassemblato con 3 o 6 coperchi con apertura installazione per il passaggio dei cavi e per l'installazione di torretta quadrata dimensione nominale 9, costituito dalla parte inferiore del canale (base con profili laterali e di rivestimento pavimento) e coperchio del canale con apertura installazione con piastra cieca. Basetta con linguette per il fissaggio del separatore a contatto fra loro. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e giunti coperchio: 3 pezzi per canali con larghezza nominale 400 e 6 pezzi per canali con larghezza nominale di 500 e 600. Il coperchio del canale viene consegnato già pre-avvitato.

Dati tecnici

Dati tecnici

Adatto per giunto di dilatazione	no
Altezza canale min.	100 mm
Altezza del canale max.	150 mm
Altezza minima del massetto	100
Apertura di montaggio	per modulo apparecchi
Apertura di montaggio	quadrato
Apertura di montaggio per tank sopra pavimento	no
Con apertura di collegamento	sì
Con equipotenzializzazione	no
Con separatore	no
Con sporgenza	sì
Coperchi	6
Coperchio apertura di montaggio	sì
Dimensione	2400x600x100
Dimensione nominale per torretta	9
Disaccoppiabile	sì

Fissaggio del coperchio a scatto	no
Fissaggio separatore	inserire
Intervallo di livellamento max	150 mm
Intervallo di livellamento min.	100 mm
Larghezza	600 mm
Lunghezza	2400 mm
Materiale	Acciaio
Numero delle unità di montaggio previste	6
Numero delle vie	3 St.
Numero di pareti divisorie ad incastro	2
Parte superiore smontabile	sì
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	sì
Spessore materiale coperchio	4
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza canale min.	Altezza del canale max.	Coperchi	N. art.	Quantità	Conf.
OKA-W40010050D9	2400 mm	400 mm	100 mm	150 mm	3	7424740	m	2,4 m
OKA-W50010050D9	2400 mm	500 mm	100 mm	150 mm	6	7424742	m	2,4 m
OKA-W60010050D9	2400 mm	600 mm	100 mm	150 mm	6	7424744	m	2,4 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolo sinistra, altezza 40-240 mm	OKA-G60040240FBL	7423968	Pezzo	1 Pezzo
Angolo destra, altezza 40-240 mm	OKA-G60040240FBR	7423988	Pezzo	1 Pezzo
Elemento terminale, altezza 40-240 mm	OKA-G60040240ES	7424308	Pezzo	1 Pezzo
Set raccordi T e incroci	OKA FB2 TX	7424821	Pezzo	1 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Separatore, altezza canale 100 mm	OKA2 TW 100	7401960	m	2,4 m
Separatore, altezza canale 40 mm	OKA2 TW 40	7401988	m	2,4 m
Separatore, altezza canale 50 mm	OKA2 TW 50	7401992	m	2,4 m
Separatore, altezza canale 60 mm	OKA2 TW 60	7401996	m	2,4 m
Separatore, altezza canale 70 mm	OKA2 TW 70	7402000	m	2,4 m
Separatore, altezza canale 80 mm	OKA2 TW 80	7402004	m	2,4 m
Separatore, altezza canale 90 mm	OKA2 TW 90	7402008	m	2,4 m
