Canale cieco, altezza massetto 60-110 mm 2400 | 600 | 60 | 110 | 3

Canale cieco, altezza massetto 60-110 mm

N. art. 7424428 | EAN 4012195244257

N. art. / Tipo

Lunghezza	2400 mm

Larghezza

Altezza canale min.	60 mm

Altezza del canale max.	110 mm

Coperchi	3

Descrizione prodotto

Descrizione prodotto

Canale filo pavimento preassemblato con 3 coperchi ciechi per il passaggio dei cavi, composto dalla parte inferiore del canale (sottovasca con profili laterali e di rivestimento coperchio) e coperchio del canale. Sottovasca con linguette di fissaggio per l'installazione di separatori a contatto fra loro. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e giunti del coperchio (3 pezzi per canali con larghezza nominale 200 e 300) o supporti dei giunti del coperchio livellabili: 3 pezzi per canali con larghezza nominale 400 e 6 pezzi per canali di larghezza nominale di 500 e 600. Il coperchio del canale viene consegnato già pre-avvitato.

Dati tecnici

Dati tecnici

Adatto per giunto di dilatazione	no
Altezza canale min.	60 mm
Altezza del canale max.	110 mm
Altezza minima del massetto	60
Apertura di montaggio	senza
Apertura di montaggio per tank sopra pavimento	no
Con apertura di collegamento	no
Con equipotenzializzazione	no
Con separatore	no
Con sporgenza	sì
Coperchi	3
Coperchio apertura di montaggio	no
Dimensione	2400x600x60
Disaccoppiabile	no
Fissaggio del coperchio a scatto	no
Fissaggio separatore	innestare

Impronta CO₂ (GWP) dalla culla al cancello	93,419 kg CO₂e / 1 Metro

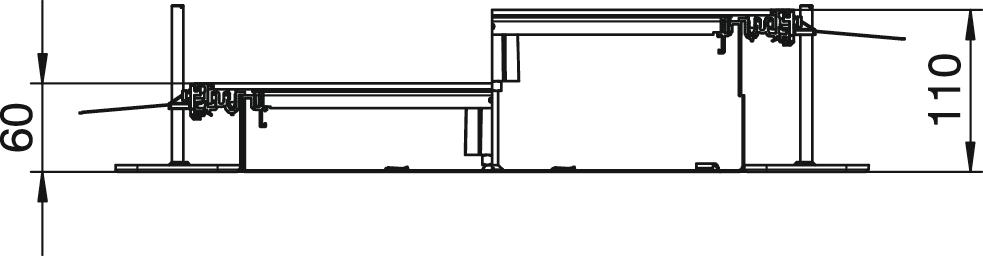

Intervallo di livellamento max	110 mm
Intervallo di livellamento min.	60 mm
Larghezza	600 mm
Lunghezza	2400 mm
Materiale	Acciaio
Numero delle unità di montaggio previste	3
Numero delle vie	3 St.
Numero di pareti divisorie ad incastro	2
Parte superiore smontabile	sì
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	sì
Sezione utile	21000 mm²
Spessore materiale coperchio	4
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza canale min.	Altezza del canale max.	Coperchi	N. art.	Quantità	Conf.
OKA-W2006050	2400 mm	200 mm	60 mm	110 mm	3	7424420	m	2,4 m
OKA-W3006050	2400 mm	300 mm	60 mm	110 mm	3	7424422	m	2,4 m
OKA-W4006050	2400 mm	400 mm	60 mm	110 mm	3	7424424	m	2,4 m
OKA-W5006050	2400 mm	500 mm	60 mm	110 mm	3	7424426	m	2,4 m
OKA-W6006050	2400 mm	600 mm	60 mm	110 mm	3	7424428	m	2,4 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolo sinistra, altezza 40-150 mm	OKA-G60040150FBL	7423958	Pezzo	1 Pezzo
Angolo destra, altezza 40-150 mm	OKA-G60040150FBR	7423978	Pezzo	1 Pezzo
Elemento terminale, altezza 40-150 mm	OKA-G60040150ES	7424288	Pezzo	1 Pezzo
Set raccordi T e incroci	OKA FB2 TX	7424821	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 4, altezza massetto 60-110 mm	OKA-W A 6050 4	7424900	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 6, altezza massetto 60-110 mm	OKA-W A 6050 6	7424902	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 9, altezza massetto 60-110 mm	OKA-W A 6050 9	7424904	Pezzo	1 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo
