Canale cieco, altezza massetto 40-240 mm 2400 | 200 | 40 | 240 | 3

Canale cieco, altezza massetto 40-240 mm

N. art. 7424020 | EAN 4012195243007

N. art. / Tipo

Lunghezza	2400 mm

Larghezza

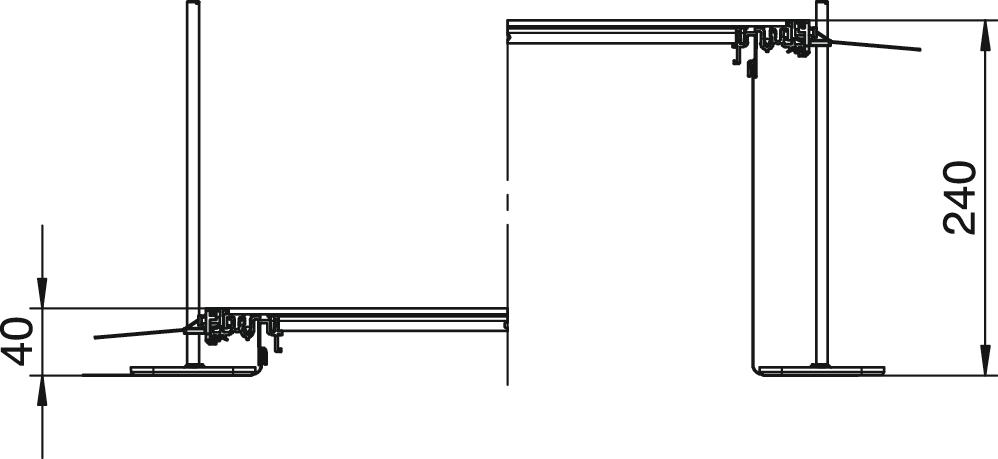

Altezza canale min.	40 mm

Altezza del canale max.	240 mm

Coperchi	3

Descrizione prodotto

Descrizione prodotto

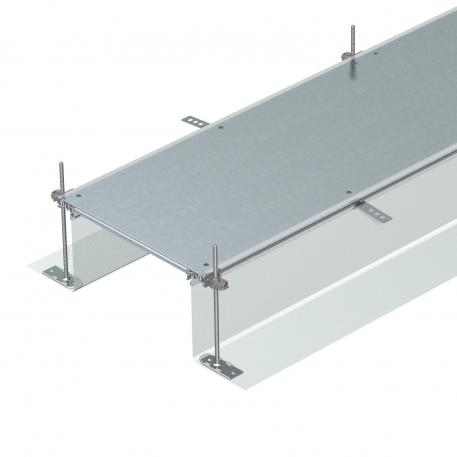

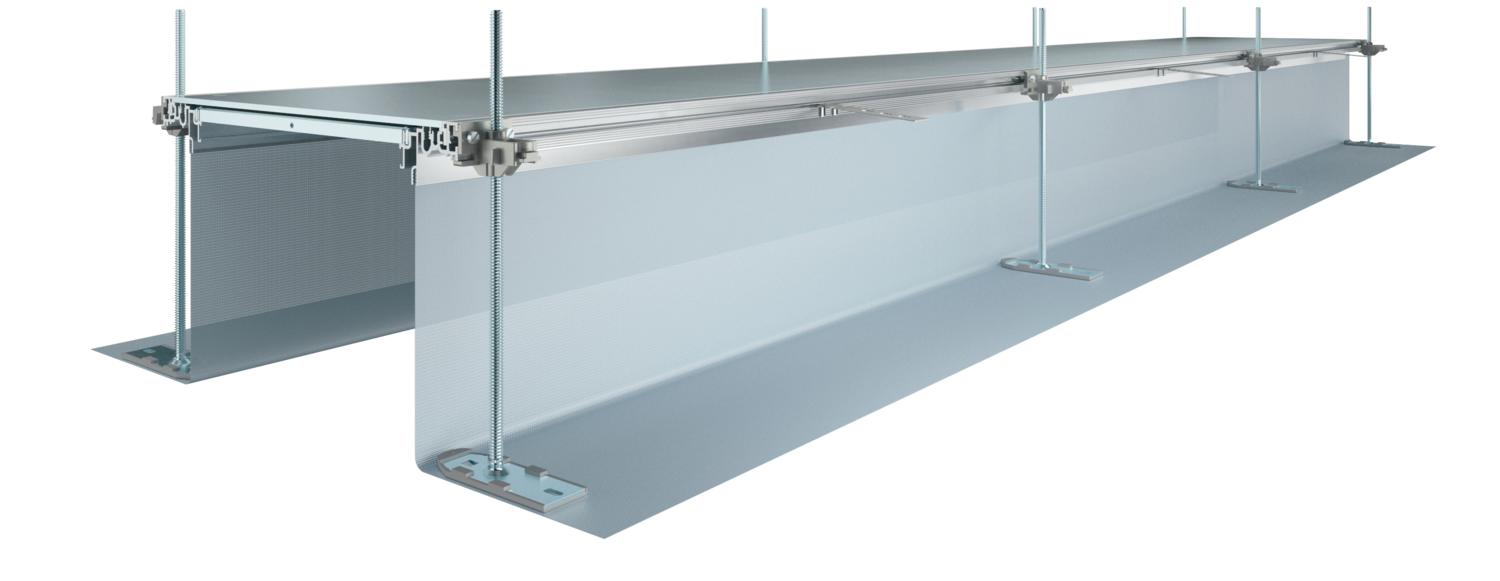

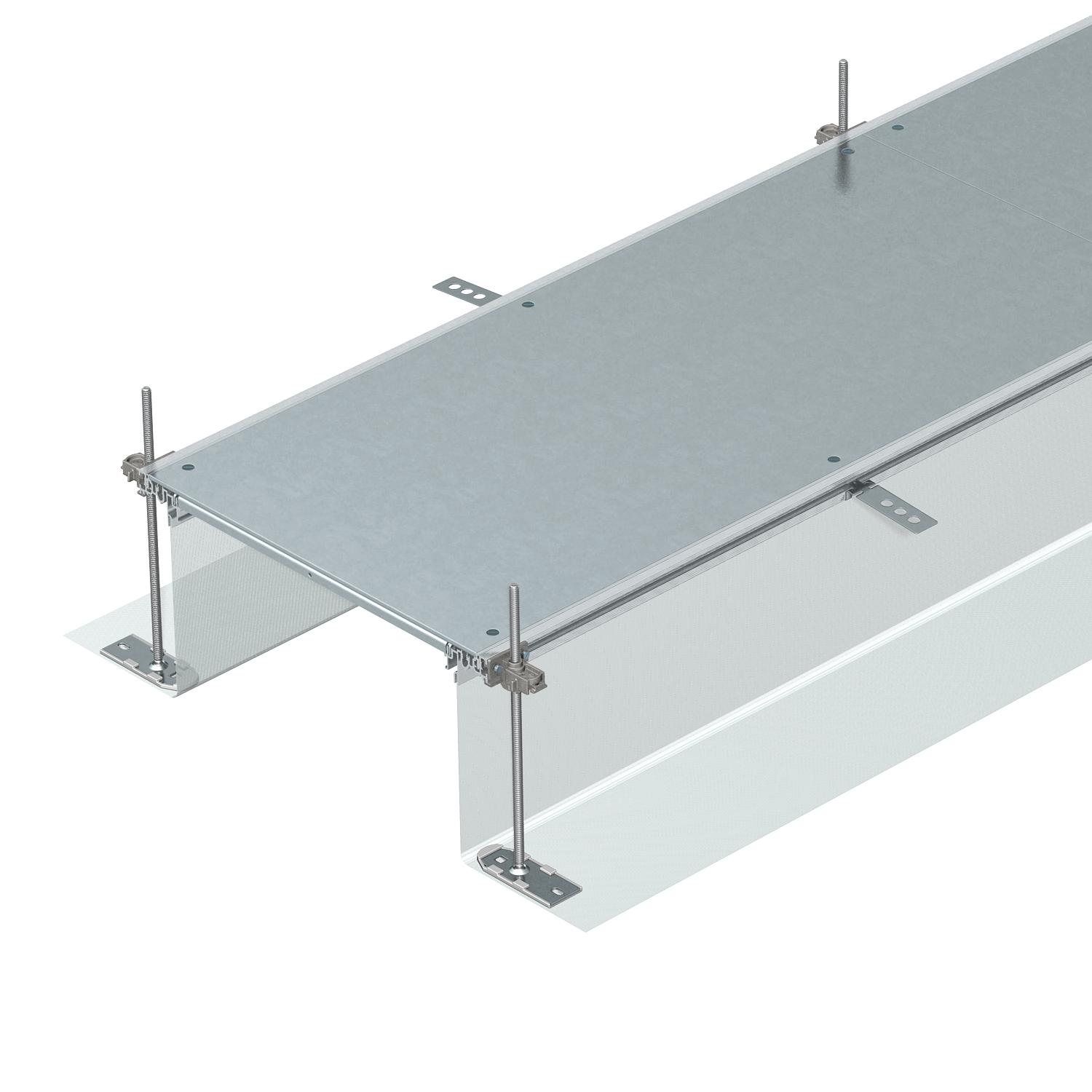

Canale filo pavimento preassemblato per il passaggio dei cavi, composto da 3 coperchi ciechi, due profili laterali in tessuto metallico, profili di rivestimento coperchio reversibili di 180° con spessore pavimento massimo di 3mm. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e 3 giunti coperchio (per canali con larghezza nominale di 200, 300 e 400) o 6 giunti coperchio (per canali con larghezza nominale di 500 e 600). Le unità di regolazione obbligatoriamente necessarie (fare attenzione all'altezza di livellamento) per i supporti del coperchio 400, 500 e 600 non fanno parte della dotazione di serie e dovranno essere ordinati separatamente. Il coperchio del canale viene consegnato già pre-avvitato.

Dati tecnici

Dati tecnici

Adatto per giunto di dilatazione	no
Altezza canale min.	40 mm
Altezza del canale max.	240 mm
Altezza minima del massetto	40
Apertura di montaggio	senza
Apertura di montaggio per tank sopra pavimento	no
Con apertura di collegamento	no
Con equipotenzializzazione	no
Con separatore	no
Con sporgenza	sì
Coperchi	3
Coperchio apertura di montaggio	no
Dimensione	2400x200x240

Dimensione nominale per torretta	250
Disaccoppiabile	sì
Fissaggio del coperchio a scatto	no
Intervallo di livellamento max	240 mm
Intervallo di livellamento min.	40 mm
Larghezza	200 mm
Lunghezza	2400 mm
Materiale	Acciaio
Parte superiore smontabile	sì
Piastra a pavimento	no
Possibilità di incasso della guarnizione	sì
Spessore materiale coperchio	4
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza canale min.	Altezza del canale max.	Coperchi	N. art.	Quantità	Conf.
OKA-G20040240	2400 mm	200 mm	40 mm	240 mm	3	7424020	m	2,4 m
OKA-G30040240	2400 mm	300 mm	40 mm	240 mm	3	7424022	m	2,4 m
OKA-G40040240	2400 mm	400 mm	40 mm	240 mm	3	7424024	m	2,4 m
OKA-G50040240	2400 mm	500 mm	40 mm	240 mm	3	7424026	m	2,4 m
OKA-G60040240	2400 mm	600 mm	40 mm	240 mm	3	7424028	m	2,4 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolo sinistra, altezza 40-240 mm	OKA-G20040240FBL	7423960	Pezzo	1 Pezzo
Angolo destra, altezza 40-240 mm	OKA-G20040240FBR	7423980	Pezzo	1 Pezzo
Elemento terminale, altezza 40-240 mm	OKA-G20040240ES	7424300	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 4, altezza massetto 40-240 mm	OKA-G A 40240 4	7424340	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 6, altezza massetto 40-240 mm	OKA-G A 40240 6	7424342	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 9, altezza massetto 40-240 mm	OKA-G A 40240 9	7424344	Pezzo	1 Pezzo
Unità di estensione per torretta dim.R9, altezza massetto 40-240 mm	OKA-G A 40240R9	7424346	Pezzo	1 Pezzo
Set raccordi T e incroci	OKA FB2 TX	7424821	Pezzo	1 Pezzo
Unità di regolazione altezza per giunto coperchio, altezza canale 60-110 mm	NE DSU2 6050	7424842	Pezzo	3 Pezzo
Unità di regolazione altezza per giunto coperchio, altezza canale 100-175 mm	NE DSU2 10075	7424844	Pezzo	3 Pezzo
Unità di livellamento per supporto giunto coperchio, altezza canale 170-245 mm	NE DSU2 17075	7424846	Pezzo	3 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo
