Canale cieco, a incastro, altezza massetto 40-70 mm 2400 | 400 | 40 | 70 | 3

Canale cieco, a incastro, altezza massetto 40-70 mm

N. art. 7424464 | EAN 4012195244370

N. art. / Tipo

Lunghezza	2400 mm

Larghezza

Altezza canale min.	40 mm

Altezza del canale max.	70 mm

Coperchi	3

Descrizione prodotto

Descrizione prodotto

Canale filo pavimento preassemblato con 3 coperchi ciechi ad incastro per il passaggio dei cavi, composto dalla parte inferiore del canale (sottovasca con profili laterali e di rivestimento coperchio) e coperchio del canale. Sottovasca con linguette di fissaggio per l'installazione di separatori a contatto fra loro. Nella dotazione di serie sono compresi 6 unità di regolazione livellabili in altezza, 6 ancoraggi per massetto e giunti del coperchio (3 pezzi per canali con larghezza nominale 200 e 300) o supporti dei giunti del coperchio livellabili: 3 pezzi per canali con larghezza nominale 400 e 6 pezzi per canali di larghezza nominale di 500 e 600. Il coperchio del canale viene consegnato già pre-avvitato.

Dati tecnici

Dati tecnici

Adatto per giunto di dilatazione	no
Altezza canale min.	40 mm
Altezza del canale max.	70 mm
Altezza minima del massetto	40
Apertura di montaggio	senza
Apertura di montaggio per tank sopra pavimento	no
Con apertura di collegamento	no
Con equipotenzializzazione	no
Con separatore	no
Con sporgenza	sì
Coperchi	3
Coperchio apertura di montaggio	no

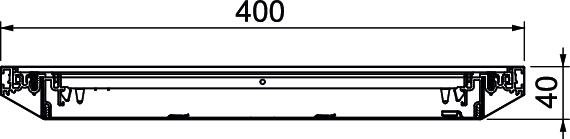

Dimensione	2400x400x40
Disaccoppiabile	no
Fissaggio del coperchio a scatto	sì

Fissaggio separatore	inserire
Intervallo di livellamento max	70 mm
Intervallo di livellamento min.	40 mm
Larghezza	400 mm
Lunghezza	2400 mm
Materiale	Acciaio
Numero delle unità di montaggio previste	3
Numero delle vie	3 St.
Numero di pareti divisorie ad incastro	2
Parte superiore smontabile	sì
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	sì
Spessore materiale coperchio	4
Super- ficie	zincato in continuo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza canale min.	Altezza del canale max.	Coperchi	N. art.	Quantità	Conf.
OKA-W2004030R	2400 mm	200 mm	40 mm	70 mm	3	7424460	m	2,4 m
OKA-W3004030R	2400 mm	300 mm	40 mm	70 mm	3	7424462	m	2,4 m
OKA-W4004030R	2400 mm	400 mm	40 mm	70 mm	3	7424464	m	2,4 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolo sinistra, altezza 40-150 mm	OKA-G40040150FBL	7423954	Pezzo	1 Pezzo
Angolo destra, altezza 40-150 mm	OKA-G40040150FBR	7423974	Pezzo	1 Pezzo
Elemento terminale, altezza 40-150 mm	OKA-G40040150ES	7424284	Pezzo	1 Pezzo
Set raccordi T e incroci	OKA FB2 TX	7424821	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 9, altezza massetto 40-70 mm	OKA-W A 4030 9	7424884	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 4, altezza massetto 60-110 mm	OKA-W A 6050 4	7424900	Pezzo	1 Pezzo
Unità di estensione per torretta dim. 6, altezza massetto 60-110 mm	OKA-W A 6050 6	7424902	Pezzo	1 Pezzo
Morsetto per conduttore di terra PE	8AWR	6288704	Pezzo	10 Pezzo

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Separatore, altezza canale 40 mm	OKA2 TW 40	7401988	m	2,4 m
Separatore, altezza canale 50 mm	OKA2 TW 50	7401992	m	2,4 m
Separatore, altezza canale 60 mm	OKA2 TW 60	7401996	m	2,4 m
Separatore, altezza canale 70 mm	OKA2 TW 70	7402000	m	2,4 m
