Canale antincendio PYROLINE® Con S PLC EI90 1000 | 348 | 200 | 230 | 120

Canale antincendio PYROLINE® Con S PLC EI90

N. art. 7217874 | EAN 4012196836673

N. art. / Tipo

Lunghezza	1000 mm

Dimensione B

Dimensione b

Dimensione H

Dimensione h

Descrizione prodotto

Descrizione prodotto

Canale antincendio in calcestruzzo leggero con fibra di vetro resistente all'acqua e al gelo della classe materiali A1 secondo la EN 13501-1 per la posa a prova d'incendio di cavi in vie di fuga e di soccorso. Classificazione EI90 come canale di installazione secondo la EN 13501-2 sulla base di prove secondo la EN 1366-5. In caso di carico di incendio dall'interno (incendio di cavi), il canale ne impedisce la propagazione da una compartimentazione all'altra.

Montaggio del canale su mensole a parete oppure montaggio a soffitto con profilati di sospensione e mensole o su un profilo trasversale a U sospeso con aste filettate. I materiali di collegamento consentono un rapido montaggio, i coperchi consentono una rapida ispezione e successiva implementazione.

Incluse viti di collegamento e guarnizioni a striscia.

Dati tecnici

Dati tecnici

Classificazione EI - condotto di installazione	90
Colore	grigio
Con foratura	no
Dimensione	1000x200x120
Fissaggio del coperchio	a parte

Materiale	Calcestruzzo leggero in fibra di vetro
Numero dei lati infiammabili	4
Rivestimento	senza
Tipo di materiale isolante	Calcestruzzo poroso in fibra di vetro

Misure

Dimensione H	230 mm
Dimensione h	120 mm
Dimensione b	200 mm

Dimensione B	348 mm
Lunghezza	1000 mm

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Dimensione B	Dimensione b	Dimensione H	Dimensione h	N. art.	Quantità	Conf.
PLCS D090810	1000 mm	248 mm	100 mm	190 mm	80 mm	7217870	m	1 m
PLCS D091220	1000 mm	348 mm	200 mm	230 mm	120 mm	7217874	m	1 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Curva a 90° EI90 per canale antincendio PLCS D091220	PLCS B091220	7217894	Pezzo	1 Pezzo
Raccordo a T EI90 per canale antincendio PLCS D091220	PLCS T091220	7217914	Pezzo	1 Pezzo

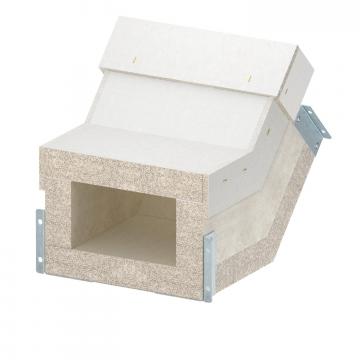

Curva verticale in salita EI90 per canale antincendio PLCS D091220	PLCS VR091220	7217934	Pezzo	1 Pezzo

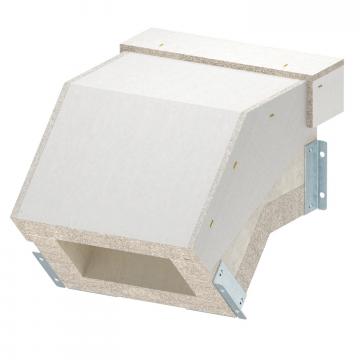

Curva verticale in discesa EI90 per canale antincendio PLCS D091220	PLCS VF091220	7217954	Pezzo	1 Pezzo
Elemento terminale EI90 per canale antincendio PLCS D091220	PLCS E091220	7217994	Pezzo	1 Pezzo
Blocco EI90 per canale antincendio PLCS D091220	PLCS W091220	7217974	Pezzo	1 Pezzo
Pezzo di raddoppio per canale antincendio PYROLINE® Con	KAD-8040	7215464	Pezzo	1 Pezzo
Pezzo di raddoppio per canale antincendio PYROLINE® Con	KAD-10040	7215462	Pezzo	1 Pezzo
Malta canale antincendio	KTM	7215500	Pezzo	1 Pezzo
Materiale isolante in cartuccia	DSX-K	7202300	Pezzo	1 Pezzo
Separatore	TSG 45 FS	6062033	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
Vite per fissaggio del separatore, KRS 6x30	KRS 6x30	3498100	Pezzo	200 Pezzo
