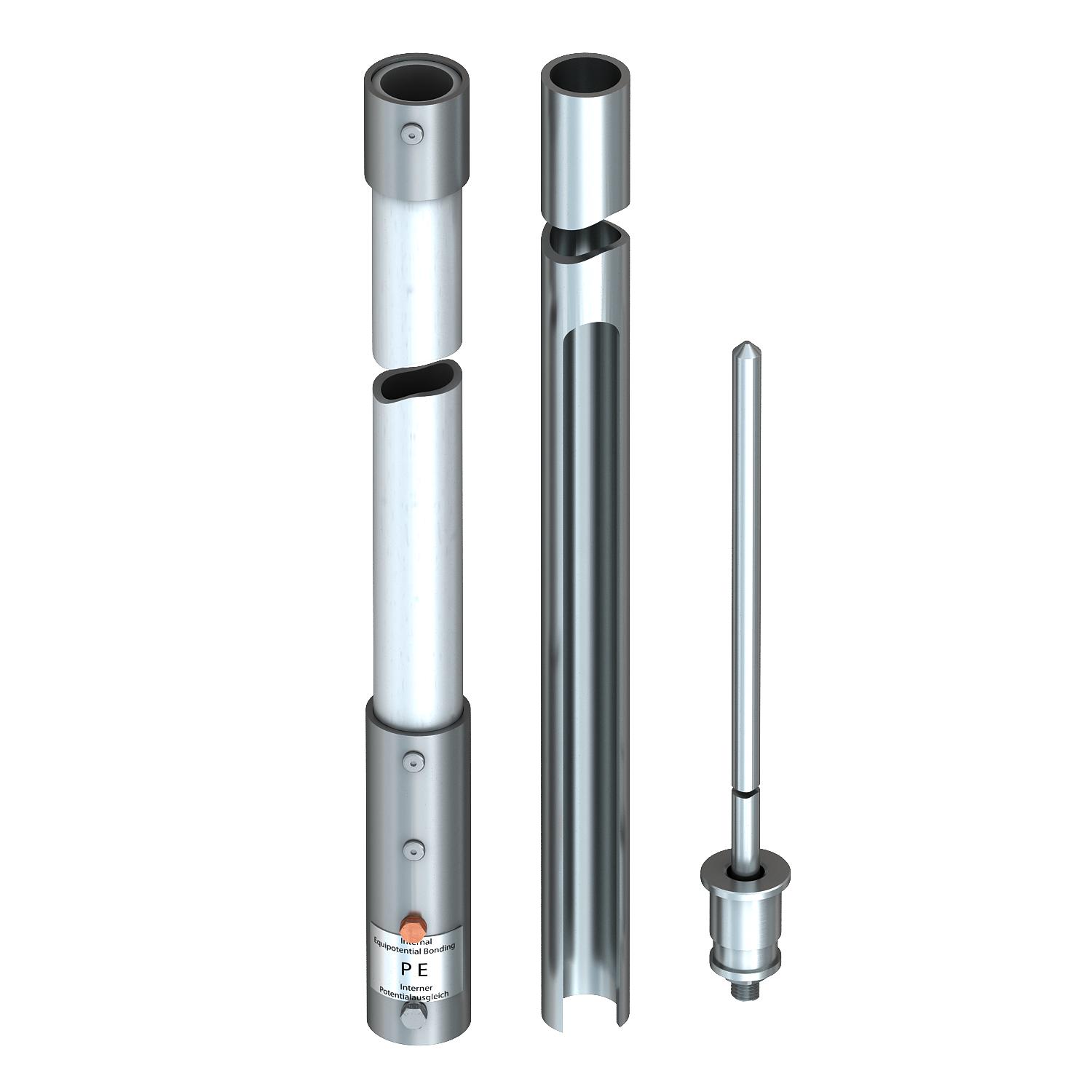

Asta isolata per conduttore isCon, uscita laterale
N. art. 5408874 | EAN 4012196647804
- Descrizione prodotto
-
Descrizione prodotto• per conduttore calata isolato isCon®
• per montaggio alla struttura dell'edificio con sostegno isFang
• adatto per carichi di vento secondo il codice europeo 1: DIN EN 1991-1-4
• testato secondo VDE V 0185-561-8 (IEC TS 62561-8)
-
- Dati tecnici
-
Dati tecnici

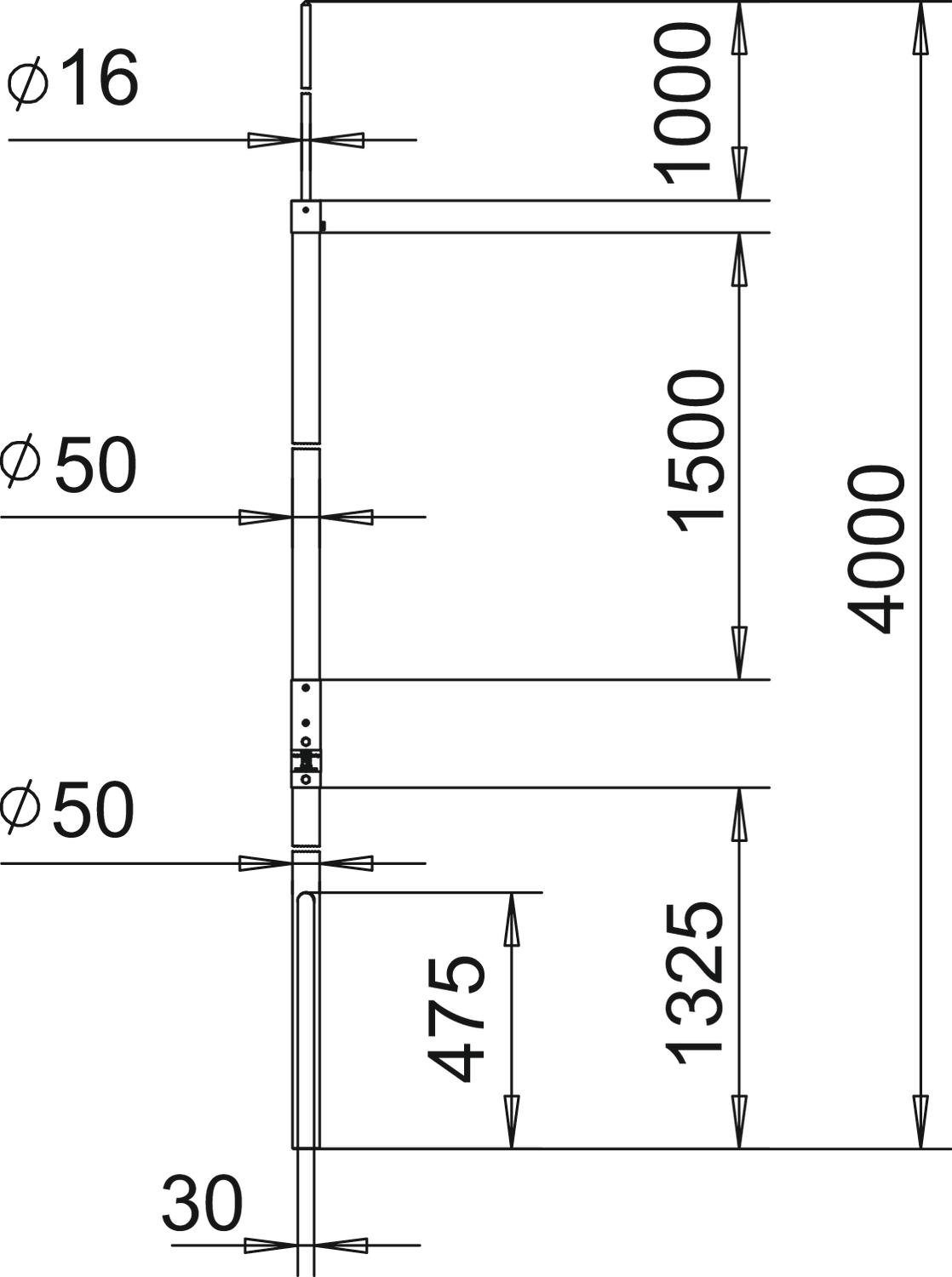

Collegamento Conduttore tondo Dimensione H 1500 mm Dimensione 4000mm Dimensione A 1325 mm Dimensione B 1000 mm Dimensione d min. 50 mm Dimensione L 4000 mm Lunghezza 4000 mm Materiale Plastica rinforzata con fibra di vetro Versione Asta di captazione Versione isolata resistente alle alte tensioni sì - Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Base calcestruzzo per FangFix
F-FIX-S16 5403227 1 Pezzo
Riscontro senza ancoraggio per FangFix 16 kg
F-FIX-B16 3B 5403238 10 Pezzo
Elementi di collegamento isCon®
isCon connect 5408022 2 Pezzo
Elemento di collegamento per l'installazione in un sistema con asta di captazione isFang IN
isCon IN connect 5408024 1 Pezzo
Connessione equipotenziale per isCon® Professional e Premium in asta di captazione isolata isFang IN
isCon IN PAE 5408031 1 Pezzo
Treppiede isFang
isFang 3B-100 5408968 1 Pezzo - Download
-
Scheda tecnica isFang IN-A L4 / 5408874 , 0.22MB , pdfDichiarazione di conformità UE isFang IN-A L4 / 5408874 , 0.06MB , pdfIstruzioni di montaggio Istruzioni di montaggio treppiede isFang , 0.18MB , pdfIstruzioni di montaggio Istruzioni di montaggio Asta isolata isFang IN , 0.13MB , pdf
