Angolare di fissaggio per profilato US 3/US 5

N. art. 6019534 | EAN 4012196653652

N. art. / Tipo	6019534 / BW US 3/5 FT

Larghezza	40 mm

Altezza	190 mm

Descrizione prodotto

Descrizione prodotto

Angolare di fissaggio per la creazione di strutture di supporto.

Dati tecnici

Dati tecnici

Adatto per forme profilate	Profilato a U
Altezza	190 mm
Colore	zinc
Con accessorio viti	sì
Dimensione	190x80
Larghezza	40 mm
Lunghezza	80 mm

Mantenimento funzionale	no
Materiale	Acciaio
Regolabile	sì
Spessore materiale	4 mm
Super- ficie	zincato a caldo per immersione
Versione	Angolare di fissaggio

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Altezza	N. art.	Quantità	Conf.
BW US 3/5 FT	40 mm	190 mm	6019534	Pezzo	5 Pezzo

Download

Scheda tecnica BW US 3/5 FT / 6019534 , 0.17MB , pdf

Manuale Protezione antincendio nell'elettrotecnica - una guida per l'installazione in edifici sicura contro gli incendi , 2.10MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Zwischendeckeninstallationen , 2.70MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE BW US 3/5 FT / 6019534 , 0.16MB , pdf

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

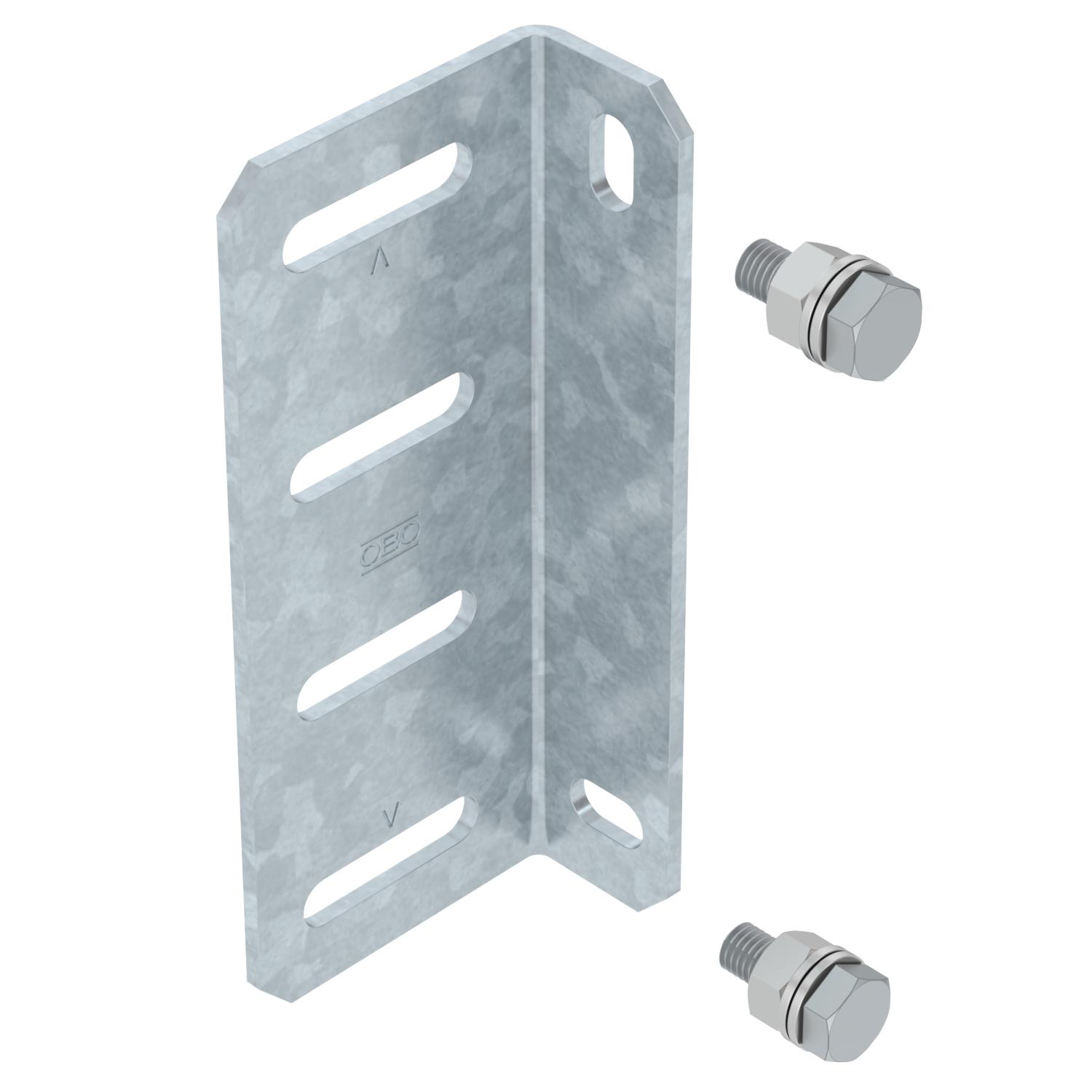

Grafico prodotto BW US 3/5 FT / 6019534, 76.67 kB, jpg

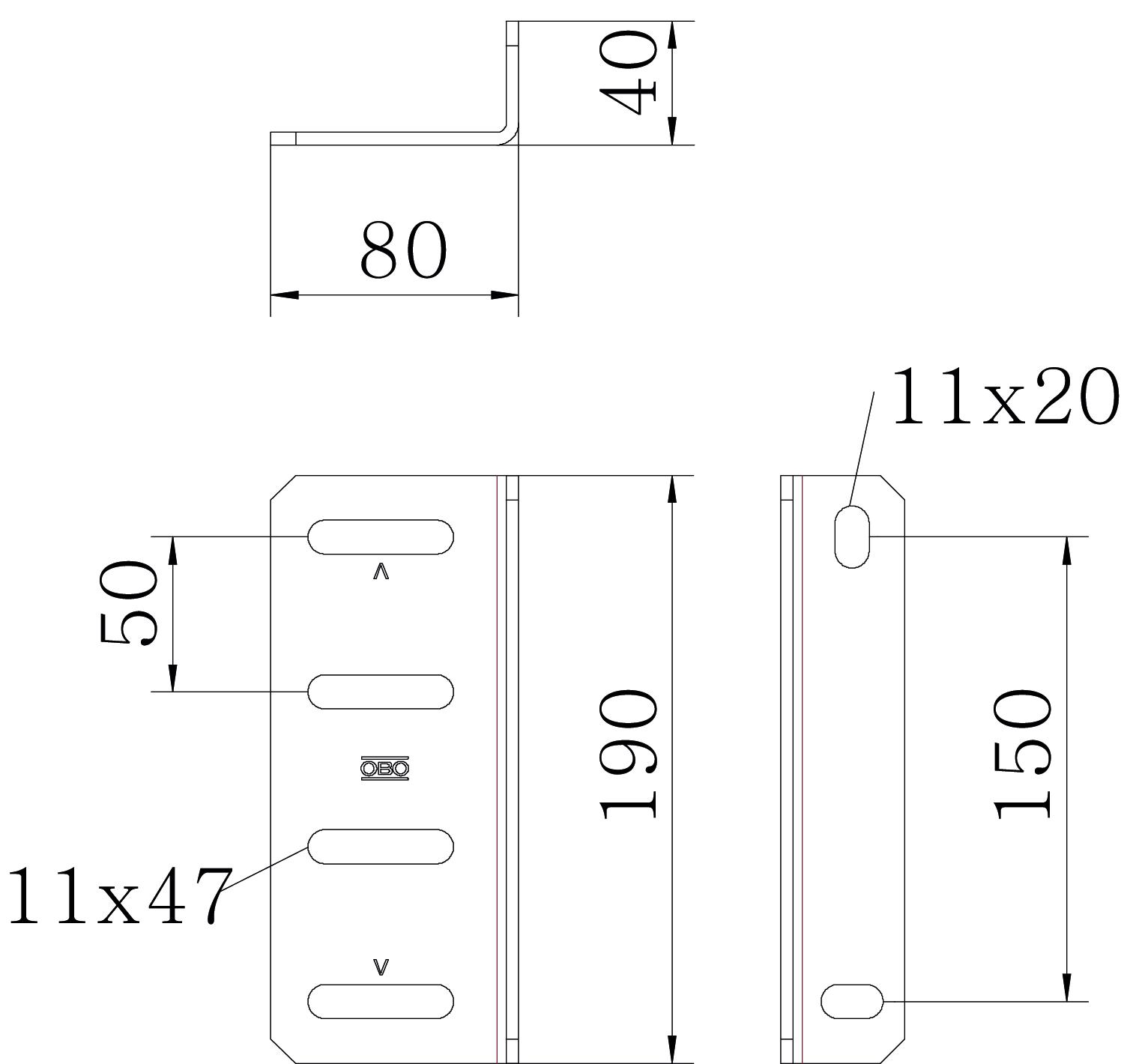

Disegno quotato BW US 3/5 FT / 6019534, 68.85 kB, jpg

Per questo prodotto non sono disponibili voci di capitolato

6019534_KSTP1.stp, 134.99 kB

Befestigungswinkel- BW US 3_5 FT.rfa, 380.00 kB
