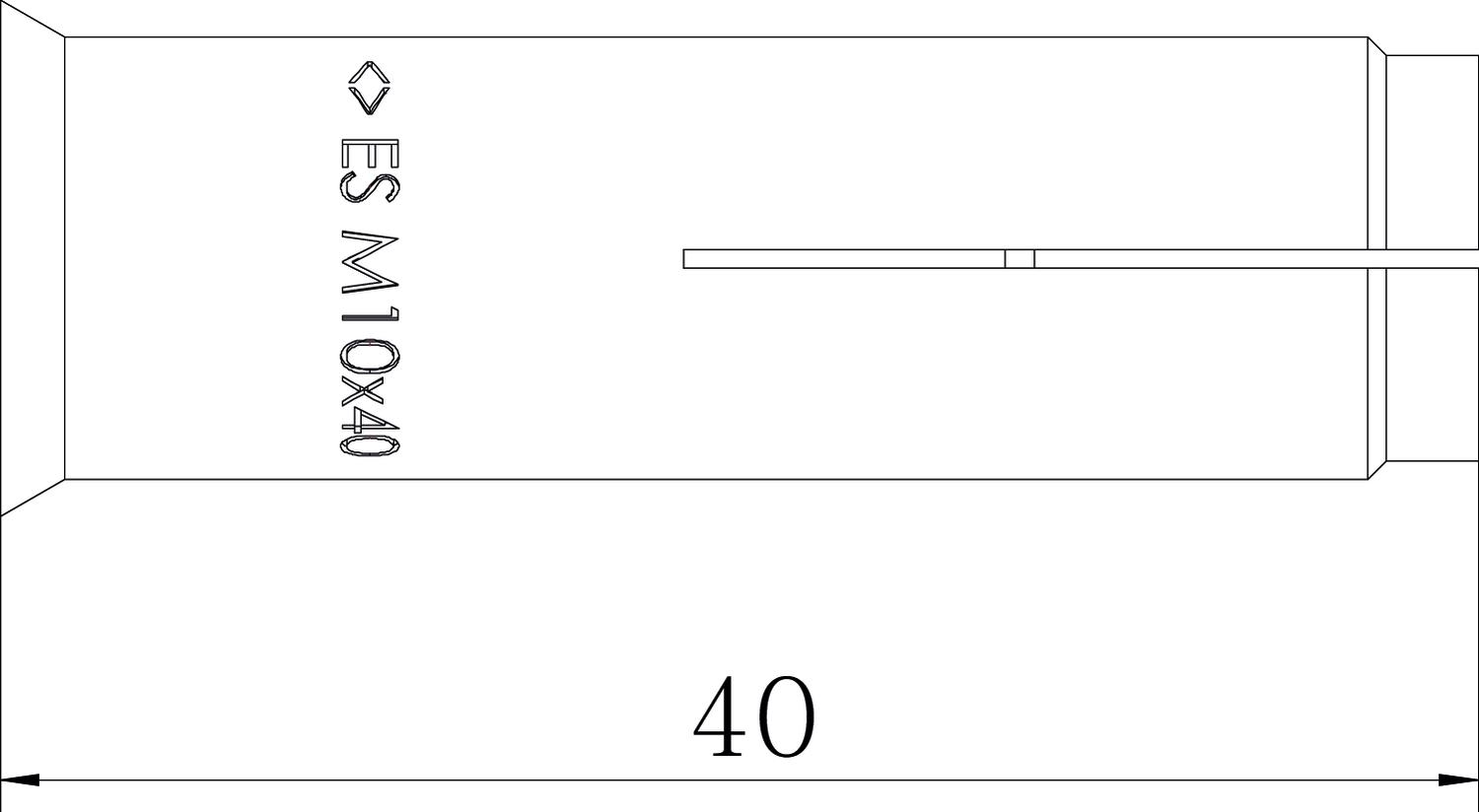

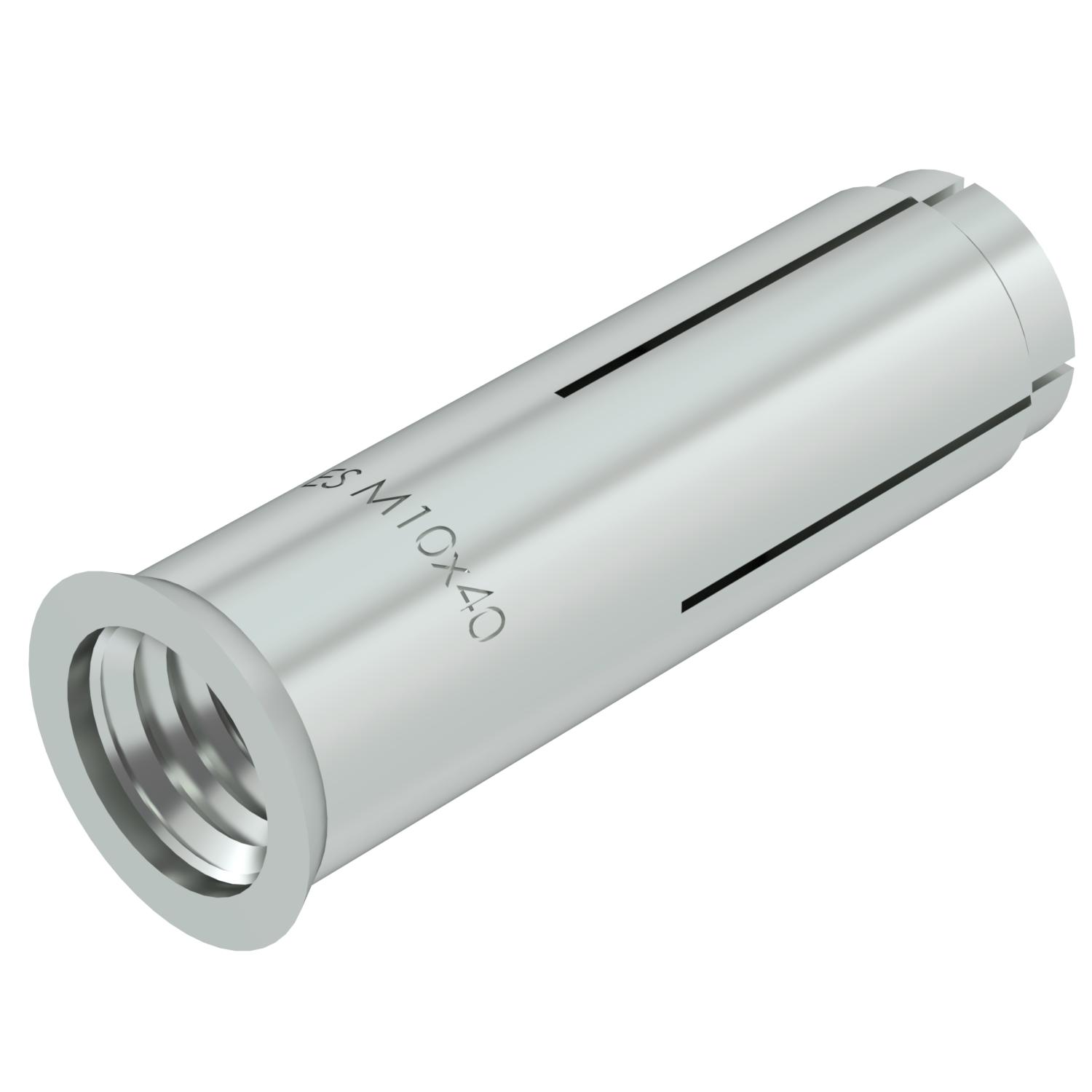

Ancoraggio a percussione, versione con collare
N. art. 3492024 | EAN 4012196709656
- Descrizione prodotto
-
Descrizione prodottoAncoraggio a percussione per il fissaggio singolo di sistemi non portanti in calcestruzzo non fessurato e per il fissaggio multiplo nel calcestruzzo fessurato e non fessurato.
Omologazione antincendio controllata, classe di resistenza al fuoco R 120 secondo l'omologazione tecnica europea ETA-02/0020 (ott. 7) e l'omologazione tecnica europea ETA-05/0116.
Montaggio con attrezzo di marcatura e posa.
-
- Dati tecnici
-
Dati tecnici
Adatto per materiale da costruzione Calcestruzzo Autoperforante no Carico ammesso in zona tesa 2 Colore zinco Diametro della foratura min. 12 mm Dimensione 10x40 Dimensione L 40 mm Dispositivo di fissaggio altro Filettatura M10 Filettatura metrica 10 Lunghezza 40 mm Materiale Acciaio Omologazioni presenti sì Profondità a vite max 15 mm Profondità a vite min. 11 mm Profondità dei fori 40 mm Super- ficie zincato galvanicamente Tipo di montaggio tassello, ancoraggio Montaggio non passante Versione Impatto - Tutti i tipi
- Download
-
Scheda tecnica ES M 10x40 / 3492024 , 0.18MB , pdfDichiarazione di conformità UE ES M 10x40 / 3492024 , 0.20MB , pdfDichiarazione di conformità UE ES M 10x40 / 3492024 , 0.30MB , pdfREACH Dichiarazione di conformità ES M 10x40 / 3492024 , 0.12MB , pdfRoHS Dichiarazione di conformità ES M 10x40 / 3492024 , 0.12MB , pdfCertificato di omologazione Certificazione tecnica europea MKT Fissaggio multiplo, Tassello a percussione E, ES , 4.00MB , pdfCertificato di omologazione Certificazione tecnica europea MKT fissaggio semplice, ancoraggio a percussione E, ES , 2.59MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio tassello per parete cava Easy , 0.98MB , pdfIstruzioni di montaggio Istruzioni di montaggio ancoraggio a percussione E , 0.98MB , pdf
