Sistemi di posa con sospensioni centrali per il mantenimento funzionale testati e omologati
Durante un incendio le fiamme e il calore sottopongono cavi e linee a sollecitazioni estreme.
Ciononostante questi devono essere in grado di resistere per un certo tempo a temperature fino a 1.000 °C senza che si verifichi un cortocircuito dei conduttori in rame.
Si può pensare al sistema portante come a una specie di busto che sostiene cavi e linee.
Tale sistema assume particolare importanza nel mantenimento funzionale. OBO Bettermann offre un ampio portafoglio di strutture portanti e possibilità di posa e amplia costantemente questo assortimento.
Sono state omologate come ulteriori sistemi di posa per il mantenimento funzionale le sospensioni centrali per le canaline RKSM 6 e la passerella grigliata tipo GRM 55 200. Sono disponibili corrispondenti certificati di controllo edile.
Sistema di posa con sospensione centrale: la canalina RKSM 6…
La canalina RKS-Magic è stata testata come struttura portante per cavi per il mantenimento funzionale elettrico secondo la norma DIN 4102 Parte 12 e omologata per le classi di mantenimento funzionale da E30 a E90.
La struttura portante realizzata come sistema di posa leggero è costituita da una sospensione centrale e un'asta filettata disposta centralmente come elemento di sospensione e può essere installata in modo semplice e rapido e con pochi componenti. Con il sistema a innesto senza viti, le canaline RKS-Magic possono essere collegate tra loro senza attrezzi e, quindi, in modo particolarmente rapido ed economico.
Per l'impiego nel mantenimento funzionale, dopo il collegamento delle canaline è necessario soltanto piegare le linguette di sicurezza sulla base. Lo spessore doppio del materiale nell'area dei giunti e le nervature sul fondo garantiscono l'elevata portata della canalina. Il montaggio di pezzi stampati lungo l'andamento del tracciato è ammesso.

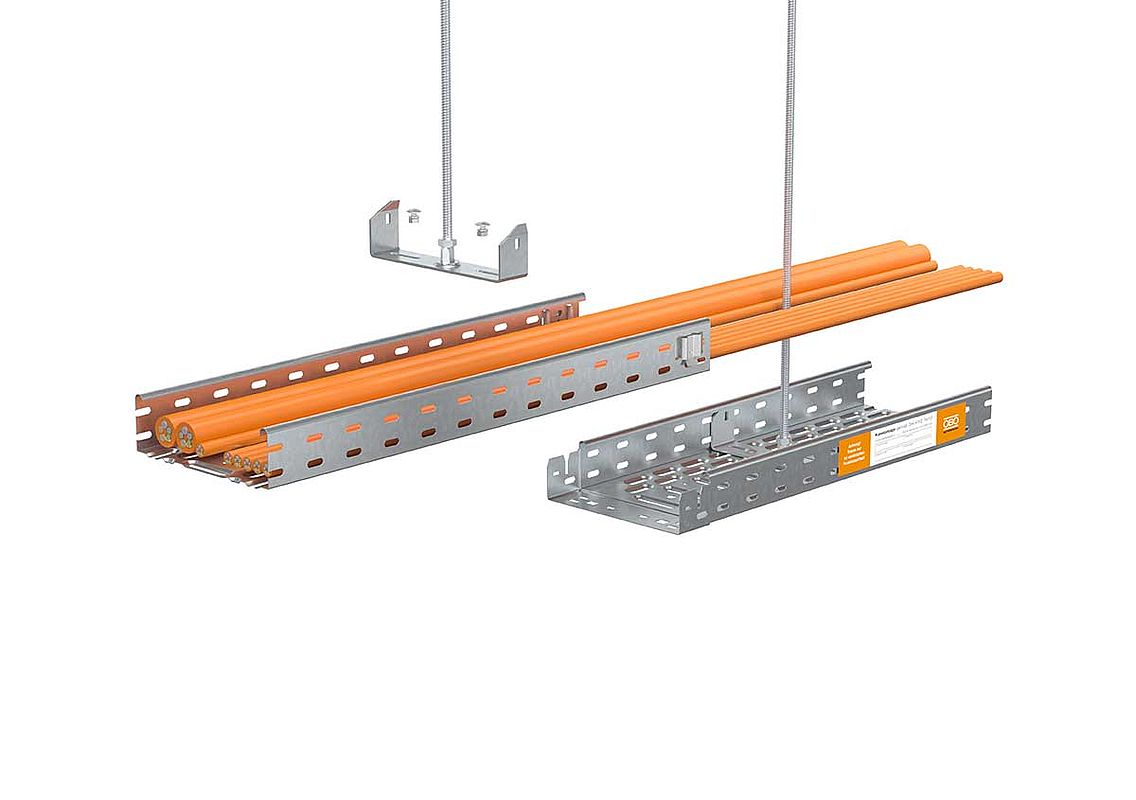

Principio di installazione della canalina RKS-Magic
La prima fase di installazione prevede l'inserimento della sospensione centrale. Dopo l'avvitamento dell'asta filettata nella sospensione centrale avviene il fissaggio con il dado esagonale aggiuntivo.
Dopo aver avvitato la sospensione centrale al fondo della canalina, si crea un collegamento longitudinale infilando le canaline l'una nell'altra. In seguito è necessario soltanto piegare le linguette di sicurezza sul fondo. Il risultato: una giunzione rapida senza viti e dadi La giunzione rapida Magic senza viti e dadi consente di montare rapidamente e facilmente pezzi stampati aggiuntivi.
Sapevate già che sono disponibili altri sistemi dall'area di prodotto delle canaline nel nostro catalogo online?
Sistema di posa con sospensione centrale: la passerella grigliata GRM 55 200
Anche la passerella grigliata GR-Magic è stata testata come struttura portante per cavi per il mantenimento funzionale elettrico in conformità alla DIN 4102 Parte 12 e omologata per le classi di mantenimento funzionale da E30 a E90.
Oltre che dalla sospensione centrale il sistema di posa leggero è costituito da un'asta filettata disposta centralmente come elemento di sospensione.
Grazie al sistema a innesto senza viti, la passerella grigliata GR-Magic può essere montata senza attrezzi e, quindi, in modo particolarmente rapido ed economico.

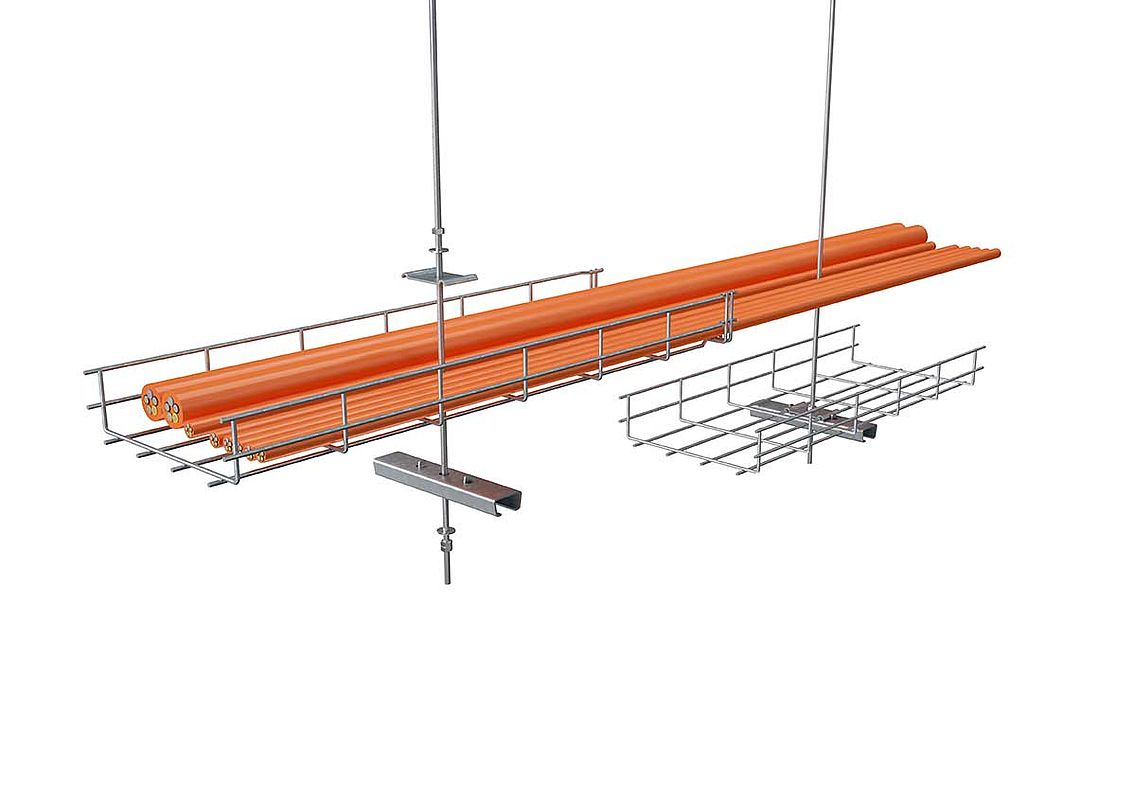

Principio di installazione della passerella grigliata GRM 55 200:
Il fissaggio della sospensione centrale avviene insieme al montaggio dell'asta filettata. A tale scopo la guida di supporto viene posizionata sotto la passerella grigliata e il morsetto viene inserito direttamente al di sopra nella passerella.
In seguito avviene il fissaggio vero e proprio tramite inserimento e avvitamento dell'asta filettata con le due parti.
I singoli tratti di passerella grigliata vengono ora infilati gli uni negli altri formando così una giunzione rapida meccanicamente sicura senza collegamenti a vite e connettori aggiuntivi.
Un connettore per giunti consente inoltre di montare rapidamente e facilmente pezzi stampati aggiuntivi.
