La nuova generazione di conduttori isCon®
Protezione contro i fulmini e distanza di sicurezza

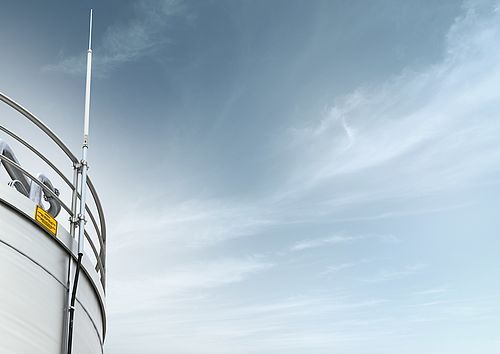

Nella progettazione e realizzazione di un impianto di protezione contro i fulmini è particolarmente importante evitare scariche pericolose tra parti conduttrici (impianti elettrici, tubazioni ecc.). I tetti degli edifici vengono frequentemente utilizzati come superficie di installazione per impianti di climatizzazione, ventilazione, trasmissione e recupero energetico. Tuttavia, spesso tali impianti non consentono di rispettare le distanze necessarie tra i dispositivi di intercettazione dell'impianto di protezione contro i fulmini e le installazioni elettriche. Per poter realizzare la distanza di sicurezza necessaria, OBO offre il sistema isolato di protezione contro i fulmini isCon®.
Conduttore isolato e testato isCon®

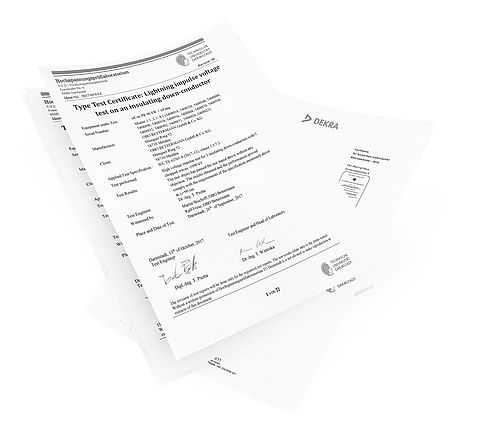

Il conduttore isolato e resistente all'alta tensione isCon® è una soluzione moderna che consente a progettisti e installatori di sistemi di protezione contro i fulmini di rispettare le distanze di sicurezza necessarie. La sezione a norma del conduttore soddisfa i requisiti della VDE 0185-561-2 (IEC/ EN 62561-2). Numerose prove della corrente di fulmine secondo la VDE 0185-561-1 (IEC/ EN 62561-1) e la IEC TS 62561-8 fino a 200 kA (10/350) ne garantiscono l'impiego in tutte le classi di protezione contro i fulmini.
OBO è un fornitore innovativo e internazionale di soluzioni complete per sistemi di protezione contro i fulmini e da sovratensione e ha sviluppato una nuova generazione di conduttori isolati isCon® per tenere conto dei più diversi tipi di edifici e delle esigenze dei suoi clienti. Il risultato: per qualsiasi requisito dei progetti di protezione contro i fulmini è sempre disponibile il conduttore isolato isCon® adatto.
I conduttori isolati isCon® sono antifiamma a norma-DIN EN 60332-1-2, resistenti agli agenti atmosferici e privi di alogeni. Sono adatti per la posa all'esterno e possono essere installati su tetti, applicati o incassati nelle pareti, nel calcestruzzo, in facciate o in edifici.
La nuova varietà di conduttori isCon®

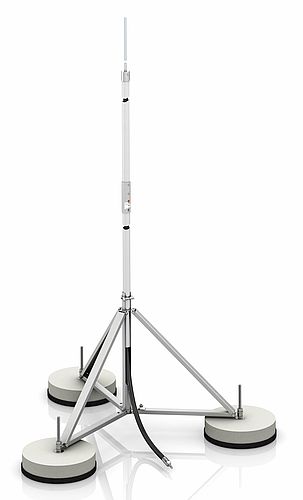

Dopo la prima connessione equipotenziale dietro all'elemento di collegamento in corrispondenza dell'asta di captazione, a seconda della versione il conduttore isCon® corrisponde a una distanza di sicurezza equivalente di 0,45 - 0,9 metri in aria o un valore doppio in caso di materiali da costruzione solidi. Quindi è possibile il collegamento in prossimità di costruzioni metalliche ed elettriche.
In caso di fulmine diretto, l'energia generata viene deviata dal conduttore isCon® al sistema di messa a terra dell'edificio. Non dà luogo ad alcuna una scarica laterale disruptiva tra calata e l'oggetto da proteggere. A seconda del tipo, i conduttori isCon® hanno un potere di scarica testato di 150 - 200 kA di corrente impulsiva da fulmine (10/350 μs) e possono essere impiegati negli ambiti più diversi.
Il conduttore privo di scarica superficiale isCon® Professional+ è stato appositamente sviluppato e certificato per la posa in zone Ex. La guaina esterna grigia aggiuntiva protegge inoltre da tensioni di contatto pericolose secondo la VDE 0185-305-3 (IEC/ EN 62305-3).
Il conduttore isCon® grigio chiaro (isCon® ProPl 75 LGR) è adatto fra l'altro per la posa nel terreno. Qualora non venga posato nel terreno, è possibile verniciarlo, ad es. nel colore della facciata. Questo conduttore soddisfa inoltre il requisito della protezione da tensioni di contatto e di passo secondo la VDE 0185-305-3, sezione 8.1. Negli ingressi degli edifici può ad es. sostituire negli ultimi 3 metri il normale parafulmine, per proteggere le persone da tensioni di contatto pericolose.

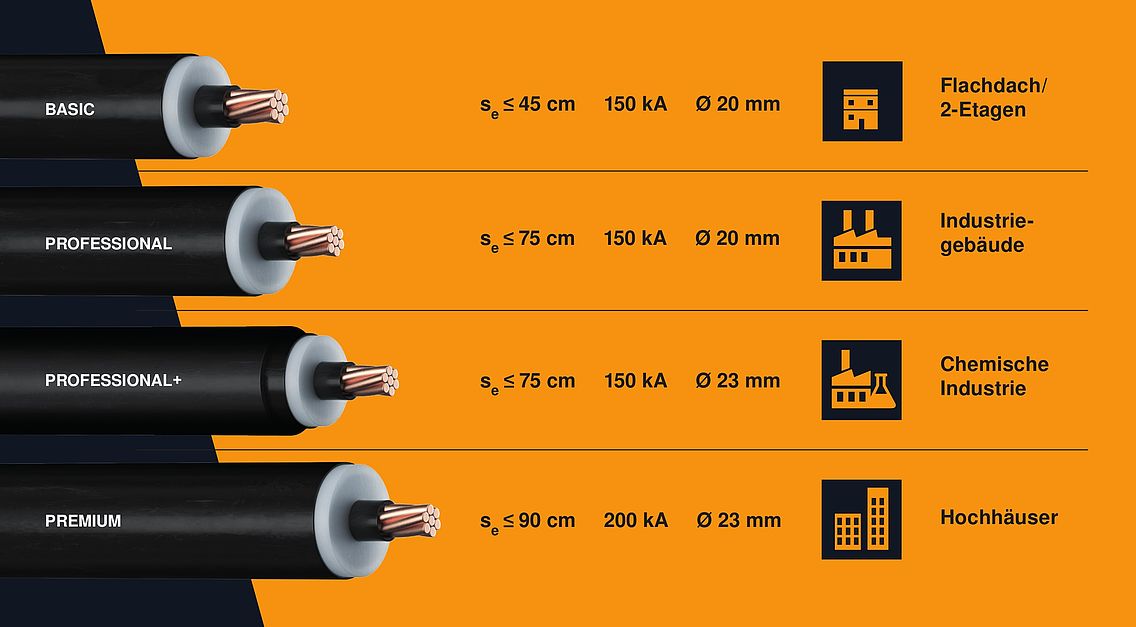

Il conduttore isCon® viene fornito come articolo a metraggio in cinque varianti:
isCon® BA 45 SW, nero, n. art. 5408 014 (BASIC)
isCon® Pro 75 SW, nero, n. art. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, nero, n. art. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, grigio chiaro, n. art. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, nero, n. art. 5408 018 (PREMIUM)
Ulteriore materiale informativo e istruzioni di montaggio dettagliate sono disponibili online nella sezione Assistenza Download.
