Informazioni rilevanti per la progettazione di sistemi sottopavimento
Nella struttura del pavimento, i sistemi sottopavimento costituiscono lo spazio di installazione per prese di corrente, dati e multimedia. OBO offre soluzioni e prodotti differenti adatti ad esigenze diverse, come l'altezza di montaggio o il trattamento dei pavimenti.
Guida alla scelta rapida
Caratteristiche | Dispositivi elettrici | Dim (mm) | ||||||
H. regolabile | Lavaggio bagnato | Test rumore | H. minima | Modul 45® | Moduli ITA | Rotonda | Quadrata | |
GES | sì | sì | sì | Da 55 mm | Fino a 12 | Fino a 14 | ∅ 234 ∅ 324 ∅ 325 | 222 x 222 mm 264 x 264 mm 263 x 263 mm |
Cassette | sì | sì | sì | Da 90 mm | Fino a 12 | Fino a 14 | ∅ 214 ∅ 304 | 199 x 199 mm 243 x 243 mm |
GES R2 | sì | sì | sì | Da 85 mm | Fino a 4 | ∅ 140 | ||
UDHOME | sì | sì | sì | Da 75 mm | Fino a 12 | Fino a 14 | 140 x 140 mm 199 x 199 mm 243 x 243 mm |
Progettazione e scelta del miglior sistema sottopavimento
Al momento della progettazione e della scelta di un sistema sottopavimento si deve tener conto dei seguenti requisiti:
- Requisiti tecnici relativi all'installazione
- Requisiti inerenti alla progettazione architettonica
- Requisiti organizzativi e indicazioni dell'utente
- Requisiti tecnici relativi alla sicurezza
La scelta del miglior sistema di canali va effettuata tenendo conto di questi requisiti. Il software sviluppato da noi OBO construct rende possibile, in questo contesto, una progettazione rapida e mirata.
Al software di progettazione OBO construct
Per maggiori informazioni su come scegliere un sistema di canali, si veda anche il nostro sito web dedicato al sistema di canali sottopavimento:
Ulteriori informazioni sui sistemi di canali sottopavimento
Portata dei sistemi sottopavimento

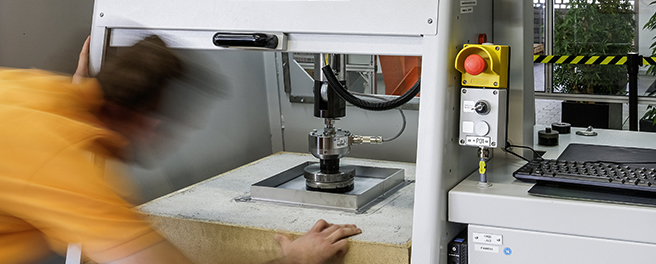

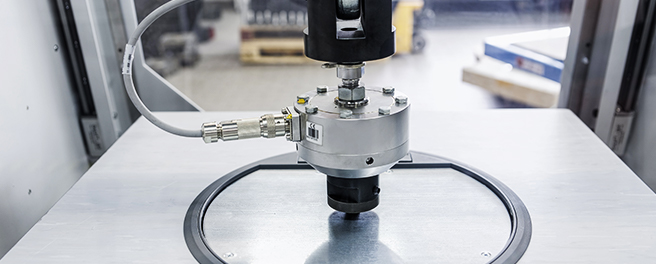

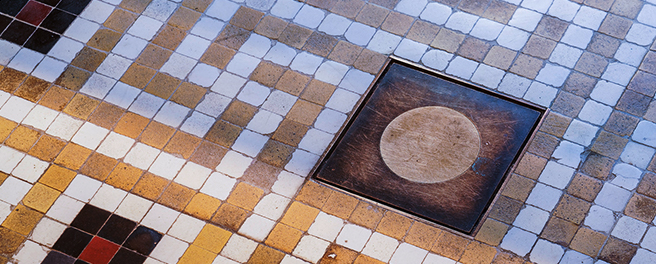

La norma CEI EN 50085-2-2 disciplina i requisiti di carico per i sistemi sottopavimento per la installazione elettrica. Secondo tale norma le diverse soluzioni sotto l'effetto del peso possono flettersi al massimo di 6 millimetri. Nel caso di pavimentazioni, pietra o piastrelle, una flessione di 6 millimetri potrebbe comunque provocare delle rotture. OBO ha aumentato autonomamente i criteri di qualità interni e i relativi test per evitare problematiche nel post-installazione.
Lavaggio nei sistemi sottopavimento

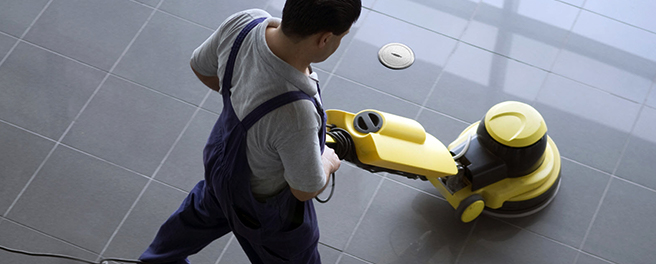

Tutti i prodotti di OBO per pavimenti trattati con lavaggio umido, con un grado di protezione di almeno IPx4 da chiusi soddisfano i requisiti della norma CEI EN 50085-2-2. Le torrette con tubo telescopico proteggono l'installazione elettrica anche durante l'uso contro la penetrazione di acqua, nonostante abbiano un basso grado di protezione pari a IP20.
Isolamento acustico in sistemi sottopavimento
I sistemi sottopavimento di OBO sono previsti per l'installazione in massetto e flottante. Solitamente si devono rispettare requisiti per l'isolamento da rumore aereo e da calpestio sia per la trasmissione verticale, ossia da piano a piano, sia orizzontale, ossia tra locali adiacenti.

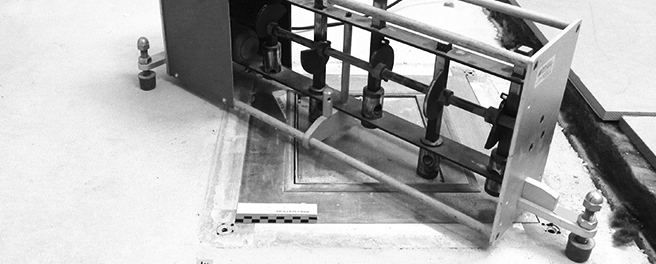

Poiché i sistemi sottopavimento possono anche essere inseriti al di sotto di pareti di separazione, diventa molto rilevante stabilire se il sistema influisce sulla trasmissione del rumore. La trasmissione del rumore aereo e da calpestio per i sistemi di canali EUK, OKA, OKB e per le torrette a scomparsa UDHOME è stata valutata con test specifici insieme all'istituto di prova MÜLLER-BBM GmbH di Planegg (Monaco di Baviera).
Protezione antincendio in sistemi sottopavimento

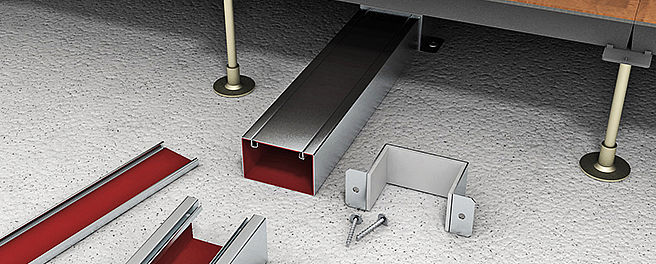

Relativamente ai provvedimenti tecnici antincendio per i cablaggi, e quindi anche per i sistemi sottopavimento, in Germania è fondamentale la direttiva modello per i cablaggi (MLAR). Inoltre, per i sistemi a pavimento si applica la direttiva modello sui sistemi a pavimento (MSysBöR). Conformemente a quanto richiesto da queste norme, i sistemi sottopavimento di OBO Bettermann possono essere impiegati nelle vie di fuga e di soccorso o attraverso parati tagliafuoco.
Norme relative ai sistemi sottopavimento
Le norme possono essere suddivise in due categorie: norme di costruzione e norme di prodotto. Il responsabile principale per l'adempimento delle norme e l'installatore. La norma di prodotto CEI EN 50085-2-2 stabilisce i criteri per il controllo dei sistemi sottopavimento. I sistemi sottopavimento di OBO Bettermann sono certificati VDE.
