Il sistema Quick-Pipe, apribile per rapide installazioni sopra intonaco
La soluzione ideale per installazioni e ampliamenti rapidi
Il sistema Quick-Pipe unisce i vantaggi delle canaline e dei tradizionali tubi per installazione elettrica, in un intelligente sistema per installazioni a parete.

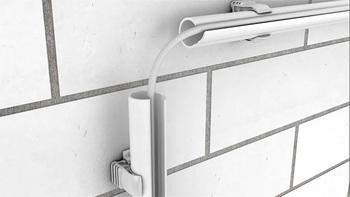

I cavi e i fili vengono posati nei tubi di installazione elettrica Quick-Pipe aperti come in una canalina aperta. Dopo la posa dei cavi, il tubo Quick-Pipe viene ruotato nella gaffetta Quick e così bloccato. Le installazioni successive non rappresentano un problema, poiché il Quick-Pipe si riapre facilmente, ruotandolo.
Tutti i componenti del sistema Quick-Pipe, come curve a 90°, raccordi a T e manicotti di collegamento sono disponibili nelle quattro misure metriche M16, M20, M25 e M32. Potete ordinare i tubi per installazioni elettriche Quick-Pipe separatamente con lunghezze di 2 metri, oppure il pratico kit completo, che prevede fascette Quick idonee.

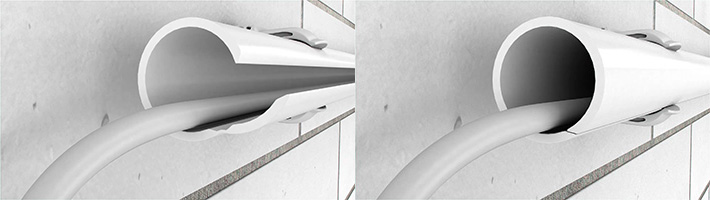

- Dopo aver inserito il cavo, il tubo per installazione elettrica Quick-Pipe viene ruotato semplicemente nella gaffetta Quick e quindi chiuso in modo sicuro. Anche le installazioni successive non sono un problema.
- La cerniera Quick-Pipe è composta da un un componente morbido altamente elastico: questo consente di aprire e chiudere il tubo per l' installazione elettrica Quick-Pipe ripetute volte
- Tutti i tubi e gli accessori del sistema Quick-Pipe sono testati VDE, ai sensi della norma DIN EN 50085-1.
Accessori accoppiabili - protezione affidabile di cavi e fili con grado di protezione IP 44
Gli accessori Quick-Pipe, realizzati in due metà, vengono facilmente accoppiati tramite clip e collegano in modo semplice e rapido anche i tubi per l'installazione elettrica tradizionale. Gli accessori possono essere aperti ripetutamente per le installazioni successive senza alcun problema: basta inserire il cacciavite nella fessura di apertura. Se i tubi per installazione elettrica Quick-Pipe e i pezzi stampati vengono fissati con le gaffette Quick il sistema Quick Pipe offre il tipo di protezione IP44.

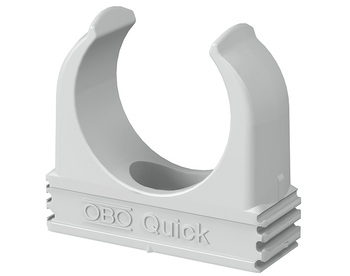

Le gaffette Quick rappresentano il fissaggio ideale per il sistema Quick-Pipe. Grazie al profilo allineabile le gaffette Quick possono essere comodamente unite l'una all'altra, con la possibilità di montare fino a tre gaffette con un solo foro.
Con l'ancoraggio a percussione 910 SD-Q 6x40 per gaffette Quick, le gaffette Quick vengono fissate in modo particolarmente efficace e in tempi ridotti. La gaffetta e il tassello vengono inseriti insieme – non è più necessaria la vite.
Le innovative fascette di serraggio sono indicate per diametri cavo di 15,5 - 63 mm e per tutte le grandezze metriche di tubo da M16 fino a M63. Elevati valori di estrazione tubo fino a 230 N garantiscono l'arresto sicuro del sistema su pareti e soffitti.

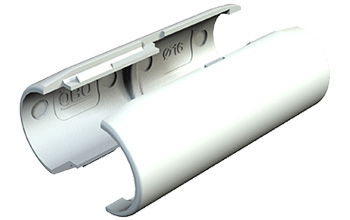

Il manicotto di collegamento collega due tubi Quick-Pipe in modo rapido e affidabile.

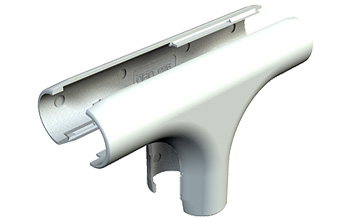

Anche le derivazioni a T non sono più un problema con il raccordo a T Quck-Pipe: basta inserirlo sui tubi per installazione elettrica Quick-Pipe, unire con la clip e la derivazione è fatta.

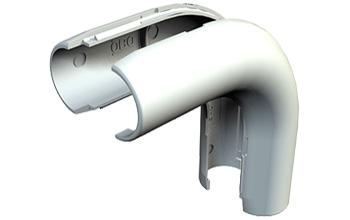

La forma della curva Quick Pipe 90 è indicata in modo specifico per installazioni angolari interne ed esterne.

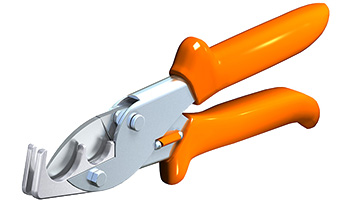

Le cesoie Quick Pipe consentono di tagliare a misura in modo preciso e senza sbavature i tubi per installazione elettrica Quick-Pipe con diametro da M16 a M32.
