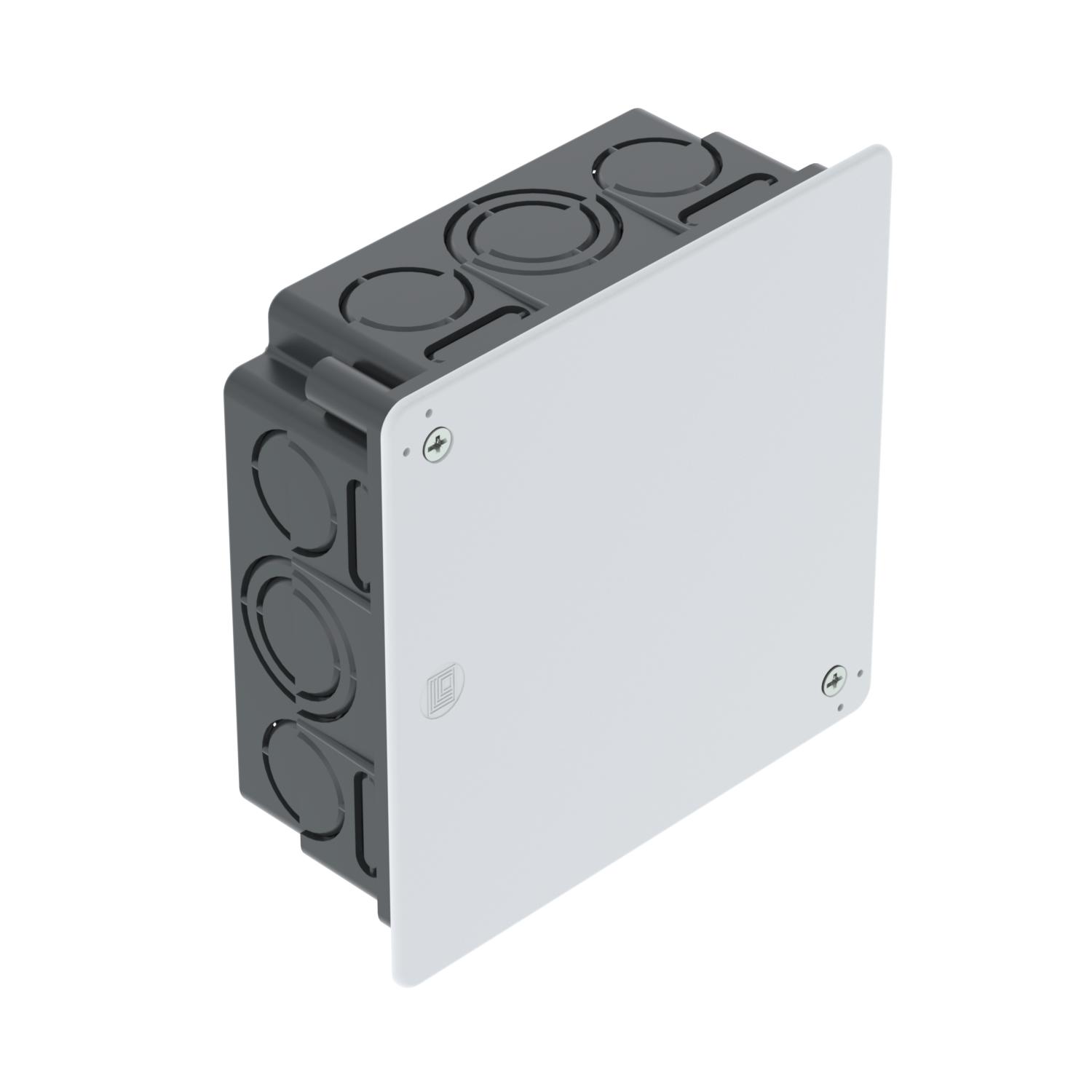

Scatola di derivazione da incasso 100
N. art. 2003118 | EAN 4012195023715
- Descrizione prodotto
-
Descrizione prodottoScatola di derivazione da incasso per il bloccaggio di morsetti, impiego in muratura con profondità di installazione di almeno 45 mm. Con coperchio e viti del coperchio (15 mm). Bordo piano del coperchio, superficie del coperchio ruvida.
• 4 ingressi laterali combinati Ø 28,5 e 21,5 mm
• 8 ingressi laterali Ø 21,5 mm
• 8 ingressi laterali per cavi piatti
• 4 ingressi combinati Ø 28,5 e 21,5 mm sul fondo
• 8 ingressi per cavi sul fondo
-
- Dati tecnici
-
Misure

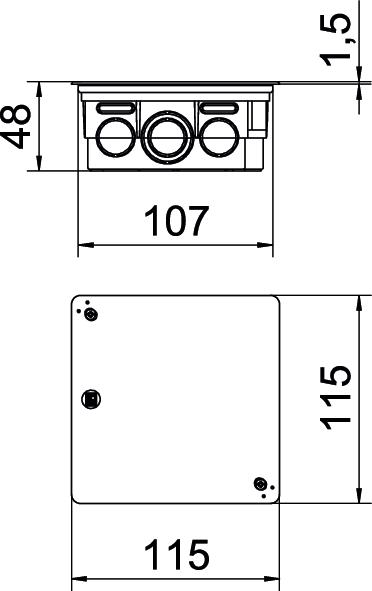

Altezza 45 mm Altezza pavimento min. 47 mm Colore nero Con linguetta di fissaggio no Con schermatura no Con viti no Coperchi non trasparente Dimensione H 45 mm Dimensione 100x100x45 Dimensione A 130 mm Dimensione B 114 mm Dimensione L 107 mm Entrata dal lato posteriore no Entrate cavi 32 equipaggiamento senza Ermetico no Fissaggio del coperchio avvitato Forma quadrato Grado di protezione IP20 Larghezza 100 mm Lunghezza 100 mm Manicotto senza Mantenimento funzionale senza Materiale Polistirolo Numero di entrate cavi 32 Piombabile no Priva di alogeni no Resistente agli urti sì Sezione nominale min. 6 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi_ Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Goffratura - Tutti i tipi
- Download
-
Scheda tecnica UV 100 K / 2003118 , 0.20MB , pdfVolantino Unterputzdosen , 0.49MB , pdfDichiarazione di conformità UE UV 100 K / 2003118 , 0.05MB , pdf
